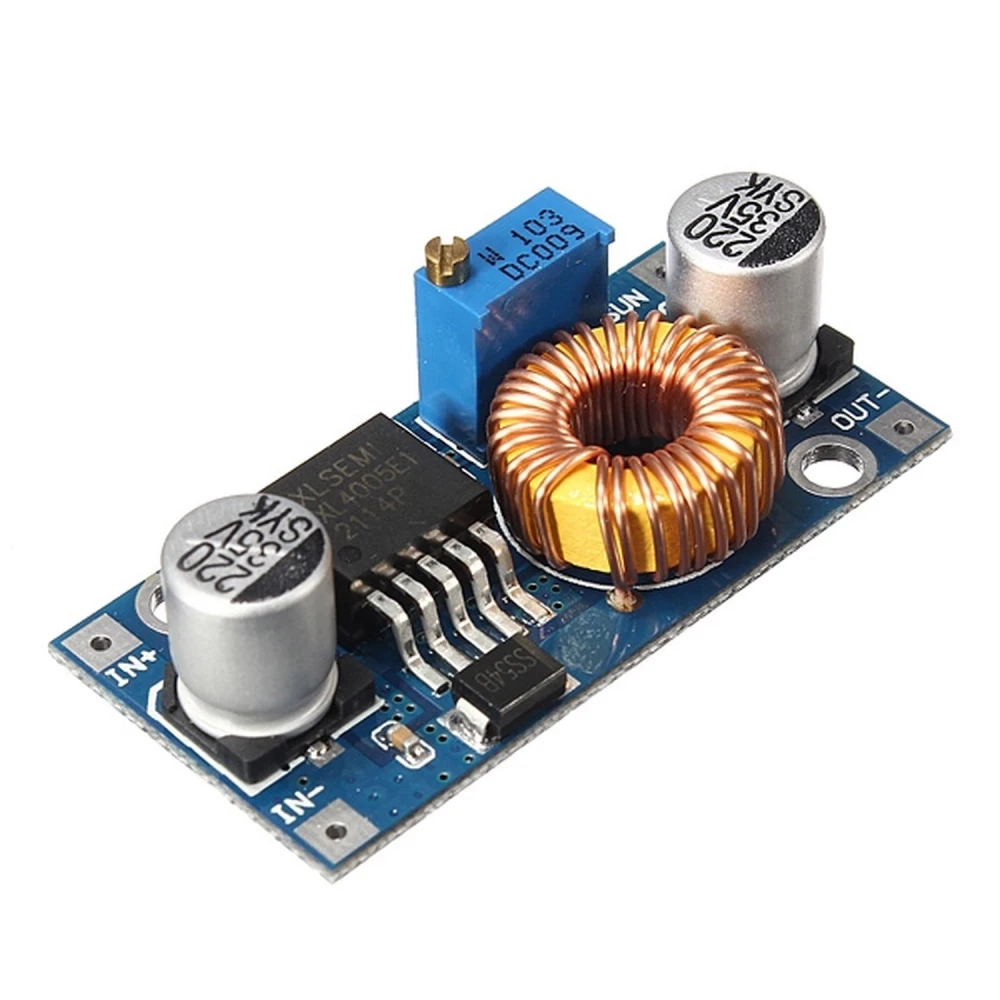

Le convertisseur DC-DC XL4005E alimentateur réglable est un module conçu pour fournir une tension régulée à partir d’une source d’alimentation avec une tension supérieure. Basé sur le régulateur Step Down XL4005E, ce dispositif est parfait pour les projets d’électronique et Arduino qui nécessitent une alimentation ajustable et efficace.

Ce module peut gérer un courant maximal allant jusqu’à 5A lorsqu’il est utilisé avec un dissipateur thermique adapté, garantissant des performances stables même dans les applications à forte demande en courant. Sa conception à alimentation à découpage offre un rendement nettement supérieur à celui des régulateurs linéaires traditionnels, en particulier avec des tensions d’entrée élevées.

Caractéristiques principales

Rectification : Asynchrone
Tension de sortie réglable : 1,25 V à 30 V DC
Tension d’entrée : 4,5 V à 35 V DC
Courant de sortie maximal : 5 A (avec dissipateur thermique)
Ondulation de la tension de sortie : 30 mV
Fréquence de commutation : 150 kHz
Rendement maximal de conversion : 92%
Régulation de charge : ±0,5%
Régulation de tension : ±2,5%
Température de fonctionnement : -40 ºC à +85 ºC
Dimensions : 48 mm x 23 mm x 14 mm

Utilisations typiques

Ce convertisseur est idéal pour alimenter des projets d’électronique et Arduino nécessitant une tension réglable et stable. Il peut être utilisé pour :

Des alimentations régulées pour prototypes et projets DIY.
Alimenter des capteurs, microcontrôleurs et modules nécessitant une tension spécifique.
Des projets de robotique et d’automatisation où une alimentation efficace et compacte est requise.

Compatibilité

Compatible avec une large variété de projets électroniques et de cartes Arduino, ce module est une solution flexible pour ceux qui recherchent un régulateur de tension fiable et efficace.

Tension de sortie réglable de 1,25V à 30V DC
Courant de sortie maximal de 5A avec dissipateur thermique
Rendement élevé jusqu’à 92%
Fréquence de commutation de 150 kHz pour plus de stabilité
Régulation de charge ±0,5% et tension ±2,5%
Plage de tension d’entrée de 4,5V à 35V DC
Dimensions compactes de 48mm x 23mm x 14mm
Température de fonctionnement de -40ºC à +85ºC
Rectification asynchrone pour de meilleures performances
Idéal pour les projets Arduino et électroniques

Questions & Réponses des clients

Quins són els beneficis d’utilitzar aquest convertidor XL4005E en comparació amb un regulador lineal tradicional?

L’XL4005E és un convertidor DC-DC de tipus commutat, cosa que li proporciona una eficiència molt més alta respecte als reguladors lineals, especialment quan la diferència entre el voltatge d’entrada i de sortida és gran. Això significa menys dissipació de calor i menor consum d’energia per a la mateixa càrrega. A més, permet gestionar un corrent de sortida de fins a 5A (amb dissipador), mentre que els reguladors lineals solen operar a un corrent menor i requereixen dissipadors més grans.

Quins són els límits operatius de temperatura i corrent continu sense dissipador addicional?

El convertidor XL4005E opera entre -40°C i +85°C ambient. Sense dissipador de calor, el corrent continu recomanat és de fins a 3 A per evitar sobreescalfament. Per assolir els 5 A nominals és imprescindible afegir un dissipador eficient sobre el xip principal.

Quins són els problemes habituals en la instal·lació i com es poden evitar?

Els problemes freqüents inclouen polaritat invertida en connectar, superar el voltatge màxim d’entrada o sortida, o manca de dissipador a corrents altes. Per evitar-los, verifiqueu sempre les connexions i assegureu-vos de no excedir els 35 V d’entrada ni 5 A de sortida; instal·leu un dissipador per a corrents altes i ajusteu la sortida amb un multímetre abans de connectar la càrrega.

What are the benefits of using this XL4005E converter compared with a traditional linear regulator?

The XL4005E is a switching DC-DC converter, which gives it much higher efficiency than linear regulators, especially when the difference between input and output voltage is large. This means less heat dissipation and lower power consumption for the same load. It also allows an output current of up to 5A (with heatsink), whereas linear regulators usually operate at lower current and require larger heatsinks.

What are the operating limits for temperature and continuous current without an additional heatsink?

The XL4005E converter operates between -40°C and +85°C ambient. Without a heatsink, the recommended continuous current is up to 3 A to avoid overheating. To reach the rated 5 A, an efficient heatsink on the main chip is essential.

What are the common installation issues and how can they be avoided?

Common issues include reversed polarity when connecting, exceeding the maximum input or output voltage, or not using a heatsink at high currents. To avoid them, always check the connections and make sure not to exceed 35 V input or 5 A output; fit a heatsink for high currents and adjust the output with a multimeter before connecting the load.

What are the benefits of using this XL4005E converter compared with a traditional linear regulator?

The XL4005E is a switching DC-DC converter, which gives it much higher efficiency than linear regulators, especially when the difference between input and output voltage is large. This means less heat dissipation and lower energy consumption for the same load. It also allows an output current of up to 5A (with a heatsink), whereas linear regulators usually operate at lower current and require larger heatsinks.

What are the operating limits for temperature and continuous current without an additional heatsink?

The XL4005E converter operates between -40°C and +85°C ambient. Without a heatsink, the recommended continuous current is up to 3 A to avoid overheating. To reach the nominal 5 A, an efficient heatsink must be fitted to the main chip.

What are the common installation issues and how can they be avoided?

Common issues include reversed polarity when connecting, exceeding the maximum input or output voltage, or not fitting a heatsink at high currents. To avoid these, always check the connections and make sure not to exceed 35 V input or 5 A output; fit a heatsink for high currents and adjust the output with a multimeter before connecting the load.

Vilka är fördelarna med att använda denna XL4005E-omvandlare jämfört med en traditionell linjär regulator?

XL4005E är en switchad DC-DC-omvandlare, vilket ger betydligt högre verkningsgrad än linjära regulatorer, särskilt när skillnaden mellan in- och utspänning är stor. Det innebär mindre värmeutveckling och lägre energiförbrukning för samma belastning. Dessutom kan den hantera upp till 5 A utström (med kylfläns), medan linjära regulatorer ofta arbetar med lägre ström och kräver större kylflänsar.
