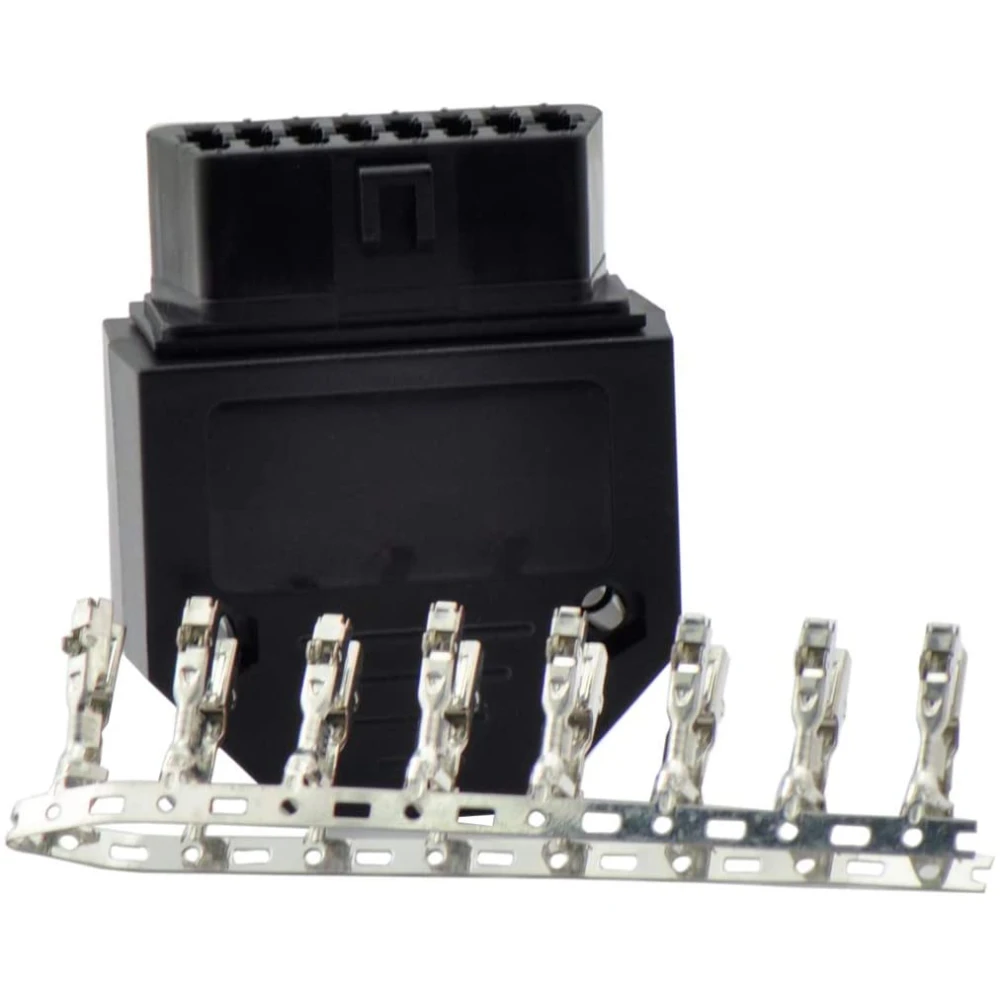

Detalle de los pines de acero del conector OBD2 hembra universal

Conector OBD2 hembra universal con tornillos de fijación

Conector OBD2 hembra universal en uso para diagnóstico de vehículo

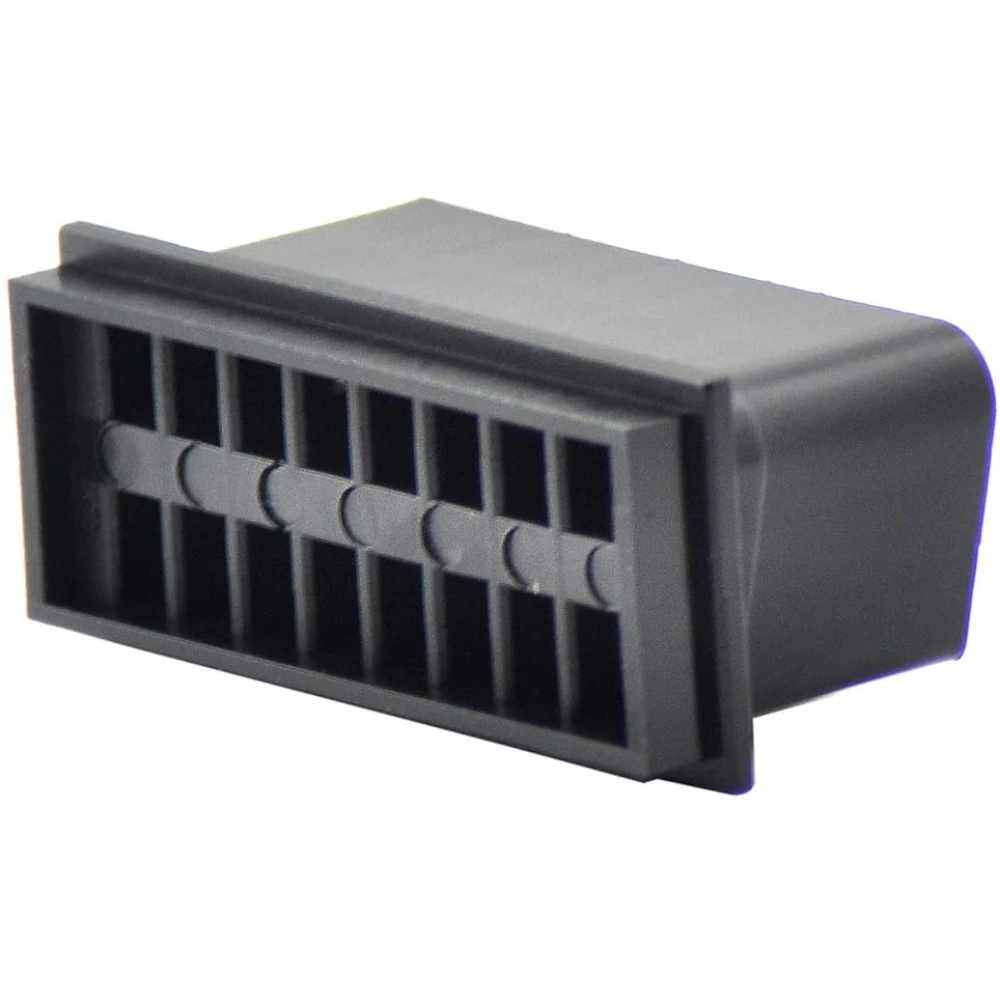

Conector OBD2 hembra universal con terminal de 16 pines

Conector OBD2 hembra universal en taller automotriz

Conector OBD2 hembra universal para reparación de conectores

Imagen del conector OBD2 hembra universal y sus componentes

Conector OBD2 hembra universal con carcasa completa

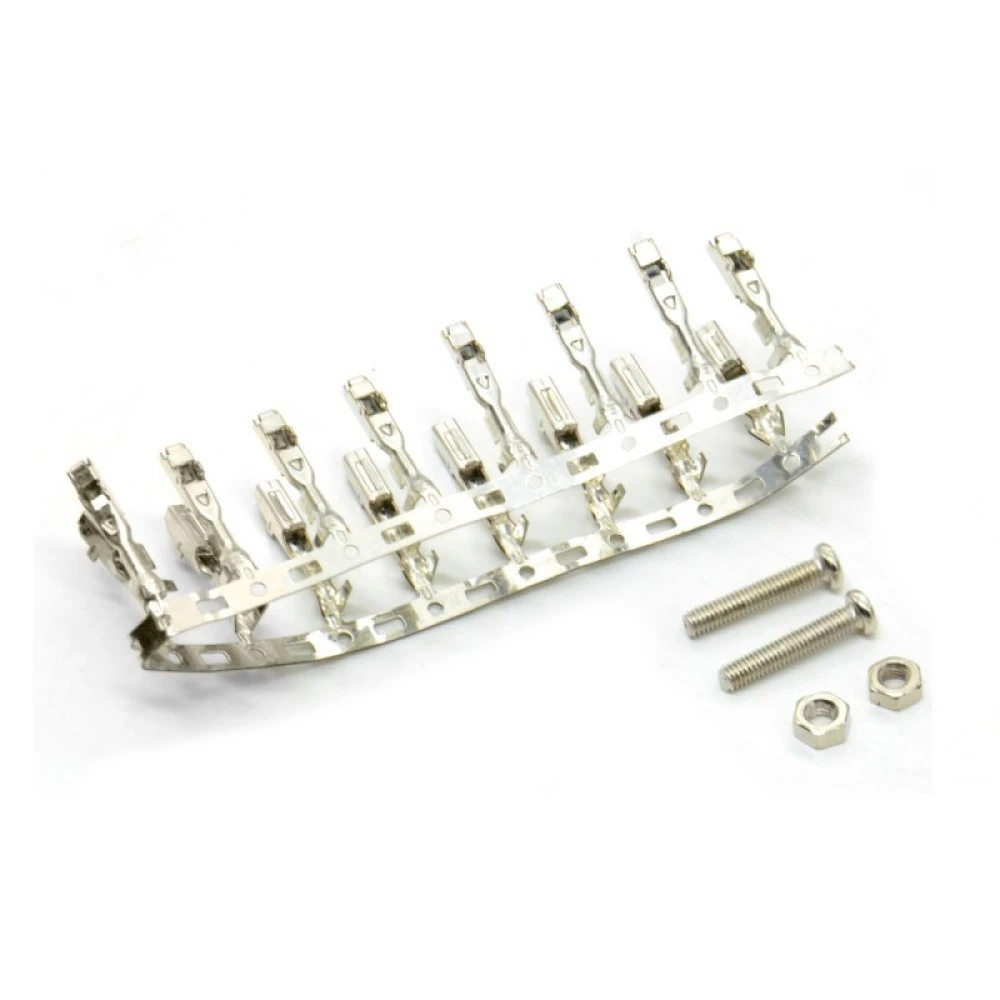

Vista lateral del conector OBD2 hembra universal

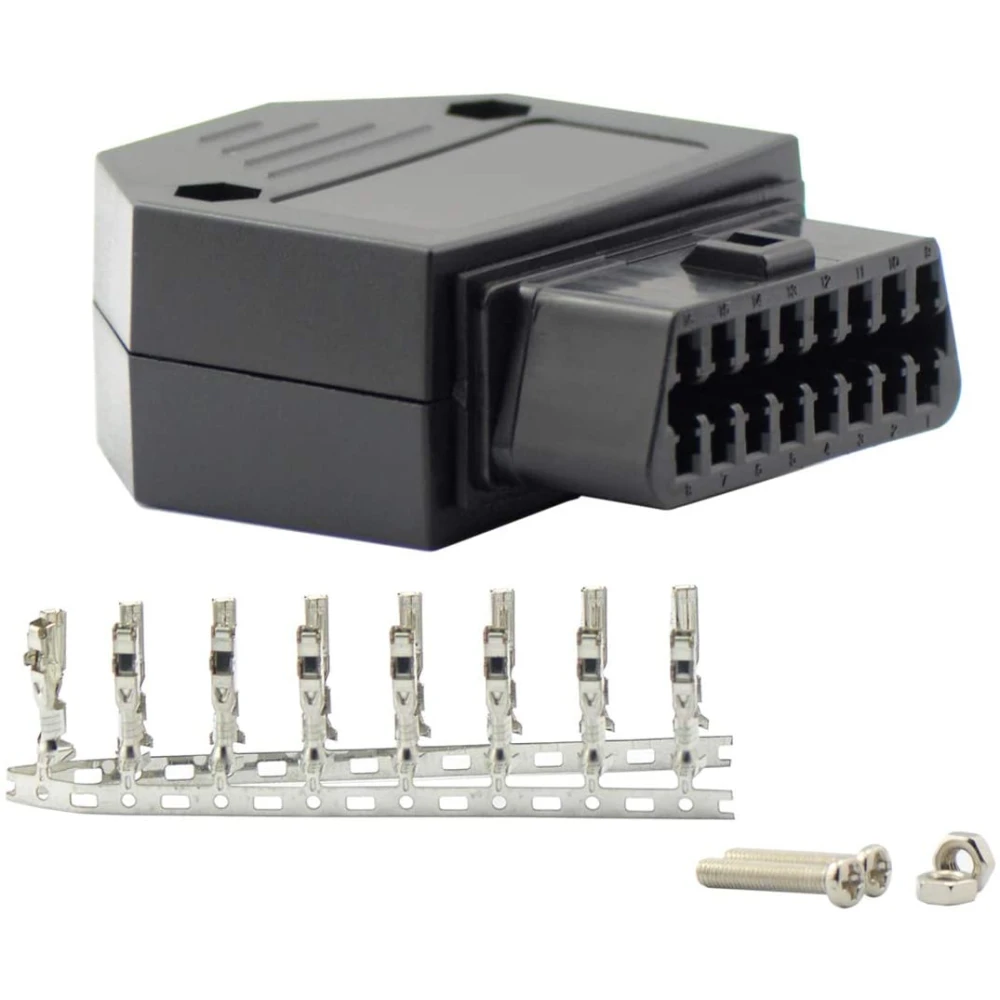

Connecteur OBD2 femelle universel pour diagnostic et réparation véhicule

Name: Connecteur OBD2 femelle universel pour diagnostic et réparation véhicule
Brand: satkit
SKU: 2a130204
Price: 2.41 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

2,41€

TVA incluse (HT : 2,01€)

En stock - Expédié immédiatement

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

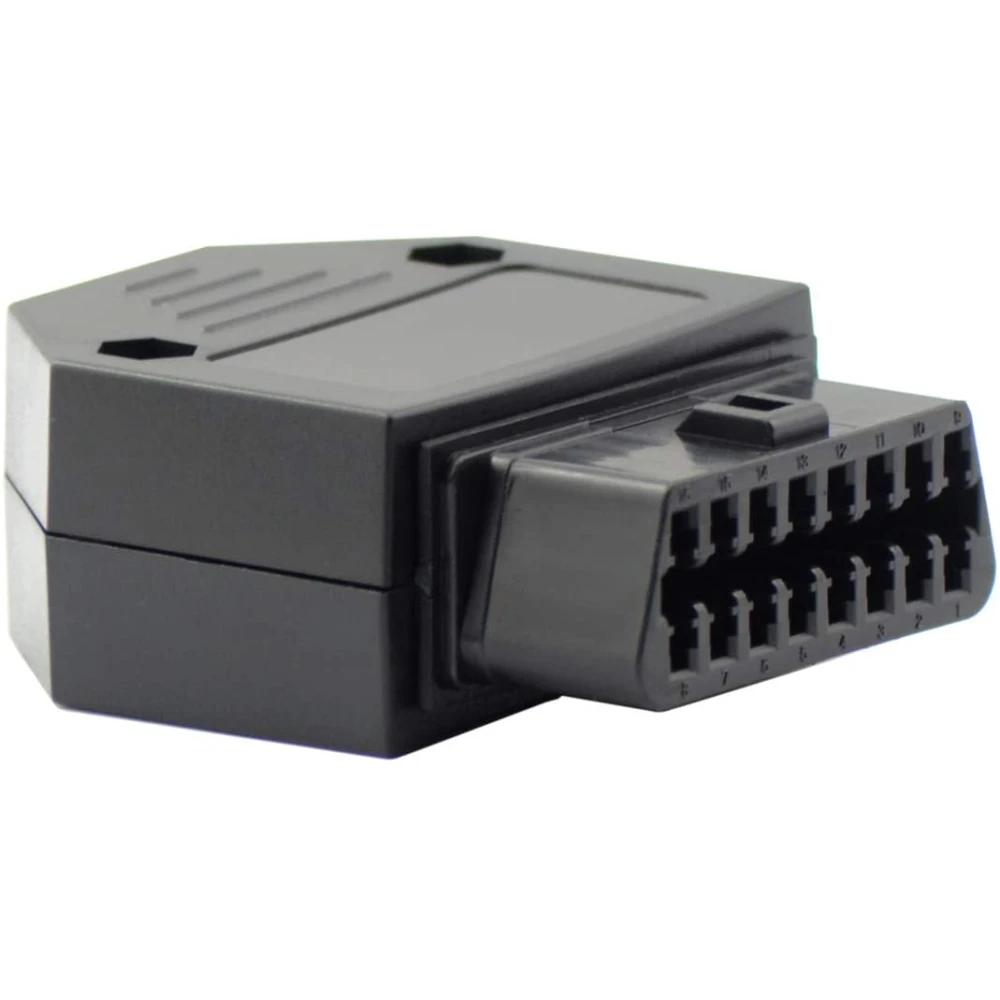

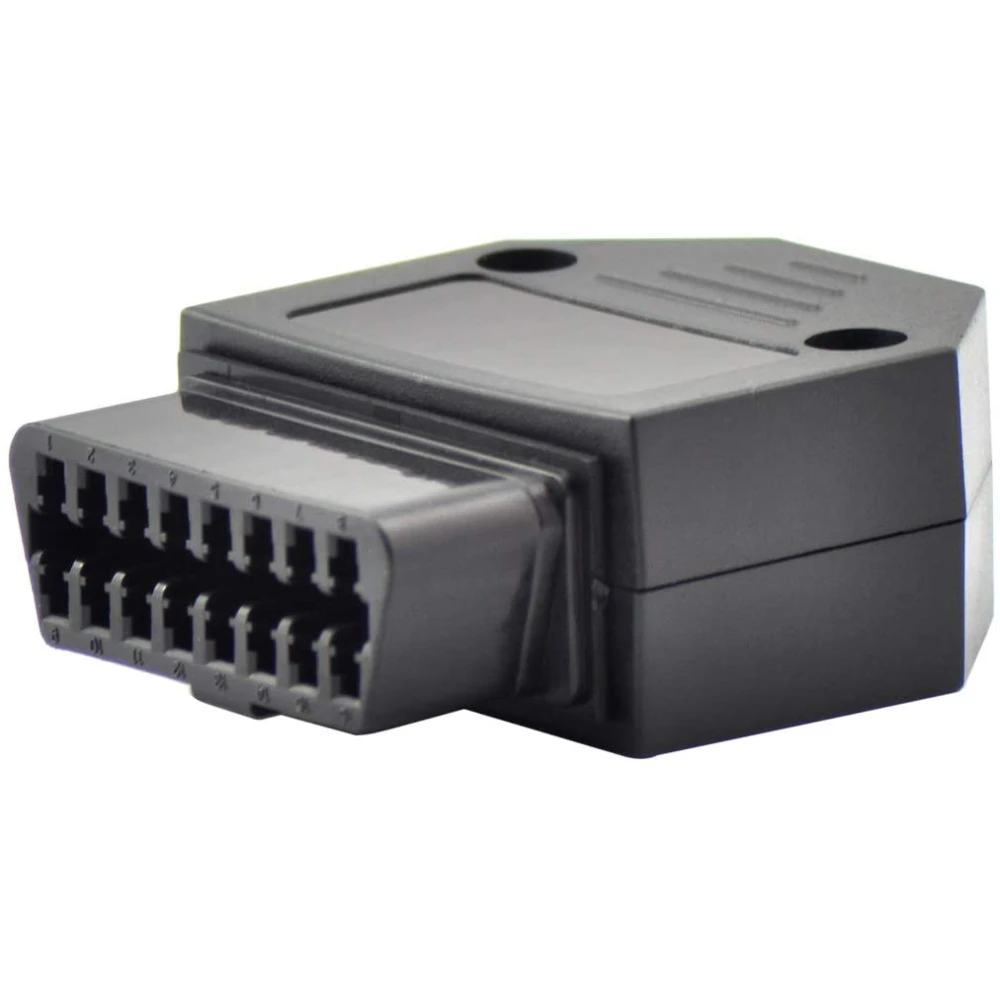

Connecteur OBD2 OBDII femelle universel

Ce connecteur est conçu pour réparer ou remplacer des connecteurs de diagnostic OBD2 cassés ou endommagés. C’est un composant essentiel pour les ateliers et les passionnés qui ont besoin de maintenir ou de créer des outils de diagnostic automobile fiables.

Caractéristiques principales :

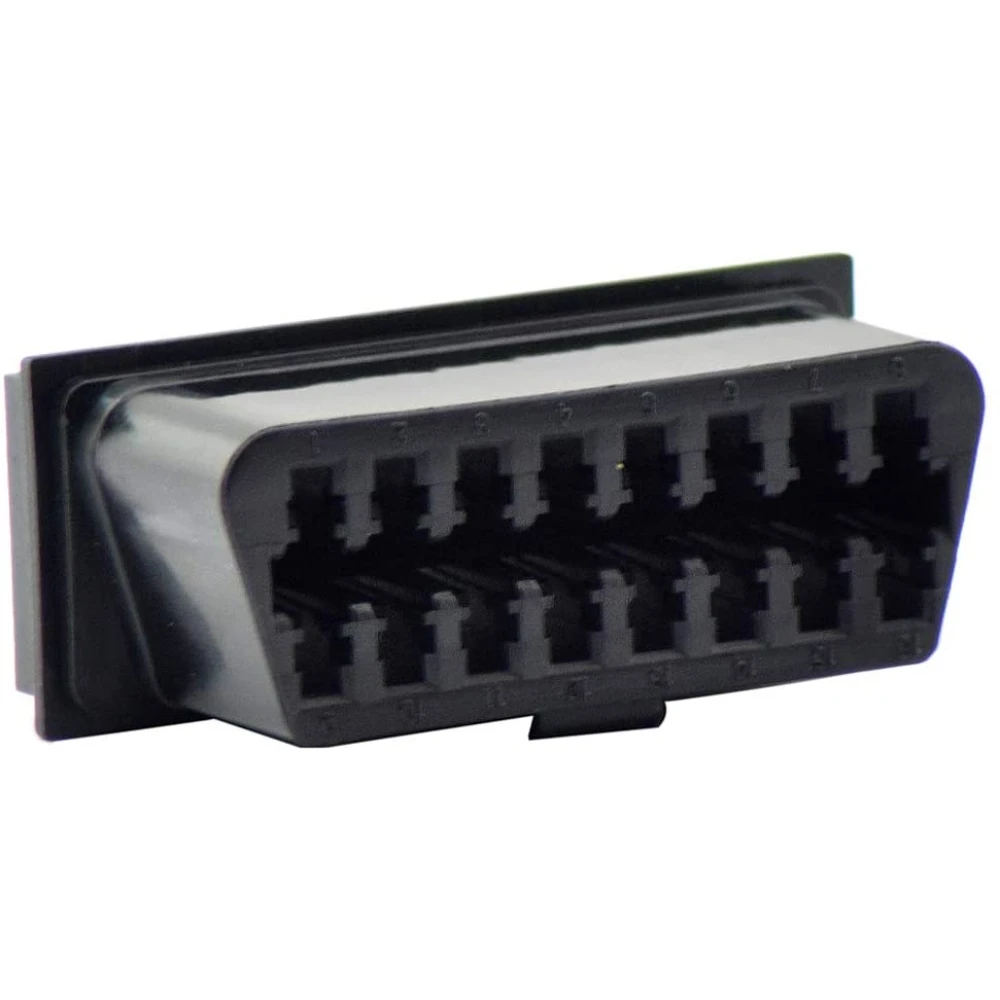

Connecteur femelle universel standard OBD2 16 broches.
Fabriqué avec des broches en acier résistantes pour garantir durabilité et connexion sûre.
Inclut des clips avec broche de retenue pour un assemblage ferme.
Compatible avec tous les outils de diagnostic OBD2 standard.
Conçu pour réparer, remplacer, créer ou convertir des outils de diagnostic OBD.

Spécifications des broches et des signaux :

Pin 2: J1850 Bus +
Pin 4: CGND terre du châssis
Pin 5: SGND terre du signal
Pin 6: CAN de Alta J-2284
Pin 7: K-LINE (ISO 9141-2 e ISO/DIS 14230-4)
Pin 10: J1850 Bus-
Pin 14: CAN Bajo J-2284
Pin 15: ISO 9141-2 L-LINE (ISO 9141-2 e ISO/DIS 14230-4)
Pin 16: +12 V de la batterie

Utilisation typique et compatibilité :

Ce connecteur est idéal pour tout atelier ou utilisateur qui doit réparer ou remplacer le connecteur de diagnostic OBD2 d’un véhicule. Son design universel 16 broches le rend compatible avec tous les outils de diagnostic OBD2 standard, facilitant ainsi la lecture et l’analyse des données du véhicule.

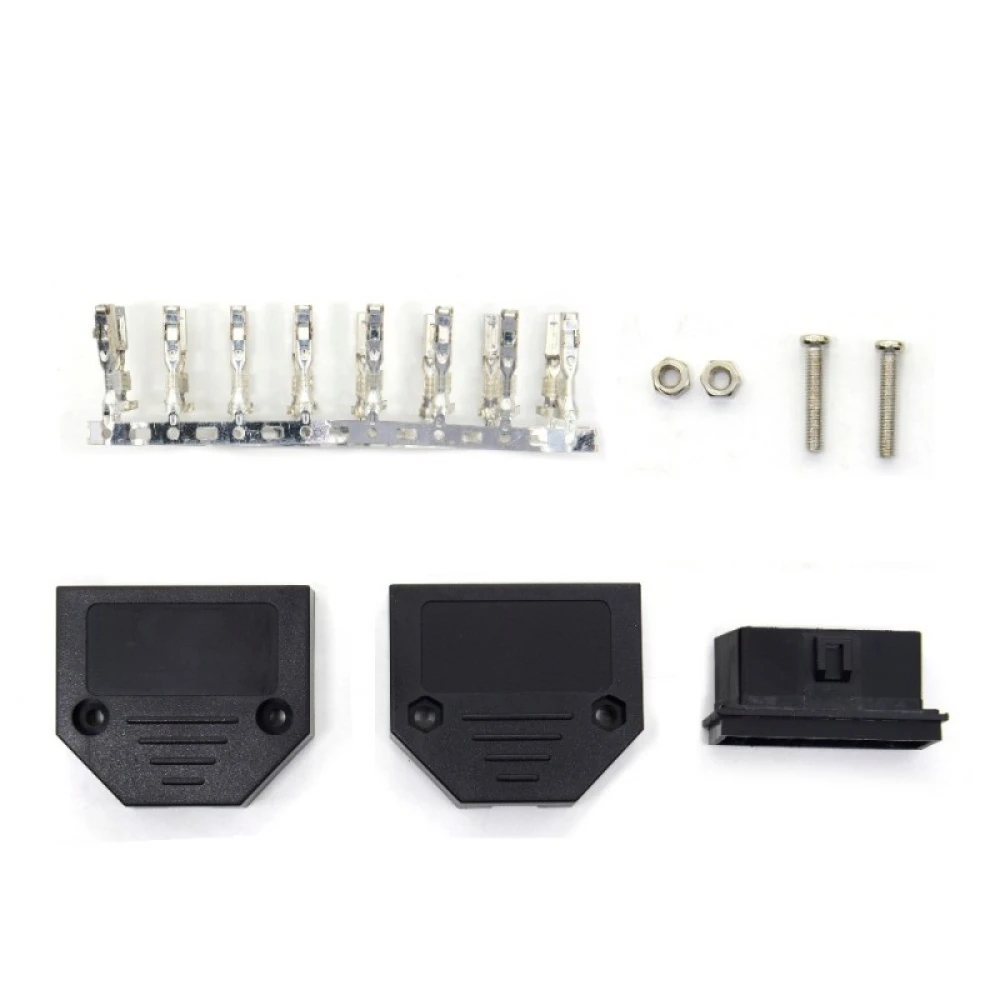

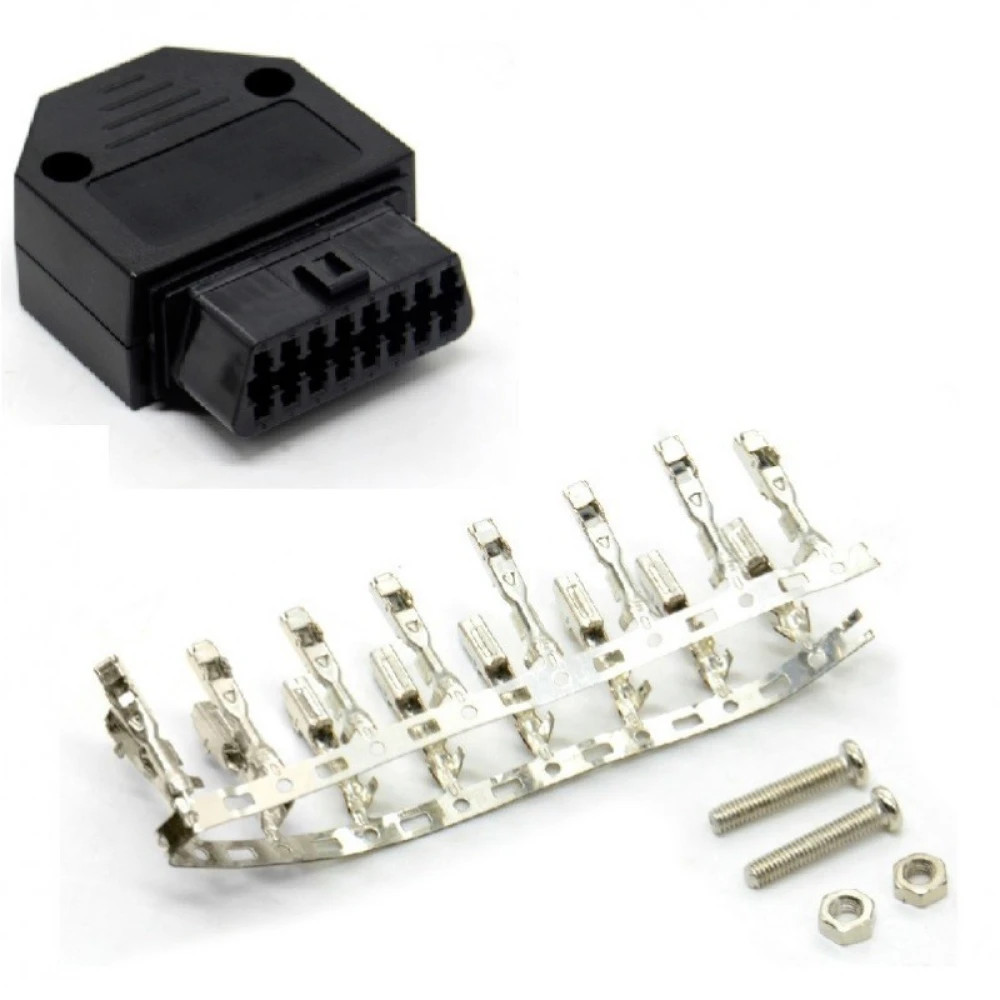

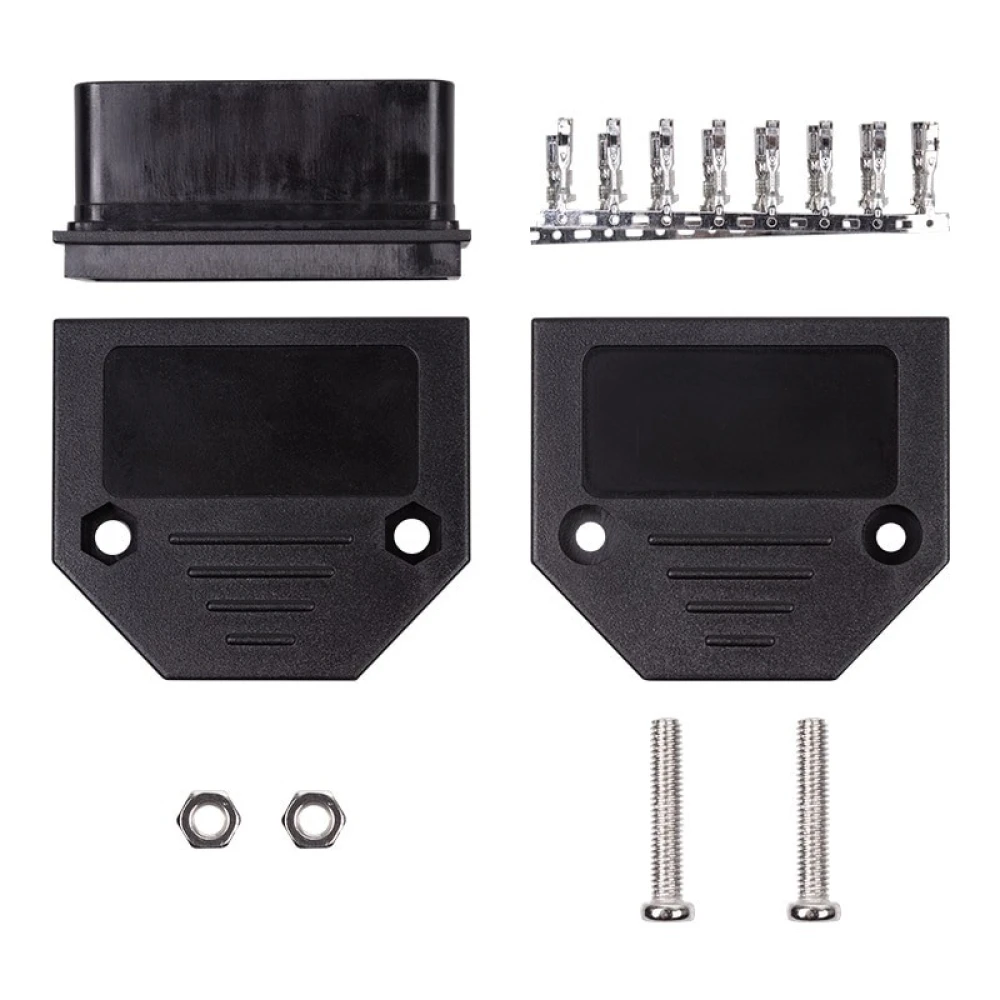

Contenu du colis :

1 x Connecteur femelle OBD2 16 broches

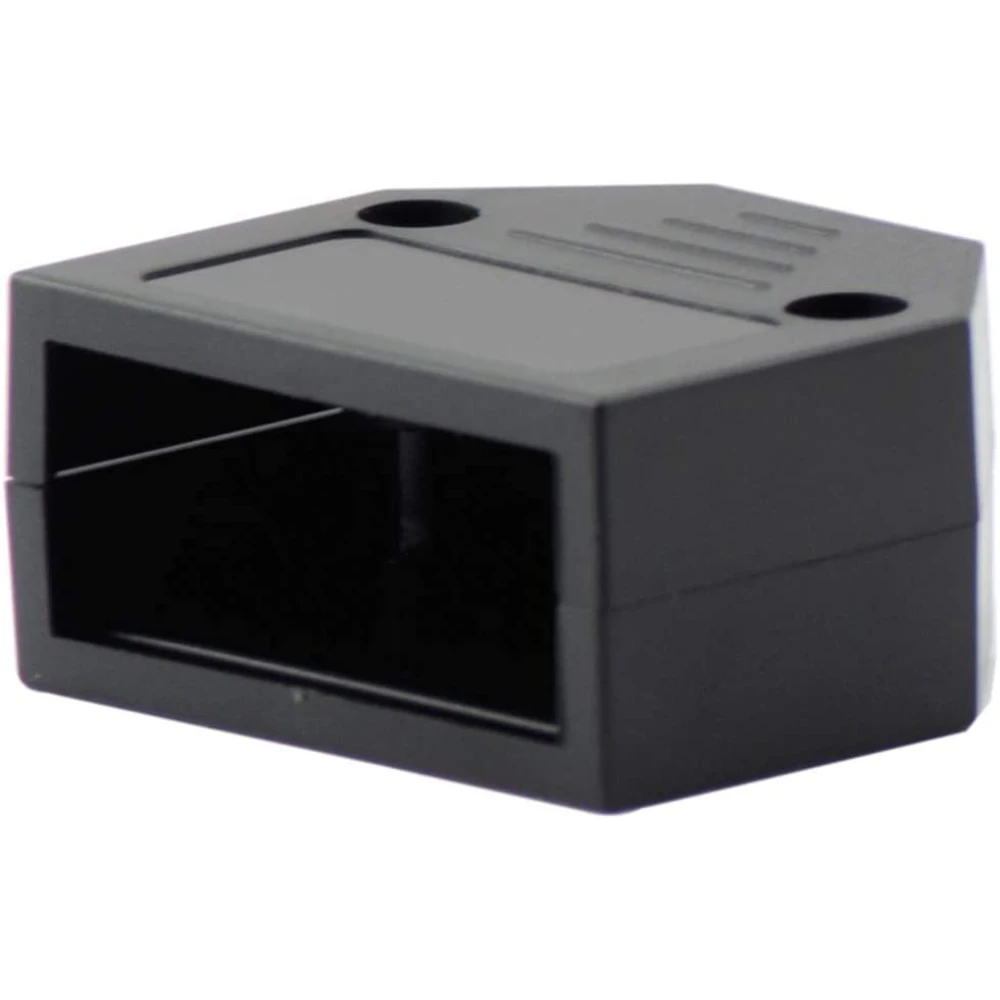

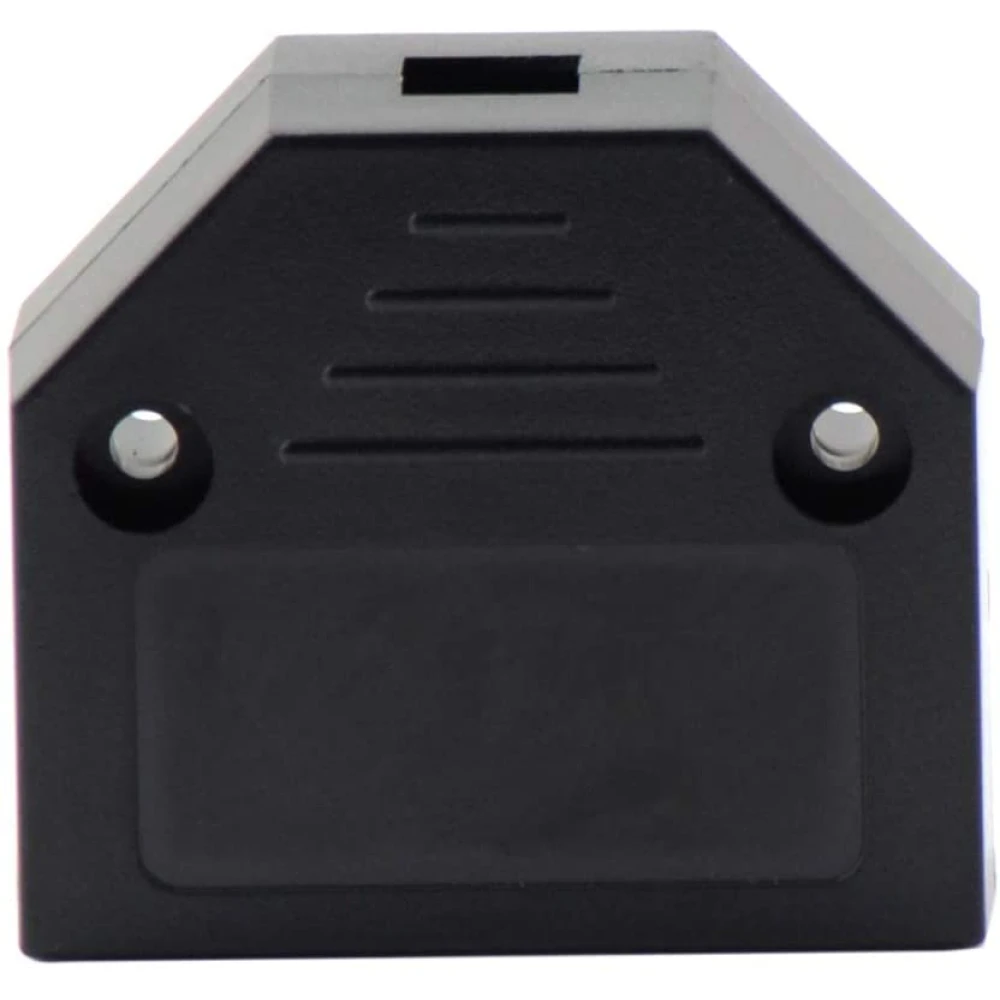

1 x Boîtier supérieur et inférieur
2 x Vis de fixation
1 x Terminal 16 broches

Remarque importante :

Ce connecteur est uniquement un composant matériel et n’inclut ni accessoires supplémentaires ni logiciel. Il s’agit de l’interface universelle standard pour le diagnostic OBD2 et ne modifie ni n’ajoute de fonctionnalités au véhicule.

Connecteur femelle universel OBD2 16 broches pour diagnostic automobile.
Broches en acier avec clips de retenue pour une connexion sûre et durable.
Compatible avec tous les outils de diagnostic OBD2 standard.
Idéal pour réparer, remplacer ou créer des outils de diagnostic OBD.
Inclut boîtier, vis et terminal pour une installation complète.

Questions & Réponses des clients

Amb quins estàndards de diagnòstic vehicular és compatible aquest connector OBD2 femella?

Aquest connector OBD2 femella és compatible amb l’estàndard OBD-II de 16 pins, cosa que inclou protocols com ISO 9141-2, ISO 14230-4 (KWP2000), J1850 VPW, J1850 PWM i CAN (Controller Area Network) segons SAE J-2284. És adequat per a la majoria de vehicles fabricats a partir de 1996 en endavant que adopten OBD-II.

Quins materials componen el connector i quina és la seva durabilitat esperada davant un ús freqüent?

El connector compta amb pins d’acer per a una bona conductivitat i resistència a la corrosió, i una carcassa plàstica resistent dissenyada per suportar cicles freqüents de connexió/desconnexió. En condicions d’ús estàndard, la seva vida útil típica supera les 1000 insercions, tot i que la durabilitat real pot variar segons l’entorn i la manipulació.

Quins elements específics inclou el paquet i quines són les seves dimensions físiques?

El paquet inclou un connector femella OBD2 de 16 pins, una carcassa superior i una altra d’inferior, un terminal de 16 pins i dos cargols. Les dimensions aproximades del connector muntat són 48 mm x 24 mm x 16 mm (llarg x ample x alt), amb un pes total estimat de 30 g.

Hi ha alguna consideració de seguretat elèctrica rellevant en instal·lar aquest connector OBD2?

Sí. El pin 16 de l’OBD2 subministra +12 V directament de la bateria del vehicle. Es recomana desconnectar la bateria abans de qualsevol manipulació o instal·lació per evitar curtcircuits, danys a la ECU o lesions personals. Cal respectar les posicions dels pins d’acord amb l’esquema estàndard internacional.

Com es compara aquest connector universal respecte als connectors OBD2 originals que venen instal·lats de fàbrica?

Aquest connector universal està adaptat per a reemplaçament directe i compleix amb la disposició estàndard de pins i dimensions OBD2. Tanmateix, a diferència d’alguns connectors OEM, no inclou blindatge addicional ni materials premium. Com a avantatge, proporciona una compatibilitat àmplia i facilita reparacions econòmiques. Per a aplicacions crítiques on s’espera la màxima durabilitat o exposició a entorns extrems, un connector OEM pot oferir toleràncies superiors.

Which vehicle diagnostic standards is this female OBD2 connector compatible with?

This female OBD2 connector is compatible with the 16-pin OBD-II standard, including protocols such as ISO 9141-2, ISO 14230-4 (KWP2000), J1850 VPW, J1850 PWM and CAN (Controller Area Network) according to SAE J-2284. It is suitable for most vehicles manufactured from 1996 onwards that adopt OBD-II.

What materials is the connector made from, and what service life can be expected under frequent use?

The connector has steel pins for good conductivity and corrosion resistance, and a durable plastic housing designed to withstand frequent connection/disconnection cycles. Under standard use conditions, its typical service life exceeds 1,000 insertions, although actual durability may vary depending on the environment and handling.

What specific items are included in the package, and what are its physical dimensions?

The package includes a 16-pin female OBD2 connector, an upper housing and a lower housing, a 16-pin terminal and two screws. The approximate assembled dimensions are 48 mm x 24 mm x 16 mm (length x width x height), with an estimated total weight of 30 g.

Are there any relevant electrical safety considerations when installing this OBD2 connector?

Yes. OBD2 pin 16 supplies +12 V directly from the vehicle battery. It is recommended to disconnect the battery before any handling or installation to avoid short-circuits, ECU damage or personal injury. The pin positions must be respected according to the standard international diagram.

How does this universal connector compare with original factory-fitted OBD2 connectors?

This universal connector is adapted for direct replacement and complies with the standard OBD2 pin layout and dimensions. However, unlike some OEM connectors, it does not include additional shielding or premium materials. As an advantage, it offers broad compatibility and makes low-cost repairs easier. For critical applications where maximum durability or exposure to extreme environments is expected, an OEM connector may offer superior tolerances.
