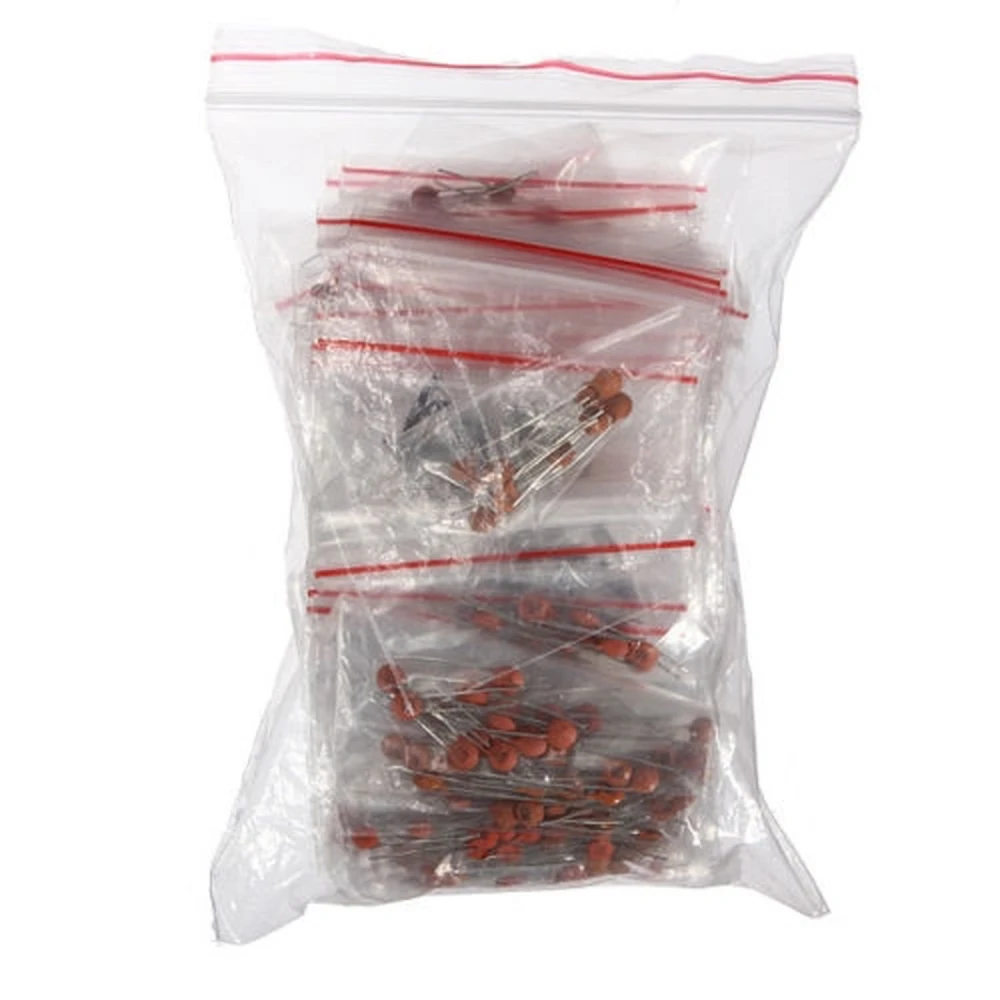

Pack de condensateurs céramiques 300 unités avec 30 valeurs de 2pF à 0,1uF

Els condensadors ceràmics presenten menors pèrdues dielèctriques, baixa inductància paràsita i una gran estabilitat a altes freqüències, per la qual cosa són preferits en aplicacions de desacoblament, filtratge i circuits de RF. A diferència dels electrolítics, la seva tensió de treball sol ser menor i no són polaritzats, però tampoc no arriben a grans valors de capacitat.

La majoria dels condensadors ceràmics de propòsit general suporten tensions entre 50 V i 100 V DC, però el valor exacte pot variar segons el fabricant i cada valor específic de capacitat. Es recomana verificar sempre el codi de cada peça o la fitxa tècnica abans d’utilitzar-los en aplicacions que superin els 50 V.

Els condensadors ceràmics inclosos solen ser del tipus disc o pastilla, amb diàmetres de 3 a 5 mm i separació de pins de 2,5 a 5 mm. La seva alçada màxima rarament supera els 7 mm. Això els fa adequats per a muntatge convencional en plaques de prototips i projectes amb espai limitat.

Es recomana limitar la temperatura de soldadura a menys de 300 °C i el temps per pin a menys de 5 segons per evitar danys tèrmics al dielèctric ceràmic. No cal controlar la polaritat, però cal evitar l’esforç mecànic en doblegar les potes per prevenir fissures.

Tot i que es poden utilitzar com a bypass o desacoblament en línies d’alimentació i senyals, a causa de la seva baixa capacitat (2 pF a 0,1 µF), no són idonis per al filtratge principal de potència (on es requereixen valors més grans, típicament >1 µF, normalment electrolítics o polièster). El seu millor ús és en filtratge d’alta freqüència i estabilitat de senyal.

Ceramic capacitors have lower dielectric losses, low parasitic inductance and excellent stability at high frequencies, so they are preferred in decoupling, filtering and RF circuits. Unlike electrolytic capacitors, their working voltage is usually lower and they are non-polarised, but they also do not reach large capacitance values.

Most general-purpose ceramic capacitors handle voltages between 50 V and 100 V DC, but the exact value may vary depending on the manufacturer and each specific capacitance value. It is always recommended to check the code on each part or the datasheet before using them in applications above 50 V.

The ceramic capacitors included are usually disc or bead types, with diameters of 3 to 5 mm and pin spacing of 2.5 to 5 mm. Their maximum height rarely exceeds 7 mm. This makes them suitable for conventional mounting on prototyping boards and projects with limited space.

It is recommended to keep soldering temperature below 300 °C and the time per pin below 5 seconds to avoid thermal damage to the ceramic dielectric. Polarity does not need to be observed, but mechanical stress should be avoided when bending the leads to prevent cracks.

Although they can be used as bypass or decoupling capacitors on power and signal lines, due to their low capacitance (2 pF to 0.1 µF) they are not ideal for main power filtering (where larger values are required, typically >1 µF, usually electrolytic or polyester). Their best use is in high-frequency filtering and signal stability.
