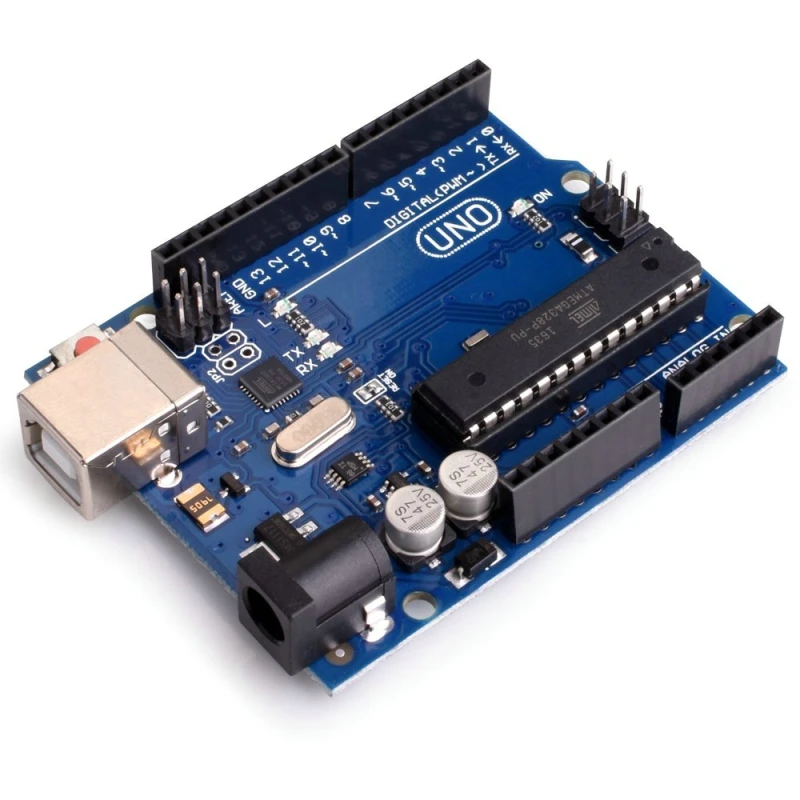

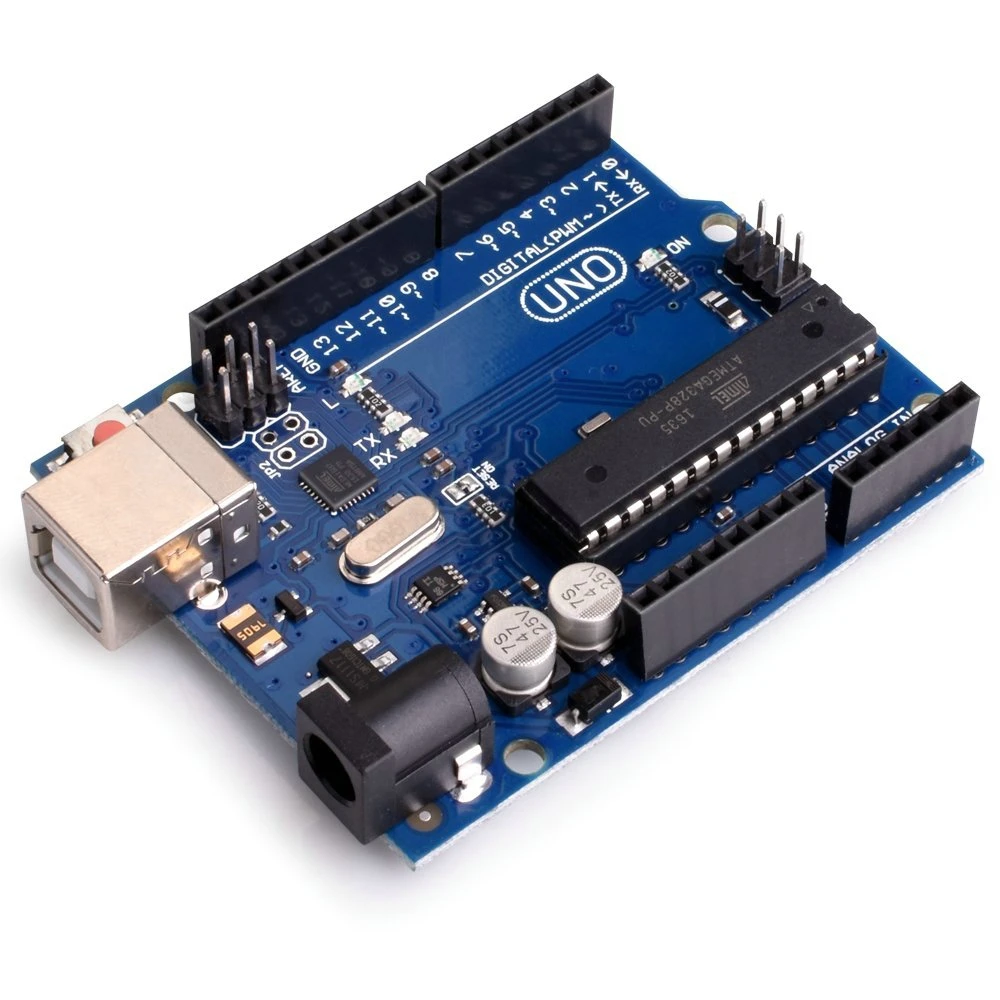

Carte Arduino Uno compatible ATmega328P-PU pour projets électroniques

Name: Carte Arduino Uno compatible ATmega328P-PU pour projets électroniques
Brand: satkit
SKU: A030202-UNO
Price: 13.21 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

13,21€

TVA incluse (HT : 11,01€)

En stock - Expédié immédiatement

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

La carte Arduino Uno compatible ATmega328P-PU est une solution idéale pour ceux qui recherchent une carte de développement polyvalente et fiable pour des projets électroniques. Cette carte est conçue pour être compatible avec le microcontrôleur ATmega328, offrant d’excellentes performances pour une grande variété d’applications.

Caractéristiques principales

Microcontrôleur ATmega328 à 16 MHz avec mémoire Flash de 32 KB, RAM de 2 KB et EEPROM de 1 KB.
14 broches GPIO, dont 6 prennent en charge le PWM pour le contrôle de moteurs, de lumières et plus encore.
6 entrées analogiques pour capteurs et dispositifs analogiques.
Compatible avec les bus série SPI et I2C pour la communication avec d’autres appareils.
Connecteur USB pour la programmation et l’alimentation.
Connecteur ICSP pour la programmation directe du microcontrôleur.
Bouton de réinitialisation pour redémarrer facilement la carte.

Utilisation typique et compatibilité

Cette carte Arduino Uno compatible est parfaite pour les projets d’électronique, de robotique, de domotique et d’éducation. Sa compatibilité avec l’environnement Arduino permet de la programmer facilement avec l’IDE officiel et d’utiliser une large gamme de bibliothèques et d’exemples.

Elle peut être alimentée via une connexion USB ou avec des adaptateurs externes, ce qui facilite son intégration dans des systèmes autonomes. De plus, sa conception permet une communication simple avec d’autres cartes Arduino ou microcontrôleurs, élargissant les possibilités de développement.

Contenu du pack

1x carte UNO r3 ATmega328P-PU compatible Arduino Uno
1x câble USB pour connexion et programmation

Différences avec l’Arduino Uno original

Cette version compatible utilise le microcontrôleur ATmega328P et la puce Atmega8U2 comme convertisseur USB vers série, similaire à l’Arduino Uno original. Cependant, elle peut présenter de petites différences au niveau des composants ou du design, tout en conservant la fonctionnalité et la compatibilité avec la plupart des projets et accessoires Arduino.

Conclusion

La carte Arduino Uno compatible ATmega328P-PU est une option économique et fonctionnelle pour ceux qui souhaitent développer des projets électroniques avec la plateforme Arduino. Sa compatibilité et ses caractéristiques techniques la rendent adaptée aussi bien aux débutants qu’aux utilisateurs avancés.

Microcontrôleur ATmega328P à 16 MHz avec 32 KB Flash
14 broches GPIO, dont 6 avec PWM
6 entrées analogiques pour capteurs
Compatible avec les bus SPI et I2C
Connecteur USB et bouton de réinitialisation
Câble USB inclus pour la programmation

Questions & Réponses des clients

Quines són les dimensions, el pes i els materials principals de la placa i què inclou exactament la caixa?

La placa UNO R3 té unes dimensions aproximades de 68,6 mm x 53,4 mm, i el seu pes està entre 25-30 grams. Està fabricada sobre un PCB de fibra de vidre FR4 i components electrònics muntats superficialment i travessant la placa. El paquet inclou 1 placa UNO R3 ATmega328P-PU (compatible amb Arduino Uno) i 1 cable USB estàndard tipus B.

Quin tipus d’alimentació i compatibilitat elèctrica es requereix per fer funcionar la placa sense connectar-la al USB?

La placa es pot alimentar mitjançant el connector de barril DC en un rang de 7 a 12 V, i es recomana preferentment 9 V per a més estabilitat. El consum típic és inferior a 50 mA quan està inactiva. Assegureu-vos que la font lliuri almenys 500 mA per evitar caigudes de voltatge amb accessoris.

Quines limitacions té l’ATmega328P pel que fa a memòria i velocitat per a projectes exigents?

L’ATmega328P ofereix 32 KB de memòria flash (0,5 KB ocupats pel bootloader), 2 KB de SRAM i 1 KB d’EEPROM, funcionant a 16 MHz. Els projectes que requereixen processament intensiu, més memòria o control de dispositius amb moltes variables poden trobar aquesta capacitat insuficient respecte a plaques com Mega o ESP32.

Quins són els passos recomanats per instal·lar el driver i l’entorn de desenvolupament (IDE) a Windows i com es resol l’error de port inexistent?

Per instal·lar-lo, descarregueu l’IDE d’Arduino des de la web oficial, connecteu la placa via USB i permeteu que Windows instal·li el driver automàticament. Si el port no apareix, comproveu que el cable USB sigui de dades, proveu altres ports i reviseu al gestor de dispositius la presència del dispositiu 'USB Serial'. Instal·leu els drivers CH340 o Atmega8U2 si cal, segons el model de la placa.

What are the dimensions, weight and main materials of the board, and what exactly is included in the box?

The UNO R3 board measures approximately 68.6 mm x 53.4 mm, and weighs between 25 and 30 grams. It is built on an FR4 fibreglass PCB with surface-mounted and through-hole electronic components. The package includes 1 x UNO R3 ATmega328P-PU board (Arduino Uno compatible) and 1 x standard USB Type-B cable.

What type of power supply and electrical compatibility is required to operate the board without connecting it to USB?

The board can be powered via the DC barrel jack in a range of 7 to 12 V, with 9 V recommended for stability. Typical consumption is below 50 mA when idle. Make sure the power supply can deliver at least 500 mA to avoid voltage drops with accessories.

What limitations does the ATmega328P have in terms of memory and speed for demanding projects?

The ATmega328P offers 32 KB of flash memory (0.5 KB used by the bootloader), 2 KB of SRAM and 1 KB of EEPROM, operating at 16 MHz. Projects requiring intensive processing, more memory or control of devices with many variables may find this capacity insufficient compared with boards such as the Mega or ESP32.

What are the recommended steps for installing the driver and development environment (IDE) on Windows, and how is the 'missing port' error resolved?

To install, download the Arduino IDE from the official website, connect the board via USB, and allow Windows to install the driver automatically. If the port does not appear, check that the USB cable is a data cable, try other ports, and check Device Manager for the 'USB Serial' device. Install the CH340 or Atmega8U2 drivers if necessary, depending on the board model.

What are the dimensions, weight and main materials of the board, and what exactly is included in the box?

The UNO R3 board measures approximately 68.6 mm x 53.4 mm, and weighs between 25-30 grams. It is built on an FR4 fibreglass PCB with surface-mount and through-hole electronic components. The package includes 1 x UNO R3 ATmega328P-PU board (Arduino Uno compatible) and 1 x standard USB Type-B cable.

What type of power supply and electrical compatibility is required to operate the board without connecting it to USB?

The board can be powered via the DC barrel jack in a range of 7 to 12 V, with 9 V preferred for stability. Typical consumption is less than 50 mA when idle. Make sure the power supply can provide at least 500 mA to avoid voltage drops when accessories are connected.
