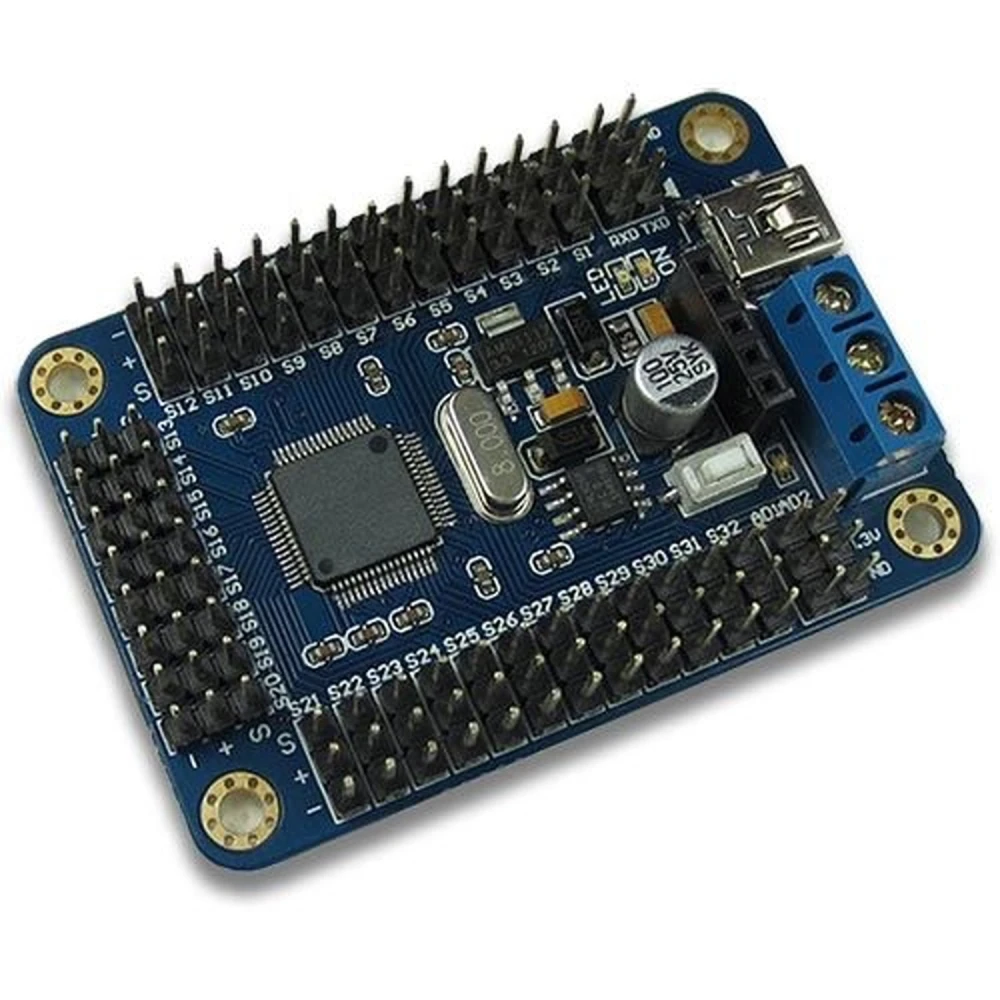

Carte contrôleur de servos 32 canaux pour Arduino avec contrôle précis

Name: Carte contrôleur de servos 32 canaux pour Arduino avec contrôle précis
Brand: satkit
SKU: A020106-32-MOTOR-ARDU
Price: 37.20 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

37,20€

TVA incluse (HT : 31,00€)

Stock limité

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

La Carte Contrôleur de Servos 32 Canaux Arduino est une solution avancée pour contrôler plusieurs servomoteurs dans des projets de modélisme, de robotique et d’automatisation. Cette carte permet de piloter de manière indépendante et simultanée jusqu’à 32 servos, offrant une résolution PWM de 1 microseconde pour un contrôle précis et fluide de chaque moteur.

Les commandes peuvent être envoyées depuis un PC via le logiciel d’exemple inclus, compatible avec des langages comme C, C++, C.NET et Visual Basic, ou via une interface UART TTL, ce qui facilite son intégration avec des microcontrôleurs populaires comme Arduino, PIC et AVR. Cela ouvre un large éventail d’applications, des robots autonomes aux véhicules télécommandés.

Caractéristiques principales :

Contrôle simultané de jusqu’à 32 servomoteurs avec une haute précision PWM (1us).
Double alimentation indépendante : une pour la carte (6,5V - 12V) et une autre pour les servos (généralement 5V), garantissant stabilité et sécurité en fonctionnement.
Compatibilité avec USB et UART TTL pour plus de flexibilité dans le contrôle et la connexion.
Baud rate automatique entre 9600 et 128000 pour s’adapter à différentes vitesses de communication.
Dimensions compactes : 63,5 mm x 43,5 mm x 1,6 mm, idéal pour les projets avec un espace limité.

Utilisations typiques :

Projets de modélisme nécessitant plusieurs servos pour des mouvements complexes.
Robotique éducative et professionnelle pour contrôler des bras robotiques, des véhicules autonomes et des systèmes automatisés.
Développement de prototypes nécessitant un contrôle simultané et précis de plusieurs servos.

Compatibilité : Cette carte est compatible avec les plateformes prenant en charge la communication UART TTL et USB, notamment les microcontrôleurs Arduino, PIC et AVR, facilitant son intégration dans divers projets électroniques et d’automatisation.

Avec cette carte contrôleur, les développeurs et les passionnés peuvent simplifier la gestion de plusieurs servos, en optimisant les performances et la précision de leurs projets.

Pilote jusqu’à 32 servomoteurs simultanément avec une haute précision PWM de 1us
Double alimentation indépendante pour la carte (6,5V - 12V) et les servos (5V)
Compatible avec USB et UART TTL pour diverses options de contrôle
Baud rate automatique entre 9600 et 128000 pour s’adapter à différentes vitesses
Dimensions compactes de 63,5mm x 43,5mm x 1,6mm, idéal pour les projets avec peu d’espace

Questions & Réponses des clients

What type of servomotors can be connected, and what is the safe power supply range for them using this board?

The board is designed for standard model servomotors, generally powered at 5 V. The servos must be powered separately (usually 5 V DC; check that the total current draw does not exceed your power supply capacity). The board accepts 6.5 V to 12 V for its internal logic supply.

What is the installation and basic configuration procedure with Arduino?

The standard procedure includes: connecting the board to the power supply for logic and servos, linking the Arduino UART interface to the corresponding pins (RX/TX), selecting a compatible baud rate, and sending commands according to the protocol described in the manual. It is advisable to test first with the supplied example software.

What are the board dimensions and weight, and what does the package include?

The board dimensions are 63.5 mm x 43.5 mm x 1.6 mm. Typical weight is less than 40 g. The package usually includes only the controller board; please confirm whether cables, connectors or a printed manual are included or need to be purchased separately.

What type of servomotors can be connected and what is the safe power supply range for them using this board?

The board is designed for standard model servomotors, generally powered at 5 V. Servo power must be supplied separately (usually 5 V DC; check that the total current draw does not exceed your power supply capacity). The board accepts 6.5 V to 12 V for its internal logic.

What is the installation and basic configuration procedure with Arduino?

The standard procedure includes: connecting the board to the power supply for logic and servos, linking the Arduino UART interface to the corresponding pins (RX/TX), selecting a compatible baud rate and sending commands according to the protocol described in the manual. It is advisable to test first with the supplied example software.

What are the dimensions and weight of the board, and what does the package include?

The board measures 63.5 mm x 43.5 mm x 1.6 mm. Typical weight is less than 40 g. The package usually includes only the controller board; make sure to confirm whether cables, connectors or a printed manual are included or need to be purchased separately.

Vilken typ av servomotorer kan anslutas och vilket är det säkra matningsområdet för dem med detta kort?

Kortet är utformat för standardservomotorer för modellbygge, vanligtvis matade med 5 V. Matningen till servona ska ske separat (vanligen 5 V DC, kontrollera att den totala förbrukningen inte överskrider din strömkällas kapacitet). Kortet accepterar 6,5 V till 12 V för sin interna logik.

Vad är installations- och grundkonfigurationsproceduren med Arduino?

Standardproceduren omfattar: anslut kortet till strömförsörjning för logik och servon, koppla Arduinos UART-gränssnitt till motsvarande pinnar (RX/TX), välj en kompatibel baud rate och skicka kommandon enligt protokollet i manualen. Det är lämpligt att först testa med den medföljande exempelmjukvaran.

Vilka är kortets mått och vikt, och vad ingår i paketet?

Kortets mått är 63,5 mm x 43,5 mm x 1,6 mm. Typisk vikt är under 40 g. Paketet innehåller vanligtvis endast styrkortet; kontrollera om kablar, kontakter eller tryckt manual ingår eller måste köpas separat.

Katere vrste servo motorjev je mogoče priključiti in kakšen je varen razpon napajanja zanje pri uporabi te plošče?

Plošča je zasnovana za standardne modelarske servo motorje, ki se običajno napajajo s 5 V. Napajanje za servomotorje mora biti zagotovljeno ločeno (običajno 5 V DC, pri čemer preverite, da skupna poraba ne preseže zmogljivosti vašega napajalnika). Plošča za notranjo logiko podpira napajanje od 6,5 V do 12 V.
