Shield LCD Keypad LCD1602 compatible Arduino avec écran et boutons intégrés

Name: Shield LCD Keypad LCD1602 compatible Arduino avec écran et boutons intégrés
Brand: satkit
SKU: J030106-KEY1602
Price: 4.80 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

4,80€

TVA incluse (HT : 4,00€)

Stock limité

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

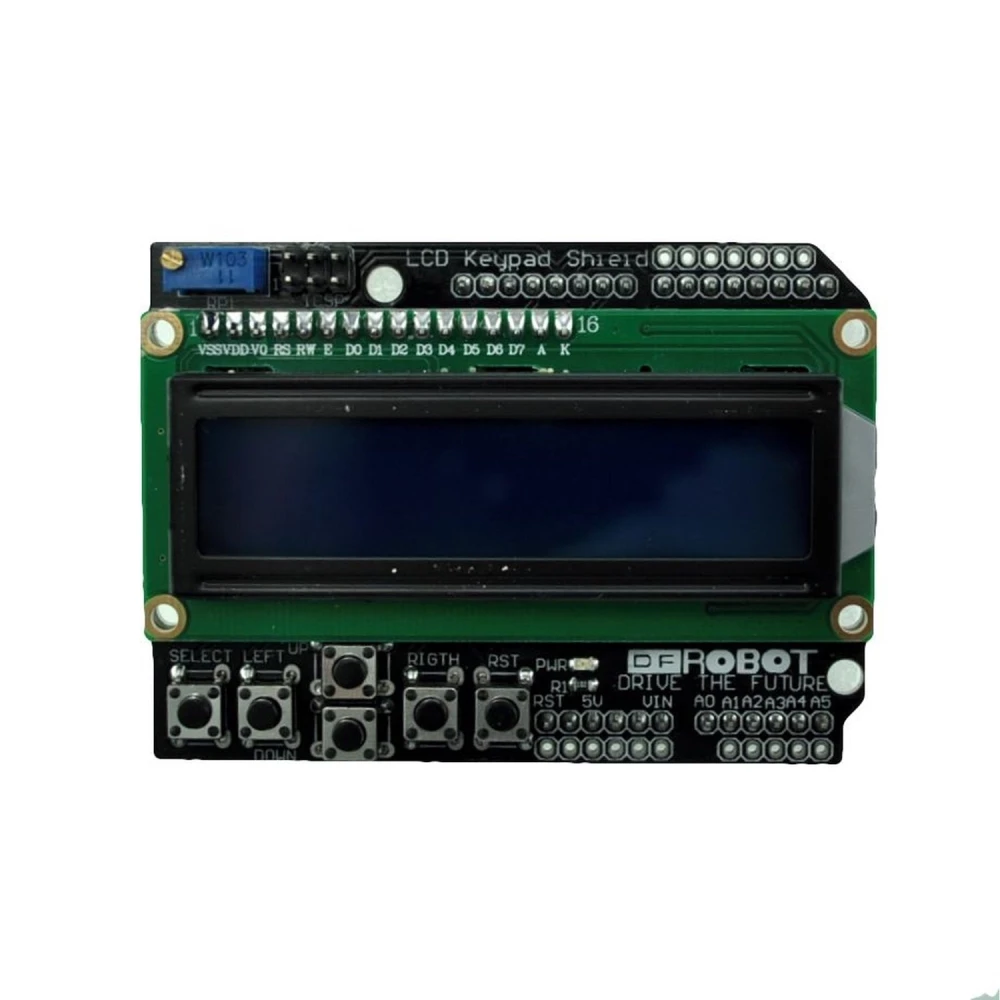

Le LCD Keypad Shield LCD1602 compatible Arduino est un accessoire essentiel pour les développeurs et les passionnés d’électronique qui utilisent des cartes Arduino ou Freeduino. Ce shield combine un écran LCD de 2 lignes par 16 caractères avec six boutons poussoirs, facilitant une interaction directe et visuelle avec vos projets.

Ce module utilise les broches 4, 5, 6, 7, 8, 9 et 10 pour l’interface avec l’écran LCD, tandis que la broche analogique 0 est utilisée pour la lecture des boutons. Cela permet un contrôle efficace sans avoir besoin de multiples connexions supplémentaires.

Caractéristiques principales :

Tension de fonctionnement : 5V, compatible avec la plupart des cartes Arduino.
Écran LCD 2x16 caractères pour afficher du texte et des informations pertinentes.
Six boutons poussoirs intégrés pour faciliter la navigation et le contrôle.
Prise en charge du réglage du contraste et fonction de rétroéclairage pouvant être activée ou désactivée selon les besoins.
Extension des broches analogiques, permettant une lecture simple des capteurs analogiques et leur affichage direct sur l’écran.

Ce shield est idéal pour les projets nécessitant une interface utilisateur simple et visuelle, comme des menus interactifs, le contrôle d’appareils ou l’affichage de données en temps réel. Son design plug-and-play permet une intégration rapide et sans complications avec les cartes Arduino et Freeduino.

Documentation et ressources disponibles :

Avec ce shield, l’interaction avec vos projets Arduino devient plus intuitive et professionnelle, facilitant le développement d’applications avec des interfaces graphiques simples et des commandes intégrées.

Tension de fonctionnement de 5V compatible avec Arduino et Freeduino.
Écran LCD 2x16 caractères pour afficher un texte clair et lisible.
6 boutons poussoirs intégrés pour un contrôle simple et rapide.
Prise en charge du réglage du contraste et du rétroéclairage activable/désactivable.
Extension des broches analogiques pour la lecture et l’affichage des capteurs.

Questions & Réponses des clients

Quins són els materials, dimensions i pes del shield, i què inclou exactament la caixa?

El shield està construït amb PCB de fibra de vidre (FR4), components electrònics estàndard i un mòdul LCD amb controlador compatible HD44780. Les dimensions típiques són 80 mm x 58 mm x 23 mm, i el pes ronda els 42 g. El paquet generalment només inclou el shield muntat, sense cables ni documentació física; es recomana verificar si el venedor afegeix manual o accessoris addicionals.

Quins són els límits operatius del LCD (tensió, intensitat, condicions ambientals) i hi ha riscos si se superen?

El LCD i el shield estan dissenyats per funcionar a 5 V±0,25 V, amb un consum típic inferior a 50 mA amb el backlight encès. Operen de manera fiable entre 0 °C i 50 °C i RH < 80% (sense condensació). Tensions per sobre de 5,5 V poden danyar irreversiblement el controlador o el backlight LED, per la qual cosa es recomana fer servir sempre fonts d’alimentació regulades.

Com es fa l’ajust del contrast i la gestió de la retroil·luminació, i cal fer manteniment periòdic?

L’ajust del contrast es fa mitjançant un potenciòmetre present al mateix shield, cosa que permet adaptar-lo a diferents angles de visió o condicions de llum. La retroil·luminació es pot activar/desactivar programàticament o amb un jumper segons la versió. No requereix manteniment periòdic; tanmateix, es recomana evitar ambients humits o amb excés de pols i netejar suaument la pantalla si cal.

What are the materials, dimensions and weight of the shield, and what exactly is included in the box?

The shield is built with FR4 fibreglass PCB, standard electronic components and an LCD module with a compatible HD44780 controller. Typical dimensions are 80 mm x 58 mm x 23 mm, and the weight is around 42 g. The package generally includes only the assembled shield, without cables or printed documentation; please check whether the seller adds a manual or extra accessories.

What are the operating limits of the LCD (voltage, current, environmental conditions), and are there risks if these are exceeded?

The LCD and shield are designed to operate at 5 V±0.25 V, with typical consumption of less than 50 mA with the backlight on. They operate reliably between 0 °C and 50 °C and RH < 80% (non-condensing). Voltages above 5.5 V can irreversibly damage the controller or the LED backlight, so regulated power supplies should always be used.

How is the contrast adjusted and the backlight managed, and is periodic maintenance required?

Contrast is adjusted using a potentiometer on the shield itself, allowing it to be adapted to different viewing angles or lighting conditions. The backlight can be switched on/off programmatically or via a jumper, depending on the version. No periodic maintenance is required; however, it is recommended to avoid damp or excessively dusty environments and to clean the screen gently if needed.

What are the materials, dimensions and weight of the shield, and what exactly is included in the box?

The shield is built with FR4 fibreglass PCB, standard electronic components and an LCD module with a compatible HD44780 controller. Typical dimensions are 80 mm x 58 mm x 23 mm, and the weight is around 42 g. The package generally includes only the assembled shield, without cables or printed documentation; it is advisable to check whether the seller includes a manual or additional accessories.

What are the operating limits of the LCD (voltage, current, environmental conditions) and are there risks if these are exceeded?

The LCD and shield are designed to operate at 5 V±0.25 V, with typical consumption below 50 mA with the backlight on. They operate reliably between 0 °C and 50 °C and RH < 80% (non-condensing). Voltages above 5.5 V can irreversibly damage the controller or the LED backlight, so regulated power supplies should always be used.

How is the contrast adjusted and the backlight managed, and is periodic maintenance required?

Contrast is adjusted using a potentiometer on the shield itself, allowing it to be adapted to different viewing angles or lighting conditions. The backlight can be switched on/off programmatically or with a jumper, depending on the version. No periodic maintenance is required; however, it is recommended to avoid damp or excessively dusty environments and to clean the screen gently if necessary.

Vilka är shieldens material, mått och vikt, och vad ingår exakt i förpackningen?

Shielden är byggd med PCB i glasfiber (FR4), standardelektronikkomponenter och en LCD-modul med kompatibel HD44780-styrenhet. De typiska måtten är 80 mm x 58 mm x 23 mm, och vikten ligger runt 42 g. Förpackningen innehåller vanligtvis endast den monterade shielden, utan kablar eller fysisk dokumentation; kontrollera om säljaren lägger till manual eller extra tillbehör.
