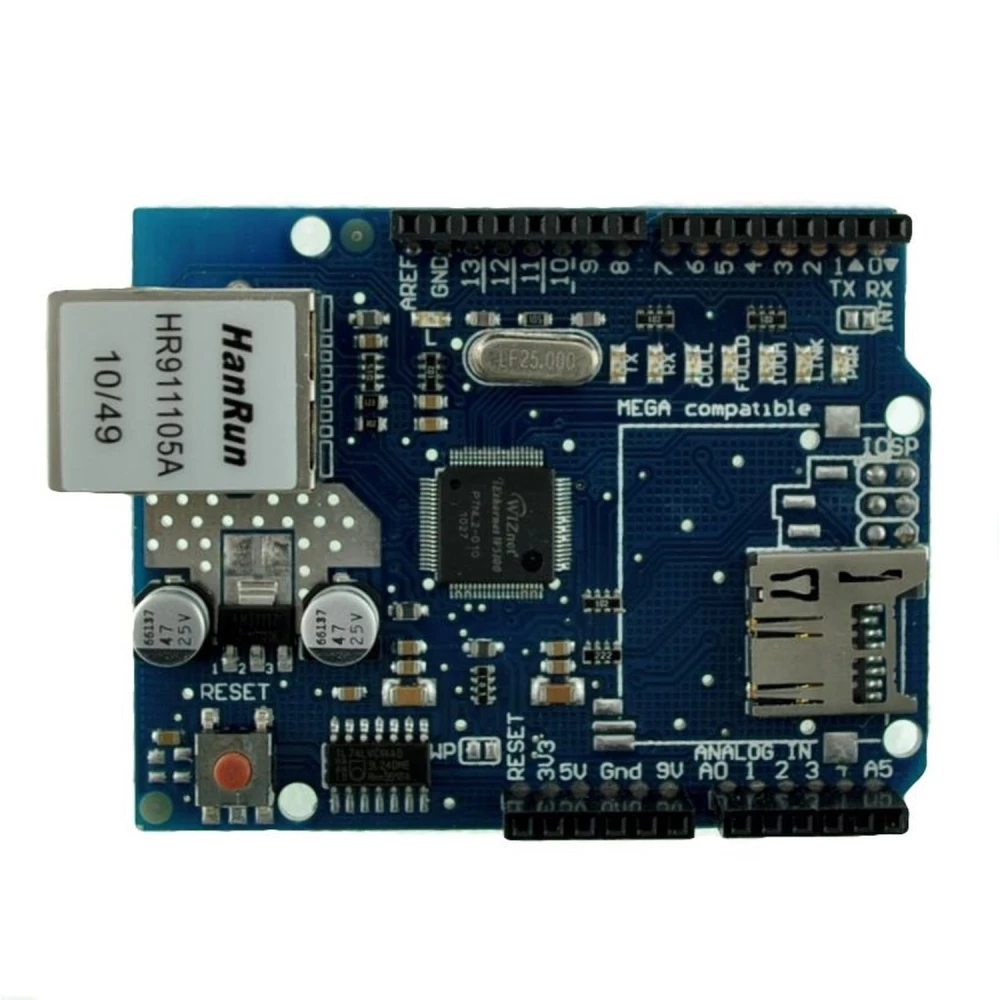

L’Ethernet Shield W5100 compatible Arduino est une carte d’extension conçue pour s’intégrer parfaitement aux cartes Arduino UNO et MEGA, permettant une connexion aux réseaux Ethernet de manière simple et efficace. Cette shield est idéale pour les projets nécessitant une communication réseau, comme les serveurs web embarqués ou les clients web.

Grâce à la bibliothèque fournie, vous pourrez configurer le réseau par logiciel, ce qui facilite l’adaptation à différents environnements et réseaux locaux. De plus, cette version améliorée inclut un support pour cartes mémoire micro-SD, qui permet de stocker et de servir des fichiers directement depuis la shield, élargissant ainsi les possibilités de vos projets.

Caractéristiques principales :

Compatible avec les cartes Arduino UNO et MEGA.
Inclut un support pour carte micro-SD pour le stockage et le serveur web embarqué.
Contrôleur de réinitialisation automatique pour la puce W5100, garantissant un démarrage fiable sans réinitialisation manuelle.
Communication via bus SPI à travers le connecteur ICSP.
Utilisation exclusive de broches numériques spécifiques : 11, 12, 13 (Duemilanove) ou 50, 51, 52 (MEGA) pour SPI ; broche 10 pour sélectionner le W5100 et broche 4 pour la micro-SD.

Utilisation typique :

Créer des serveurs web embarqués pour des projets IoT.
Connecter Arduino à des réseaux locaux pour envoyer ou recevoir des données.
Stocker et servir des fichiers depuis la carte micro-SD intégrée.

Compatibilité et considérations :

La carte Arduino n’est pas incluse et doit être achetée séparément.
Le bus SPI est partagé entre la puce W5100 et la carte micro-SD, donc un seul peut être utilisé à la fois ; il est important de gérer cela dans le code.
Sur Arduino MEGA, la broche SS (53) doit être configurée en sortie pour un fonctionnement correct du bus SPI.

Avec cette shield, vos projets Arduino gagnent en connectivité et en fonctionnalités, facilitant la création d’applications connectées à Internet ou à des réseaux locaux avec stockage intégré.

Compatible avec Arduino UNO et MEGA
Support pour carte micro-SD pour le stockage et le serveur web
Contrôleur de réinitialisation automatique pour la puce W5100
Communication via bus SPI (broches spécifiques selon le modèle Arduino)
Utilisation exclusive des broches 10 et 4 pour la sélection du W5100 et de la micro-SD respectivement

Questions & Réponses des clients

Quines són les dimensions i el pes exactes de l’Ethernet Shield W5100 i què inclou la caixa?

L’Ethernet Shield W5100 fa aproximadament 68 mm × 53 mm × 23 mm i el seu pes és d’uns 35 g. El contingut estàndard de la caixa és la placa Shield; no s’hi inclou la placa base Arduino ni cables addicionals.

Per a quines aplicacions reals és especialment útil l’Ethernet Shield W5100 en comparació amb altres shields?

L’Ethernet Shield W5100 és ideal per a aplicacions on es requereix una connexió fiable per cable Ethernet, com ara servidors web incrustats i sistemes de monitoratge remot basats en xarxa local. Comparat amb shields WiFi, ofereix menys latència i més estabilitat en entorns industrials o amb interferències electromagnètiques.

Quines plaques Arduino són completament compatibles i quins requisits de connexió cal tenir en compte?

És compatible amb Arduino UNO, Duemilanove i MEGA, sempre que es respecti la connexió SPI (pins 11, 12, 13 a UNO/Duemilanove; 50, 51, 52 a MEGA) i l’assignació de pins 10 (Ethernet) i 4 (micro-SD). Cal deixar el pin 53 com a sortida a MEGA, encara que no s’utilitzi com a SS.

Quines limitacions hi ha en utilitzar simultàniament la connexió Ethernet i la micro-SD del shield?

El W5100 i el lector micro-SD comparteixen el bus SPI, de manera que només es pot utilitzar un alhora. Intentar accedir-hi simultàniament causa conflictes. Es recomana alternar l’accés via programari i desactivar el dispositiu SPI no utilitzat modificant els pins CS corresponents.

Quins són els punts crítics a considerar per a la durabilitat, el manteniment i la garantia del W5100 Shield?

La durabilitat depèn d’evitar descàrregues electrostàtiques, sobrecorrent al bus SPI i ús en ambients fora de 0–70 °C. No requereix manteniment més enllà de la neteja regular. La garantia varia segons el proveïdor, típicament 6–12 mesos. No és habitual trobar recanvis, per la qual cosa es recomana una manipulació acurada.

What are the exact dimensions and weight of the Ethernet Shield W5100, and what is included in the box?

The W5100 Ethernet Shield measures approximately 68 mm × 53 mm × 23 mm and weighs around 35 g. The standard box contents are the Shield board; the Arduino base board and any additional cables are not included.

What real-world applications is the Ethernet Shield W5100 especially useful for compared with other shields?

The W5100 Ethernet Shield is ideal for applications requiring a reliable wired Ethernet connection, such as embedded web servers and remote monitoring systems based on a local network. Compared with WiFi shields, it offers lower latency and greater stability in industrial environments or where there is electromagnetic interference.

Which Arduino boards are fully compatible and what connection requirements need to be considered?

It is compatible with Arduino UNO, Duemilanove and MEGA, provided the SPI connection is respected (pins 11, 12, 13 on UNO/Duemilanove; 50, 51, 52 on MEGA) and pins 10 (Ethernet) and 4 (micro-SD) are assigned correctly. Pin 53 must be set as an output on MEGA, even if it is not used as SS.

What limitations exist when using the Ethernet and micro-SD connections on the shield at the same time?

The W5100 and the micro-SD reader share the SPI bus, so only one can be used at a time. Trying to access both simultaneously causes conflicts. It is recommended to alternate access in software and disable the unused SPI device by changing the corresponding CS pins.

What are the key points to consider for the durability, maintenance and warranty of the W5100 Shield?

Durability depends on avoiding electrostatic discharge, overcurrent on the SPI bus and use in environments outside 0–70 °C. It requires no maintenance beyond regular cleaning. Warranty varies by supplier, typically 6–12 months. Spare parts are not commonly available, so careful handling is recommended.
