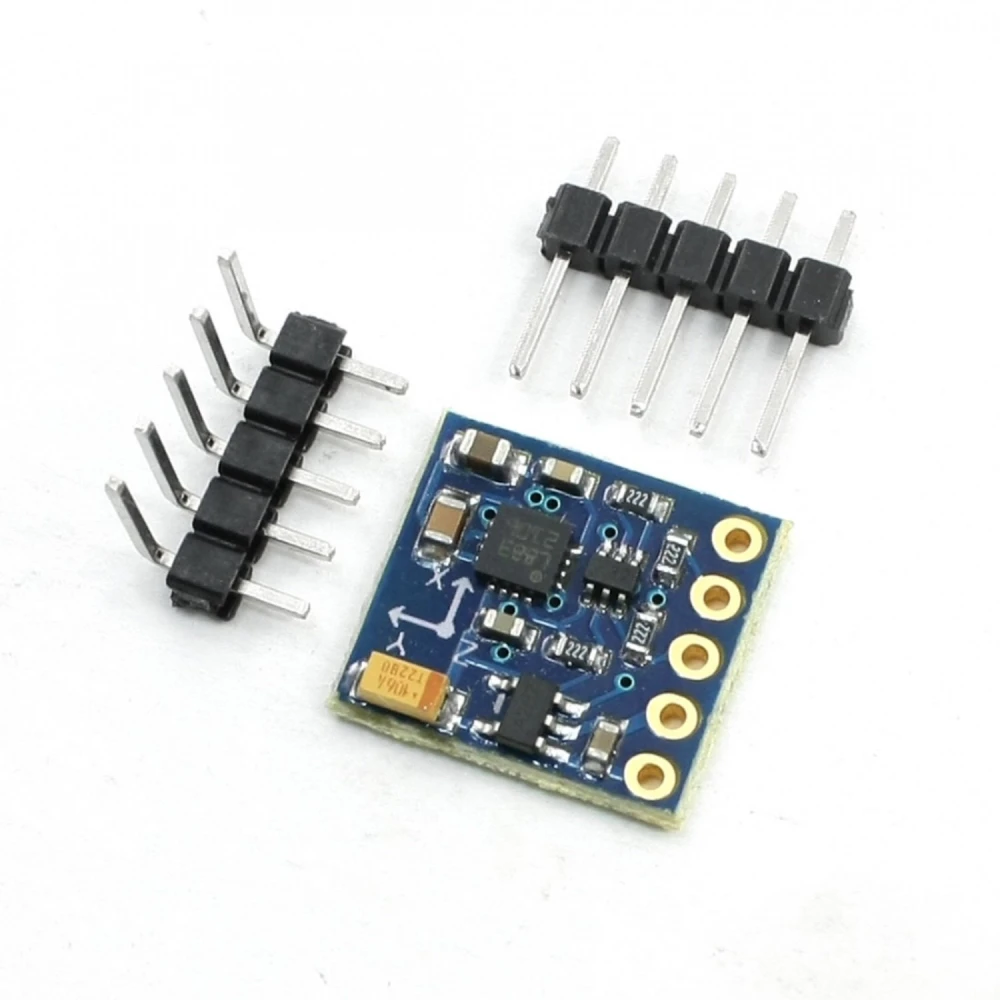

Module boussole HMC5883L GY271 magnétomètre 3 axes compatible Arduino

Name: Module boussole HMC5883L GY271 magnétomètre 3 axes compatible Arduino
Brand: satkit
SKU: Y020105-gy-271
Price: 3.59 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

3,59€

TVA incluse (HT : 2,99€)

Stock limité

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

Le module boussole HMC5883L GY271 est un capteur magnétomètre tridimensionnel qui intègre trois capteurs de champ magnétique sur les axes X, Y et Z. Ce dispositif utilise une puce HMC5883L avec un convertisseur ADC 12 bits et une communication via bus I2C à 2 fils, facilitant sa connexion et son utilisation avec des microcontrôleurs comme Arduino, PIC ou Freescale.

Ce module est parfait pour les applications nécessitant une détection précise du champ magnétique terrestre, permettant de calculer l’orientation absolue du dispositif grâce à des calculs trigonométriques. Il est largement utilisé dans les projets d’automatisation, de robotique, de véhicules autonomes et de quadcopters.

Voltaje de alimentación: 3V a 5V
Interface: I2C
Modèle: GY-271
Puce: HMC5883L
Précision de mesure: ±2º
Type: Boussole numérique
Faible consommation énergétique
Plage de mesure: ±1,3 a 8 Gauss
Résolution: 5 mili Gauss
Dimensions: 14 mm x 15 mm
Inclut deux barrettes de broches pour le montage : une droite et une à 90º

Ce capteur est compatible avec la plupart des cartes Arduino et peut être facilement intégré dans des projets nécessitant une orientation spatiale ou une détection magnétique. Sa faible consommation et son format compact en font un choix idéal pour les appareils portables et les systèmes embarqués.

Exemples d’utilisation :

Boussoles numériques pour robots mobiles
Systèmes de navigation pour drones et véhicules autonomes
Projets d’automatisation nécessitant une détection d’orientation
Surveillance des champs magnétiques dans des environnements industriels ou éducatifs

Grâce à son interface I2C, le module permet une communication simple et rapide avec les microcontrôleurs, facilitant la programmation et l’intégration dans des projets d’électronique et de robotique.

Capteur magnétomètre 3 axes avec puce HMC5883L
Communication via interface I2C compatible Arduino
Précision de mesure de ±2º pour une orientation fiable
Faible consommation énergétique, idéal pour les projets portables
Plage de mesure de ±1,3 à 8 Gauss avec résolution de 5 mili Gauss
Inclut deux barrettes de broches pour un montage flexible
Dimensions compactes de 14 mm x 15 mm
Compatible avec les microcontrôleurs Arduino, PIC et Freescale

Questions & Réponses des clients

Quins avantatges ofereix l’HMC5883L respecte a altres magnetòmetres per a Arduino?

L’HMC5883L destaca pel seu baix consum energètic, alta resolució (5 mGauss) i precisió de ±2°, cosa que facilita aplicacions on la resposta ràpida i l’estalvi d’energia són clau. Davant d’alternatives com el QMC5883 o el MPU9250, es prefereix quan la compatibilitat I2C estàndard i la simplicitat d’integració són prioritàries, tot i que el seu rang de mesura (±1,3–8 Gauss) pot ser inferior al de sensors per a entorns d’alt camp magnètic.

Quines són les dimensions i el pes del mòdul i quins accessoris inclou la caixa?

El mòdul mesura 14 mm x 15 mm, és molt compacte i lleuger; el seu pes típic és inferior a 5 g. El paquet inclou el sensor principal GY-271 amb xip HMC5883L i dues tires de pins (una recta i una altra en angle de 90°) per a opcions flexibles de muntatge en protoboard o PCBs.

Quines consideracions he de tenir en compte per a la instal·lació elèctrica i la compatibilitat de voltatge?

El mòdul funciona amb una alimentació de 3 V a 5 V DC, de manera que és directament compatible amb la majoria de plaques Arduino, STM32 i altres microcontroladors d’aquests nivells lògics. El bus I2C requereix pull-up a SDA i SCL si no estan integrats a la placa. No s’han d’emprar voltatges fora d’aquest rang per evitar danys permanents.

Hi ha recomanacions per calibrar i optimitzar la precisió del sensor en projectes reals?

Per a la màxima precisió es recomana fer una calibració 'hard iron' i 'soft iron' per compensar distorsions degudes a components metàl·lics propers i camps magnètics paràsits. Eviteu instal·lar-lo a prop de motors elèctrics o imants. Idealment, munteu el sensor en horitzontal i executeu rutines de calibratge a l’entorn definitiu del dispositiu.

Quina és la durabilitat i hi ha algun tipus de manteniment necessari per a aquest magnetòmetre?

L’HMC5883L és un dispositiu sòlid d’estat sense parts mòbils, per la qual cosa no requereix manteniment periòdic. La seva durabilitat supera els 10 anys en condicions normals (0–70°C, humitat < 85%). Es recomana evitar l’exposició a líquids i cops que puguin danyar la placa o les soldadures.

What advantages does the HMC5883L offer compared with other magnetometers for Arduino?

The HMC5883L stands out for its low power consumption, high resolution (5 mGauss) and accuracy of ±2°, making it suitable for applications where fast response and energy saving are key. Compared with alternatives such as the QMC5883 or MPU9250, it is preferred when standard I2C compatibility and simple integration are priorities, although its measurement range (±1.3–8 Gauss) may be lower than sensors designed for high magnetic field environments.

What are the dimensions and weight of the module and what accessories are included in the box?

The module measures 14 mm x 15 mm, is very compact and lightweight; its typical weight is under 5 g. The package includes the main GY-271 sensor with HMC5883L chip and two pin headers (one straight and one 90-degree angled) for flexible mounting options on breadboards or PCBs.

What should I bear in mind regarding electrical installation and voltage compatibility?

The module operates from a 3 V to 5 V DC supply, so it is directly compatible with most Arduino, STM32 and other microcontroller boards at those logic levels. The I2C bus requires pull-ups on SDA and SCL if they are not already built into your board. Do not use voltages outside this range to avoid permanent damage.

Are there recommendations for calibrating and optimising the sensor's accuracy in real projects?

For maximum accuracy, it is recommended to perform hard iron and soft iron calibration to compensate for distortions caused by nearby metal components and stray magnetic fields. Avoid installing it near electric motors or magnets. Ideally, mount the sensor horizontally and run calibration routines in the device's final environment.

What is its durability and does this magnetometer require any maintenance?

The HMC5883L is a solid-state device with no moving parts, so it does not require periodic maintenance. Its service life exceeds 10 years under normal conditions (0–70°C, humidity < 85%). It is recommended to avoid exposure to liquids and impacts that could damage the board or solder joints.
