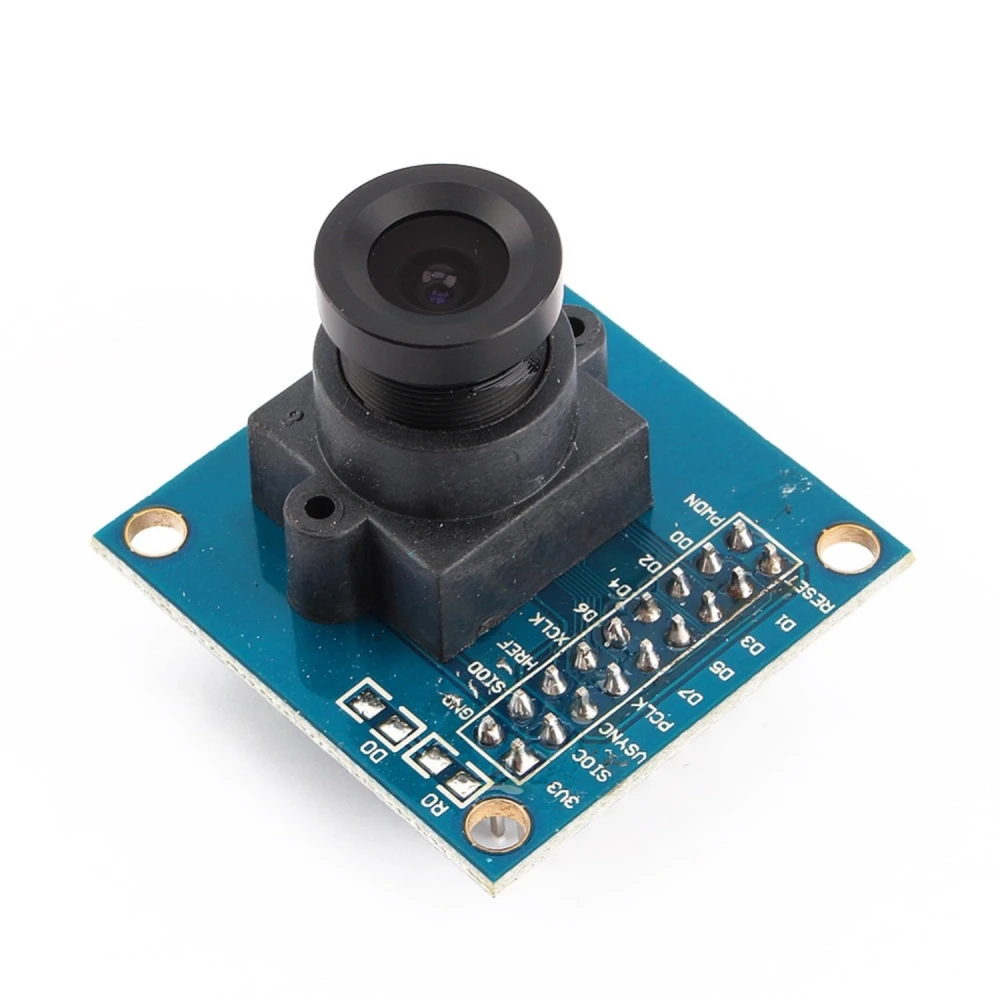

Module caméra Arduino OV7670 300KP 640x480 CMOS EL0442 pour projets

Name: Module caméra Arduino OV7670 300KP 640x480 CMOS EL0442 pour projets
Brand: satkit
SKU: Q030205-OV7670
Price: 7.21 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

7,21€

TVA incluse (HT : 6,01€)

Plus que 5 en stock - commandez vite !

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

Le module caméra Arduino OV7670 300KP est un dispositif compact basé sur le capteur d’image Omnivision OV7670, qui fournit une résolution VGA de 640x480 pixels avec une profondeur de couleur de 8 bits. Ce module est parfait pour les projets électroniques et de robotique nécessitant une capture d’images de bonne qualité à un prix accessible.

Caractéristiques principales :

Résolution : VGA 640x480 pixels à 30fps, adaptée aux applications de vision de base.
Capteur : CMOS Omnivision OV7670, qui améliore la qualité d’image grâce à la réduction du bruit et à la correction des défauts optiques.
Tension d’entrée : 2.5V à 3V, compatible avec les cartes Arduino et autres microcontrôleurs.
Puissance de fonctionnement : 60mW à 15fps en format VGA YUV.
Température de fonctionnement : -30°C à +70°C, adapté à divers environnements.
Taille de l’objectif : 1/6", avec un angle de vision de 25°.
Vitesse maximale d’images : 30fps en résolution VGA.
Rapport signal/bruit : 46dB, garantissant des images nettes.
Plage dynamique : 52dB, pour plus de détails dans des conditions d’éclairage variées.
Contrôles automatiques : AEC, AGC, AWB, ABF, ABLc pour le réglage automatique de l’image.
Qualité d’image réglable : Saturation, teinte, gamma, netteté et réduction du scintillement.
Formats de sortie : 8 bits YUV/YCbCr 4:2:2, RGB 565/555/444 et GRB 4:2:2.

Utilisation typique : Ce module est idéal pour les projets Arduino nécessitant la capture et le traitement d’images, comme la surveillance de base, la reconnaissance d’objets, la robotique et le développement de prototypes de vision artificielle.

Connexions et compatibilité :

VDD: Alimentation.
GND: Masse.
SDIOC: Entrée horloge SCCB.
SDIOD: Entrée/Sortie données SCCB.
VSYNC: Sortie synchronisation verticale.
HREF: Sortie synchronisation horizontale.
PCLK: Sortie horloge des pixels.
XCLK: Entrée horloge du système.
D0-D7: Sortie vidéo parallèle.
REAJUSTE: Entrée reset (actif bas).
PWDN: Entrée mise hors tension (actif haut).

Pour plus d’informations techniques et des exemples d’utilisation, visitez ArduCAM.

Résolution VGA 640x480 pixels à 30fps pour des images nettes.
Capteur CMOS Omnivision OV7670 avec réduction du bruit et correction optique.
Tension d’entrée compatible avec Arduino : 2.5V à 3V.
Contrôle automatique de l’image : AEC, AGC, AWB, ABF, ABLc.
Formats de sortie multiples : YUV, RGB et GRB pour plus de flexibilité.
Large plage de température de fonctionnement : -30°C à +70°C.
Angle de vision de 25° avec objectif 1/6" pour capturer les détails.
Faible consommation d’énergie : 60mW à 15fps en VGA YUV.
Inclut des broches pour une connexion simple et rapide aux microcontrôleurs.

Questions & Réponses des clients

Quins avantatges ofereix el sensor OV7670 davant d’altres mòduls de càmera per a Arduino en el mateix rang de preu?

L’OV7670 destaca pel seu baix cost, integració senzilla amb plataformes Arduino i capacitat per captar imatges en resolució VGA (640x480 píxels) a velocitats acceptables (fins a 30 fps), mantenint un consum energètic baix (60 mW a 15 fps). Tanmateix, no disposa de memòria FIFO interna, cosa que implica un processament més complex respecte a mòduls com l’OV2640, tot i que aquests solen ser més cars.

Quines són les dimensions del mòdul i què inclou exactament la caixa?

El mòdul generalment fa 28 mm x 23 mm x 21 mm (ample x llarg x alt, incloent-hi l’òptica); el pes aproximat és de 8 g. La caixa inclou el mòdul de càmera amb lent integrada i pins soldats, sense cables ni elements addicionals. No s’hi subministra manual físic.

Quines connexions o voltatge requereix per funcionar correctament amb Arduino?

El mòdul requereix alimentació de 2,5 V a 3,0 V; els pins de dades funcionen típicament a 3,3 V i és fonamental no alimentar-lo directament amb 5 V, ja que es podria fer malbé. El control es fa mitjançant la interfície SCCB compatible amb I2C. Es recomana fer servir adaptadors de nivell de voltatge en connectar-lo a plaques Arduino amb lògica de 5 V.

Com afecta la manca de memòria FIFO al rendiment i al processament d’imatges amb microcontroladors bàsics?

En no integrar memòria FIFO, l’OV7670 lliura dades en temps real; això obliga el microcontrolador (com Arduino Uno) a llegir i processar cada píxel al vol, limitant significativament la velocitat de captura i augmentant la complexitat del programari. Per obtenir imatges completes, s’aconsella utilitzar microcontroladors més potents o afegir memòria externa.

Quin rang de temperatura i quines condicions ambientals suporta el mòdul en funcionament continu?

El mòdul OV7670 opera de manera segura entre -30 °C i +70 °C. Es recomana evitar exposicions prolongades a humitat elevada o pols sense protecció addicional, ja que la lent no està segellada. Les toleràncies mecàniques estàndard no asseguren resistència a l’aigua ni a impactes intensos.

What advantages does the OV7670 sensor offer over other camera modules for Arduino in the same price range?

The OV7670 stands out for its low cost, easy integration with Arduino platforms and its ability to capture images at VGA resolution (640x480 pixels) at acceptable speeds (up to 30 fps), while maintaining low power consumption (60 mW at 15 fps). However, it lacks internal FIFO memory, which means more complex processing compared with modules such as the OV2640, although these are usually more expensive.

What are the module dimensions and what exactly is included in the box?

The module generally measures 28 mm x 23 mm x 21 mm (width x length x height, including the optics); approximate weight is 8 g. The box includes the camera module with integrated lens and soldered pins, with no cables or additional items. No printed manual is supplied.

What connections or voltage does it require to operate correctly with Arduino?

The module requires a 2.5 V to 3.0 V supply; the data pins typically operate at 3.3 V and it is essential not to power it directly with 5 V, as this could damage it. Control is via the SCCB interface, compatible with I2C. Voltage level shifters are recommended when connecting to Arduino boards with 5 V logic.

How does the lack of FIFO memory affect performance and image processing with basic microcontrollers?

Without integrated FIFO memory, the OV7670 outputs data in real time; this forces the microcontroller (such as an Arduino Uno) to read and process each pixel on the fly, significantly limiting capture speed and increasing software complexity. To obtain full images, it is advisable to use more powerful microcontrollers or add external memory.

What temperature range and environmental conditions can the module withstand during continuous operation?

The OV7670 module operates safely between -30°C and +70°C. It is recommended to avoid prolonged exposure to high humidity or dust without additional protection, as the lens is not sealed. Standard mechanical tolerances do not guarantee resistance to water or heavy impacts.
