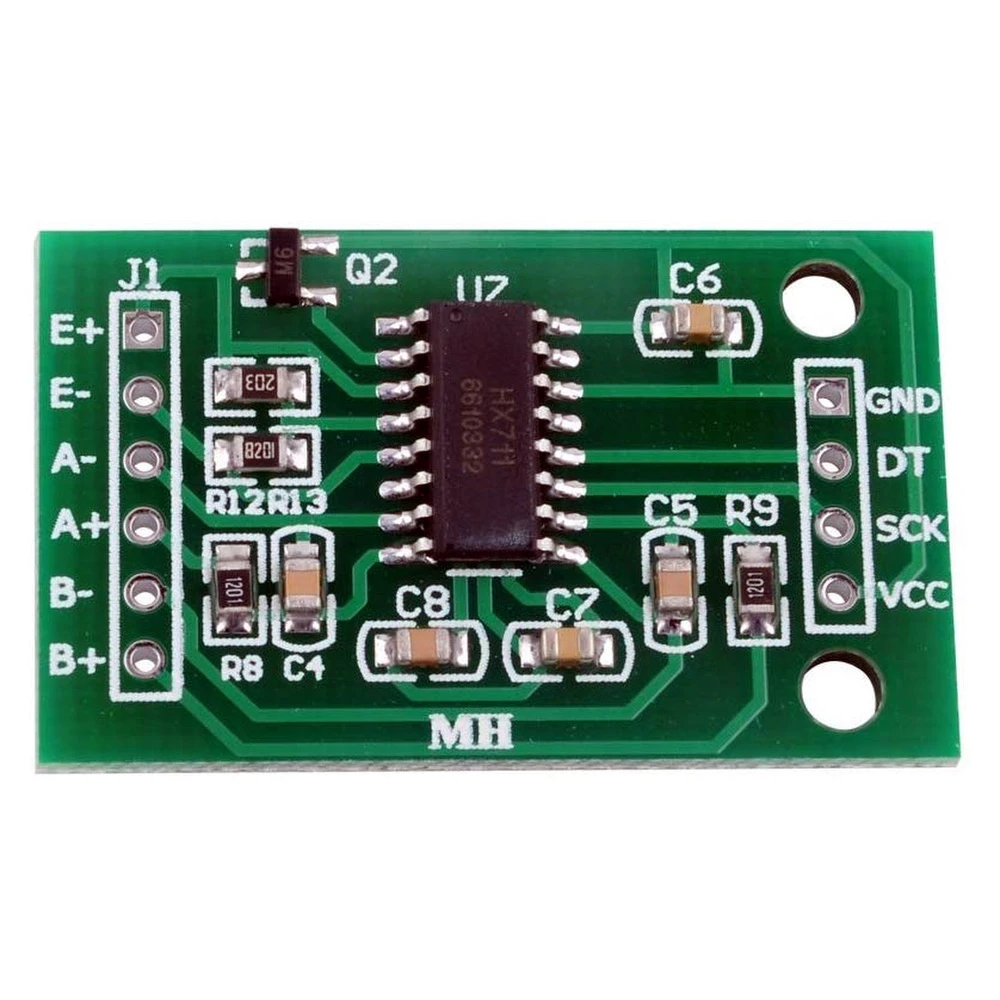

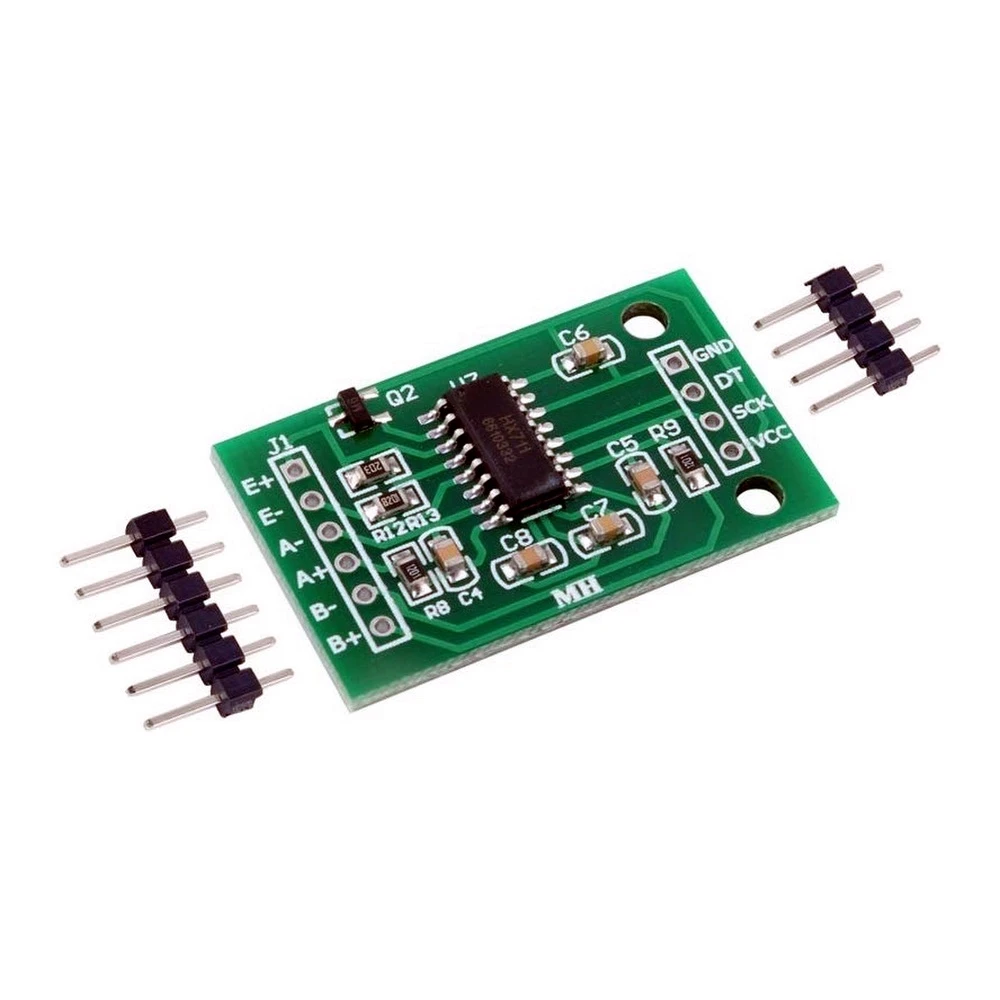

Le HX711 capteur de pesée Arduino est un module de conversion analogique-numérique (A/N) conçu pour des applications de haute précision dans la mesure du poids et de la pression. Ce module utilise une puce convertisseur 24 bits qui permet d’obtenir des lectures exactes et fiables, idéal pour des projets avec Arduino et d’autres microcontrôleurs.

Ce module dispose de deux canaux d’entrée analogique différentiels sélectionnables, ce qui permet de connecter différents capteurs de pression ou cellules de charge. Il intègre un amplificateur à gain programmable (PGA) avec des options de gain de 32, 64 et 128, qui améliore la sensibilité et la précision des mesures.

Caractéristiques principales :

Deux canaux d’entrée différentiels pour plus de flexibilité avec les capteurs.
Amplificateur PGA actif à faible bruit avec gain sélectionnable (32, 64, 128).
Régulateur d’alimentation intégré pour l’ADC et la cellule de charge.
Oscillateur interne ne nécessitant aucun composant externe, avec option de cristal externe.
Réinitialisation automatique à la mise sous tension du module.
Interface numérique série simple, pilotée par broches sans programmation complexe.
Vitesse de sortie sélectionnable : 10 échantillons par seconde (SPS) ou 80 SPS.
Rejet simultané des interférences de 50 et 60 Hz pour une meilleure stabilité.
Faible consommation de courant : moins de 1.5 mA en fonctionnement normal.
Plage de tension de fonctionnement : 2.6 V à 5.5 V compatible avec Arduino.
Plage de température de fonctionnement : -20 °C à +85 °C.

Utilisations typiques :

Conception et réalisation de balances électroniques de haute précision.
Mesure de pression avec des capteurs de type pont.
Projets d’électronique et de robotique avec Arduino nécessitant une mesure analogique précise.
Intégration dans des systèmes de contrôle et de surveillance industriels.

Ce module est compatible avec les cartes Arduino et d’autres microcontrôleurs prenant en charge la communication numérique série. Son faible coût et sa haute précision en font une excellente option pour les développeurs et les passionnés à la recherche d’un capteur de pesée et de pression fiable.

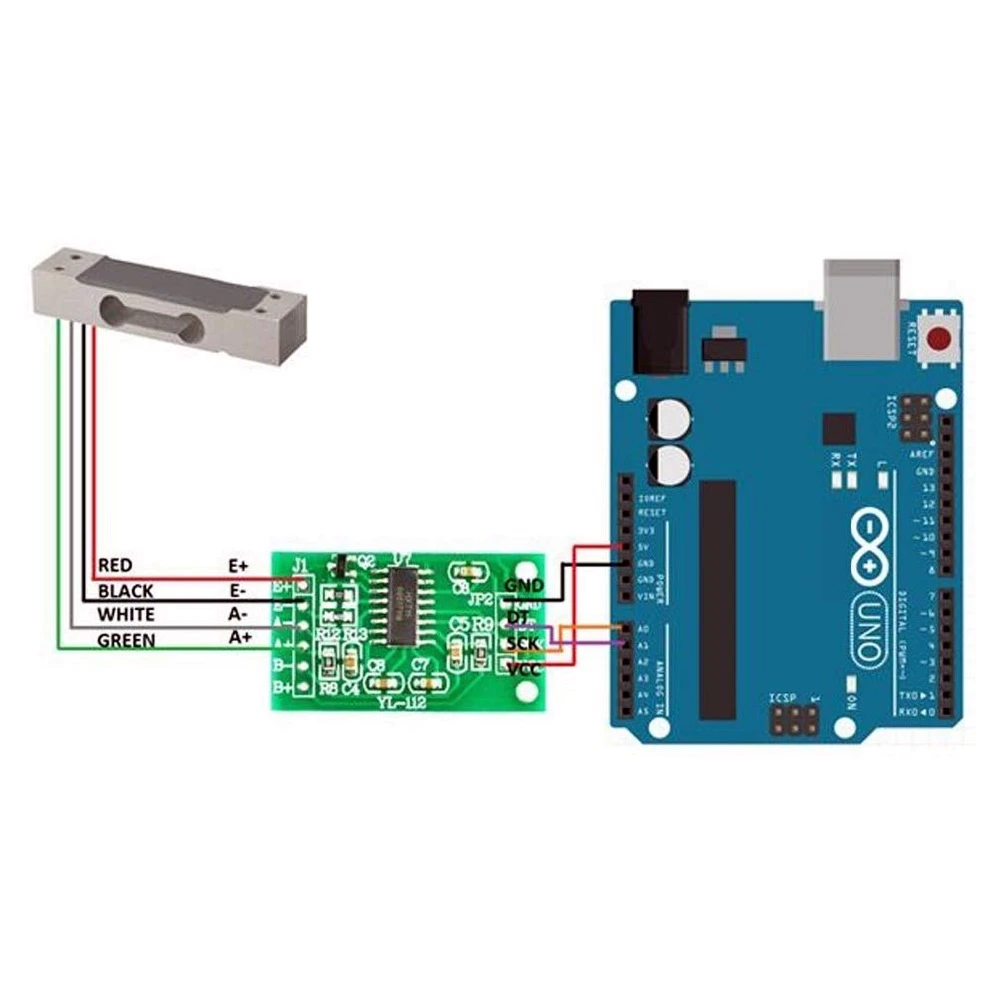

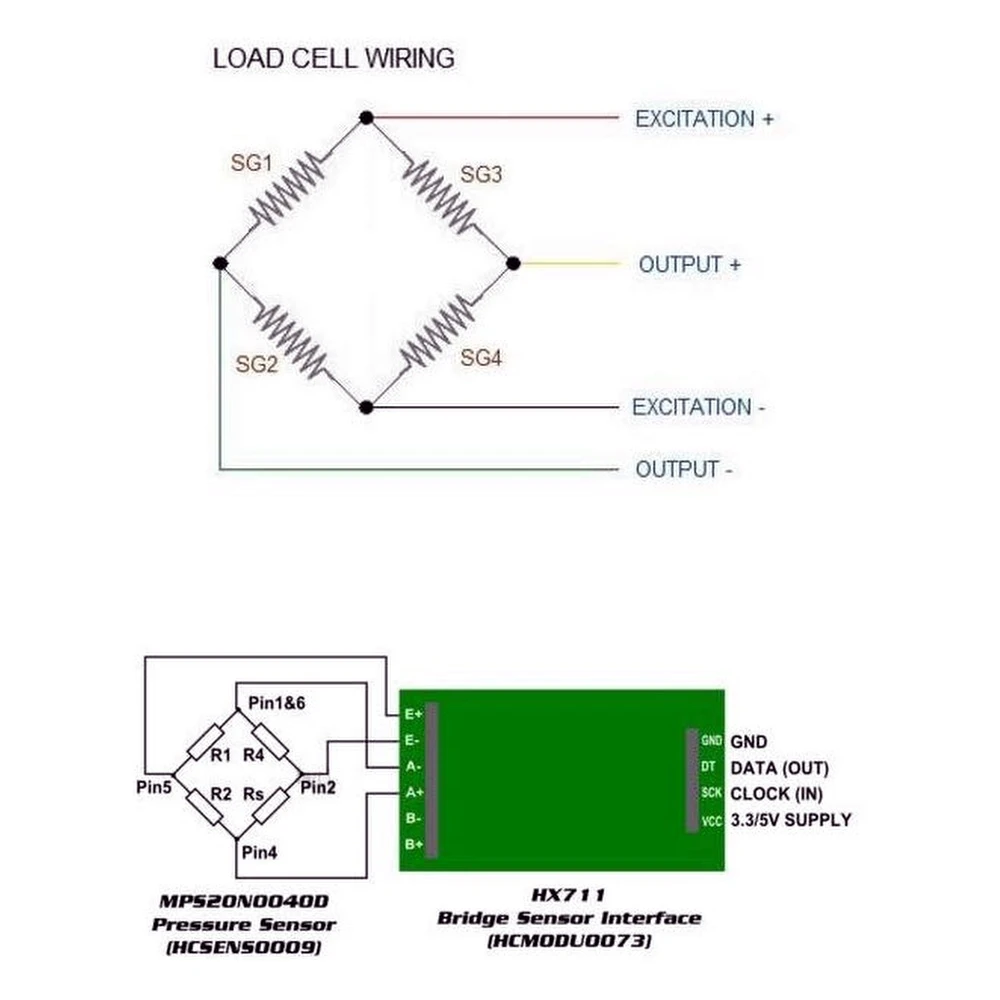

Pour son utilisation, il est recommandé de connecter la cellule de charge ou le capteur de pression aux entrées différentielles et d’alimenter le module avec une tension comprise dans la plage spécifiée. La lecture numérique peut être obtenue via des bibliothèques compatibles avec Arduino qui facilitent l’intégration et la programmation.

Deux canaux d’entrée analogique différentiels sélectionnables
Amplificateur PGA à faible bruit avec gain programmable 32, 64, 128
Régulateur d’alimentation intégré pour l’ADC et la cellule de charge
Oscillateur interne sans besoin de composants externes
Interface numérique série simple, sans programmation complexe
Vitesse de sortie sélectionnable : 10 SPS ou 80 SPS
Rejet simultané des interférences 50 et 60 Hz
Faible consommation : moins de 1.5 mA en fonctionnement normal
Plage de tension : 2.6 à 5.5 V compatible avec Arduino
Plage de température : -20 °C à +85 °C

Questions & Réponses des clients

Quins són els principals avantatges del sensor HX711 davant d’altres mòduls de pesatge A/D per a Arduino?

El HX711 destaca pel seu convertidor A/D de 24 bits de precisió, que permet obtenir mesures més sensibles i estables en comparació amb mòduls de menor resolució (com els de 12 o 16 bits). El seu doble canal diferencial facilita aplicacions de doble cèl·lula i el guany programable (128 i 64) ofereix flexibilitat per a diferents rangs de càrrega. A més, integra un regulador de voltatge i un oscil·lador intern, simplificant el circuit i reduint el cost en comparació amb alternatives que requereixen components externs.

Quines consideracions d’instal·lació he de tenir per obtenir mesures precises amb aquest sensor?

Per a mesures òptimes, es recomana col·locar el mòdul sobre una superfície estable, minimitzar les interferències electromagnètiques i cablejar amb conductors curts i trenats entre el HX711 i la cèl·lula de càrrega. És important connectar una sola font d’alimentació compartida amb el microcontrolador per evitar sorolls i fer calibracions periòdiques del sistema segons l’entorn i la cèl·lula utilitzada.

Quins són els límits de precisió i possibles fonts d’error en l’ús del HX711?

El HX711 ofereix una resolució teòrica de fins a 24 bits, però a la pràctica el seu error típic és d’entre 1-2 μV/bit i la precisió depèn molt de la qualitat de la cèl·lula de càrrega, el soroll elèctric, el guany seleccionat i la velocitat de mostreig (10SPS millora el soroll respecte a 80SPS). Les fonts d’error habituals inclouen fluctuacions tèrmiques, alimentació inestable i mala connexió dels cables. És recomanable aïllar bé el sistema i calibrar-lo en l’entorn real d’ús.

What are the main advantages of the HX711 sensor compared with other A/D weighing modules for Arduino?

The HX711 stands out for its 24-bit precision A/D converter, which allows more sensitive and stable measurements compared with lower-resolution modules (such as 12- or 16-bit ones). Its dual differential channel makes dual-cell applications easier, and the programmable gain (128 and 64) offers flexibility for different load ranges. It also integrates a voltage regulator and internal oscillator, simplifying the circuit and reducing cost compared with alternatives that require external components.

What installation considerations should I keep in mind to obtain accurate measurements with this sensor?

For optimum measurements, it is recommended to place the module on a stable surface, minimise electromagnetic interference and use short, twisted conductors between the HX711 and the load cell. It is important to connect a single shared power supply with the microcontroller to avoid noise and to carry out periodic calibration of the system according to the environment and the load cell used.

What are the accuracy limits and possible sources of error when using the HX711?

The HX711 offers a theoretical resolution of up to 24 bits, but in practice its typical error is between 1–2 μV/bit and accuracy depends heavily on the quality of the load cell, electrical noise, selected gain and sampling rate (10 SPS improves noise compared with 80 SPS). Common sources of error include thermal fluctuations, unstable power supply and poor cable connections. It is advisable to isolate the system properly and calibrate it in the real operating environment.

What are the main advantages of the HX711 sensor compared with other A/D load cell modules for Arduino?

The HX711 stands out for its 24-bit precision A/D converter, which allows more sensitive and stable measurements compared with lower-resolution modules (such as 12- or 16-bit ones). Its dual differential channel supports dual-cell applications, and the programmable gain (128 and 64) offers flexibility for different load ranges. It also integrates a voltage regulator and internal oscillator, simplifying the circuit and reducing cost compared with alternatives that require external components.

What installation considerations should I keep in mind to obtain accurate measurements with this sensor?

For optimum measurements, it is recommended to place the module on a stable surface, minimise electromagnetic interference and use short, twisted conductors between the HX711 and the load cell. It is important to use a single shared power supply with the microcontroller to avoid noise and to carry out periodic calibration of the system according to the environment and the load cell used.

What are the accuracy limits and possible sources of error when using the HX711?

The HX711 offers a theoretical resolution of up to 24 bits, but in practice its typical error is between 1–2 μV/bit and accuracy depends heavily on the quality of the load cell, electrical noise, selected gain and sampling rate (10SPS improves noise compared with 80SPS). Common sources of error include thermal fluctuations, unstable power supply and poor cable connections. It is advisable to isolate the system properly and calibrate it in the real operating environment.

Vilka är de främsta fördelarna med HX711-sensorn jämfört med andra A/D-vågmoduler för Arduino?

HX711 utmärker sig med sin 24-bitars A/D-omvandlare, vilket ger känsligare och stabilare mätningar jämfört med moduler med lägre upplösning (som 12 eller 16 bitar). Dess dubbla differentiella kanal underlättar tillämpningar med dubbla celler och den programmerbara förstärkningen (128 och 64) ger flexibilitet för olika lastområden. Dessutom integrerar den en spänningsregulator och intern oscillator, vilket förenklar kretsen och minskar kostnaden jämfört med alternativ som kräver externa komponenter.
