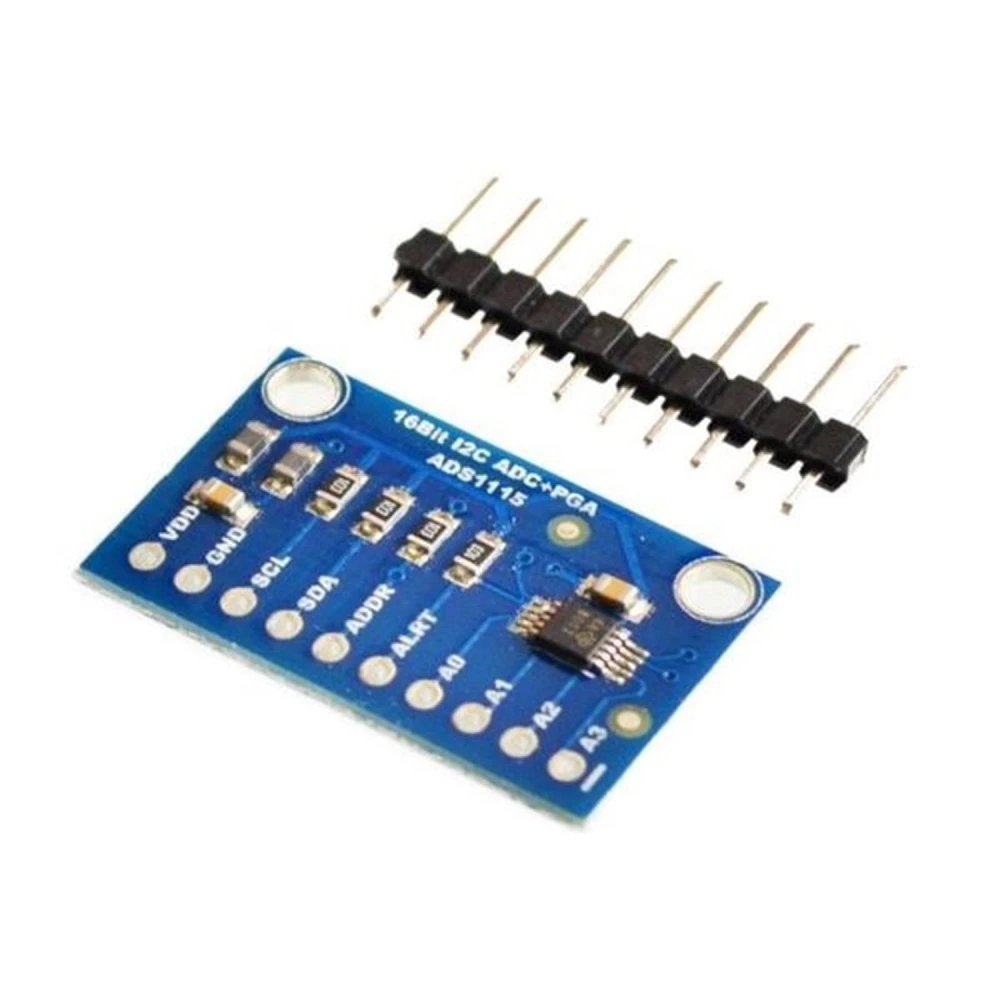

ADS1115 module ADC 4 canaux 16 bits I2C avec gain

Name: ADS1115 module ADC 4 canaux 16 bits I2C avec gain
Brand: satkit
SKU: G000101--ADS1115-conversor
Price: 4.80 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

4,80€

TVA incluse (HT : 4,00€)

En stock - Expédié immédiatement

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

Le module ADC ADS1115 Arduino 4 canaux est un convertisseur analogique-numérique externe qui se connecte facilement à des microcontrôleurs comme Arduino via l'interface I2C. Ce module offre quatre canaux d'entrée analogique avec une résolution de 16 bits, permettant des mesures précises et fiables pour vos projets d'électronique et d'automatisation.

Ce module se distingue par son amplificateur de gain intégré, qui améliore la sensibilité et permet de détecter avec plus de précision les signaux de faible tension. De plus, l'ADS1115 dispose de quatre adresses sélectionnables via la broche ADDRESS, facilitant la connexion de plusieurs modules sur un même bus I2C.

Caractéristiques principales :

Résolution ADC : 16 bits (15 bits pour la mesure et 1 bit pour le signe)
Interface de communication : I2C
Canaux disponibles : 4 entrées analogiques (AN0, AN1, AN2, AN3) ou 2 entrées différentielles
Tension d'entrée : 2.0 à 5.5 V
Tension d'entrée par canal : 0 à VDD
Consommation en mode continu : environ 150 µA
Vitesse d'échantillonnage programmable : entre 8 et 860 échantillons par seconde (sps)
Taille du module : environ 17 x 28 x 0.1 mm
Taille des broches : environ 11 x 25 mm

Utilisations typiques :

Mesure précise de capteurs analogiques dans des projets Arduino
Lecture de signaux de faible tension ou de signaux avec valeurs négatives
Applications nécessitant une haute résolution et une grande précision dans l'acquisition de données
Automatisation et contrôle industriel à petite échelle

Compatibilité : Compatible avec les cartes Arduino et d'autres microcontrôleurs prenant en charge la communication I2C. Son intégration facile permet d'augmenter la capacité d'entrée analogique et d'améliorer la précision par rapport aux ADC internes d'Arduino.

Contenu du colis :

1 x Module ADC ADS1115 Pro avec 4 canaux, 16 bits, interface I2C et amplificateur de gain

Ce module est une solution idéale pour ceux qui cherchent à améliorer la précision de leurs mesures analogiques dans des projets électroniques, en libérant le processeur principal et en facilitant la lecture de signaux complexes ou de faible niveau.

Résolution ADC 16 bits pour des mesures précises
Interface I2C pour une connexion facile avec Arduino
4 canaux analogiques ou 2 différentiels pour plusieurs entrées
Amplificateur de gain intégré pour les signaux faibles
Tension d'entrée entre 2.0 et 5.5 V compatible avec Arduino
Vitesse d'échantillonnage réglable entre 8 et 860 sps
Faible consommation en mode continu (150 µA)
Format compact pour une intégration simple dans vos projets

Questions & Réponses des clients

Quines són les dimensions i el pes exactes del mòdul ADS1115 inclòs al paquet?

El mòdul ADS1115 fa aproximadament 28 mm de llarg, 17 mm d'ample i 1 mm de gruix. Els pins sobresurten uns 11 x 25 mm. El seu pes és inferior a 5 grams, tenint en compte l'absència de carcassa i els materials lleugers típics dels circuits impresos.

Quines mesures de precaució s'han de prendre per evitar danys per sobrevoltatge a les entrades analògiques?

Les entrades analògiques accepten un rang de 0 a VDD (com a màxim l'alimentació connectada), o limitat per la configuració de guany. No han de superar mai el voltatge d'alimentació ni tampoc aplicar-s'hi senyals negatius (excepte en mode diferencial, segons els límits del datasheet). Es recomana fer servir divisors de tensió o condicionadors si el sensor supera aquest rang.

Quin és el màxim rendiment en velocitat de mostreig i com es compara amb altres opcions I2C similars?

L'ADS1115 permet programar la velocitat entre 8 i 860 mostres per segon (sps) per canal. Això el situa per sobre d'ADCs I2C de 12 bits com l'ADS1015, però per sota de solucions SPI que poden superar els 1000 sps. Si prioritzeu precisió per sobre de velocitat, l'ADS1115 és una opció equilibrada per a mesures d'alta resolució amb velocitat moderada.

What are the exact dimensions and weight of the ADS1115 module included in the package?

The ADS1115 module measures approximately 28 mm long, 17 mm wide and 1 mm thick. The pins protrude by about 11 x 25 mm. Its weight is under 5 grams, considering the absence of a casing and the lightweight materials typical of printed circuit boards.

What precautions should be taken to avoid damage from overvoltage on the analogue inputs?

The analogue inputs accept a range from 0 to VDD (the maximum supply voltage connected), or as limited by the gain setting. They must never exceed the supply voltage, and negative signals must not be applied (except in differential mode, within the limits of the datasheet). It is recommended to use voltage dividers or signal conditioning if the sensor exceeds this range.

What is the maximum sampling speed, and how does it compare with other similar I2C options?

The ADS1115 allows the sampling rate to be set between 8 and 860 samples per second (sps) per channel. This places it above 12-bit I2C ADCs such as the ADS1015, but below SPI solutions that can exceed 1000 sps. If you prioritise accuracy over speed, the ADS1115 is a balanced option for high-resolution measurements at moderate speed.

What are the exact dimensions and weight of the ADS1115 module included in the package?

The ADS1115 module measures approximately 28 mm long, 17 mm wide and 1 mm thick. The pins protrude by around 11 x 25 mm. Its weight is less than 5 grams, considering the absence of a housing and the lightweight materials typical of printed circuit boards.

What precautions should be taken to avoid damage from overvoltage on the analogue inputs?

The analogue inputs accept a range from 0 to VDD (maximum connected supply), or limited by the gain setting. They must never exceed the supply voltage, nor should negative signals be applied (except in differential mode, according to the datasheet limits). It is recommended to use voltage dividers or signal conditioning if the sensor exceeds this range.

What is the maximum sampling speed, and how does it compare with other similar I2C options?

The ADS1115 allows the speed to be set between 8 and 860 samples per second (sps) per channel. This places it above 12-bit I2C ADCs such as the ADS1015, but below SPI solutions that can exceed 1000 sps. If you prioritise accuracy over speed, the ADS1115 is a balanced option for high-resolution measurements at moderate speed.

Vilka är de exakta måtten och vikten för ADS1115-modulen som ingår i paketet?

ADS1115-modulen mäter ungefär 28 mm i längd, 17 mm i bredd och 1 mm i tjocklek. Pinnarna sticker ut cirka 11 x 25 mm. Vikten är under 5 gram, med tanke på avsaknaden av kapsling och de lätta material som typiskt används i kretskort.
