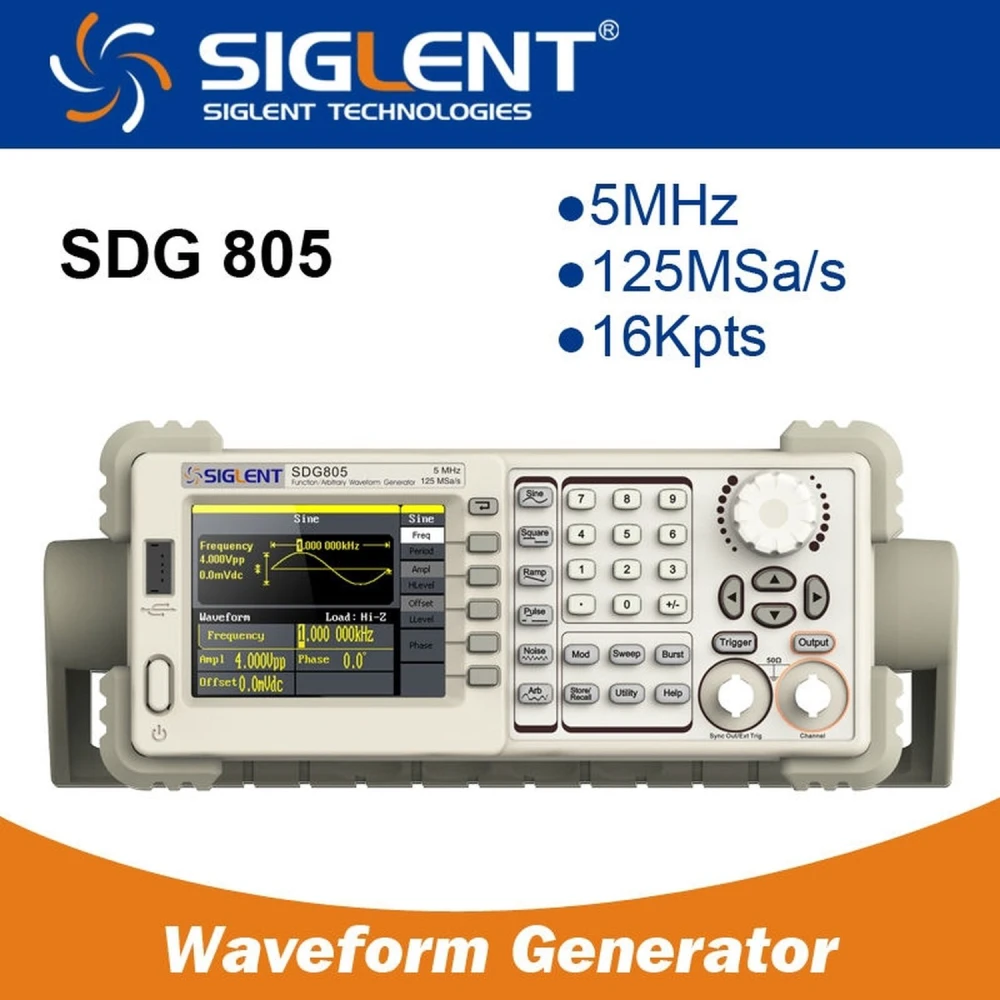

Générateur de fonctions arbitraires Siglent SDG805 5MHz avec EasyPulse
Marque : Siglent
TVA incluse (HT : 159,00€)
Descripción general
Le Générateur de fonctions arbitraires Siglent SDG805 5MHz est un instrument électronique conçu pour générer des signaux avec une grande précision et une grande polyvalence. Équipé d’une fréquence de sortie maximale de 5 MHz et d’une vitesse d’échantillonnage de 125 MSa/s, ce générateur est idéal pour les tests, le développement et la maintenance en électronique, télécommunications et laboratoires de recherche.
Grâce à sa technologie innovante EasyPulse, le SDG805 peut émettre des impulsions avec une faible gigue et des fronts montants et descendants rapides, indépendamment de la fréquence. Cela permet un contrôle précis du rapport cyclique, de la largeur et du front de l’impulsion, dépassant les performances des générateurs DDS conventionnels.
Características principales
- Technologie DDS avancée avec résolution verticale de 14 bits pour des signaux clairs et précis.
- Sortie monocanal avec 5 formes d’onde standard et 46 types de formes arbitraires intégrées, y compris DC.
- Fonctions de modulation complètes : AM, DSB-AM, FM, PM, FSK, ASK, PWM, balayage linéaire/logarithmique et rafale.
- Interface USB standard (Host et périphérique) pour le stockage sur U-Disk et les mises à jour logicielles.
- 10 emplacements de stockage non volatile pour des formes d’onde arbitraires personnalisées.
- Compatible avec les oscilloscopes numériques de stockage SIGLENT pour une intégration et une analyse avancée.
- Logiciel EasyWave pour l’édition et la configuration simples des formes d’onde arbitraires.
Especificaciones técnicas
- Modelo: SDG805
- Frecuencia máxima de salida: 5 MHz
- Canales de salida: 1
- Velocidad de muestreo: 125 MSa/s
- Longitud de onda: 16 kpts
- Resolución de frecuencia: 1 µHz
- Resolución vertical: 14 bits
- Formas de onda: Sinusoïdale, carrée, rampe, impulsion, gaussienne, bruit blanc gaussien, et 46 formes arbitraires
- Rango de frecuencia para onda sinusoidal y cuadrada: 1 µHz a 5 MHz
- Rango de frecuencia para pulso: 500 µHz a 5 MHz
- Rango de frecuencia para rampa/triangular: 1 µHz a 300 kHz
- Ancho de banda de ruido blanco gaussiano: >5 MHz (-3 dB)
- Funciones de modulación: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Configuración estándar: USB Host y dispositivo USB
- Amplitud (Alta resistencia): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Usos típicos
Ce générateur est idéal pour les ingénieurs, techniciens et étudiants qui ont besoin d’une source de signal fiable pour les tests de circuits, la simulation de signaux, le développement de dispositifs électroniques et l’expérimentation en laboratoire. Sa compatibilité avec les oscilloscopes SIGLENT facilite l’analyse conjointe des signaux générés et mesurés.
Compatibilité y software
Le SDG805 s’intègre facilement avec d’autres équipements SIGLENT et se configure via le logiciel EasyWave, qui permet d’éditer et de personnaliser des formes d’onde arbitraires afin de répondre à des besoins spécifiques.
Conclusión
Le générateur de fonctions arbitraires Siglent SDG805 5MHz se distingue par sa précision, sa variété de formes d’onde et sa technologie avancée EasyPulse, ce qui en fait un outil essentiel pour tout environnement technique nécessitant des signaux de haute qualité et de la flexibilité.
- Technologie DDS avancée avec résolution verticale de 14 bits pour des signaux précis
- Fréquence de sortie maximale de 5 MHz avec vitesse d’échantillonnage de 125 MSa/s
- 46 formes d’onde arbitraires intégrées et 5 formes standard
- Fonctions de modulation complètes : AM, FM, PM, DSB-AM, FSK, ASK, PWM, balayage et rafale
- Technologie EasyPulse pour des impulsions à faible gigue et fronts rapides
- Interface USB pour le stockage et les mises à jour logicielles
- Compatible avec les oscilloscopes numériques SIGLENT et le logiciel EasyWave
Questions & Réponses des clients
Quin manteniment requereix l'equip i quina és la seva expectativa de durabilitat en ús de laboratori estàndard?
El SDG805 requereix una neteja periòdica externa (sense dissolvents agressius) i mantenir les ventilacions lliures de pols. No hi ha peces de desgast mecànic intern. La seva expectativa de durabilitat pot superar els 5 anys en entorns controlats, sempre dins les especificacions de temperatura (0–40 °C) i amb una alimentació segura.
Què passa si la forma d'ona d'usuari supera la memòria interna o el nombre d'espais disponibles?
El SDG805 permet emmagatzemar fins a 10 formes arbitràries a la seva memòria no volàtil. Si se supera aquest límit, caldrà sobreescriure'n una d'existent o fer servir una memòria USB externa per carregar formes segons les necessitats. La gestió de memòria no admet ampliacions internes.
Quina precisió i resolució ofereix en freqüència i amplitud? Quins són els seus límits operatius?
Ofereix una freqüència màxima de 5 MHz, velocitat de mostreig de 125 MSa/s i resolució vertical de 14 bits. La precisió de freqüència és de l’ordre de ±30 ppm, i l’amplitud és configurable típicament entre 2 mVpp i 20 Vpp, depenent de la càrrega. No s’ha d’utilitzar per sobre de 5 MHz ni superar les tensions especificades per evitar distorsió i dany.
What maintenance does the unit require and what is its expected lifespan in standard laboratory use?
The SDG805 requires periodic external cleaning (without aggressive solvents) and keeping the ventilation openings free of dust. There are no internal mechanical wear parts. Its expected lifespan can exceed 5 years in controlled environments, provided it is used within the specified temperature range (0–40 °C) and with a safe power supply.
What happens if the user waveform exceeds the internal memory or the number of available slots?
The SDG805 can store up to 10 arbitrary waveforms in its non-volatile memory. If this limit is exceeded, you will need to overwrite an existing waveform or use an external USB memory device to load waveforms as required. The memory management does not support internal expansion.
What accuracy and resolution does it offer in frequency and amplitude? What are its operating limits?
It offers a maximum frequency of 5 MHz, a sampling rate of 125 MSa/s and 14-bit vertical resolution. Frequency accuracy is in the order of ±30 ppm, and amplitude is typically configurable between 2 mVpp and 20 Vpp, depending on the load. It should not be used above 5 MHz or beyond the specified voltages to avoid distortion and damage.
What maintenance does the unit require, and what is its expected service life under standard laboratory use?
The SDG805 requires periodic external cleaning (without aggressive solvents) and keeping the vents free of dust. There are no internal mechanical wear parts. Its expected service life can exceed 5 years in controlled environments, provided it is used within the specified temperature range (0–40 °C) and with a safe power supply.
What happens if the user waveform exceeds the internal memory or the number of available slots?
The SDG805 can store up to 10 arbitrary waveforms in its non-volatile memory. If this limit is exceeded, you will need to overwrite an existing waveform or use an external USB memory device to load waveforms as required. The memory management does not support internal expansion.
Vilken precision och upplösning erbjuder den för frekvens och amplitud? Vilka är dess driftsgränser?
Den erbjuder en maximal frekvens på 5 MHz, samplingshastighet på 125 MSa/s och vertikal upplösning på 14 bitar. Frekvensnoggrannheten ligger i storleksordningen ±30 ppm, och amplituden kan vanligtvis ställas in mellan 2 mVpp och 20 Vpp beroende på belastning. Den bör inte användas över 5 MHz eller över de angivna spänningarna för att undvika distorsion och skador.
Vilket underhåll kräver utrustningen och vilken livslängd kan man förvänta sig vid standardanvändning i laboratorium?
SDG805 kräver regelbunden extern rengöring (utan aggressiva lösningsmedel) och att ventilationsöppningarna hålls fria från damm. Det finns inga interna mekaniska slitdelar. Livslängden kan överstiga 5 år i kontrollerade miljöer, så länge den används inom specifikationerna för temperatur (0–40 °C) och säker strömförsörjning.
