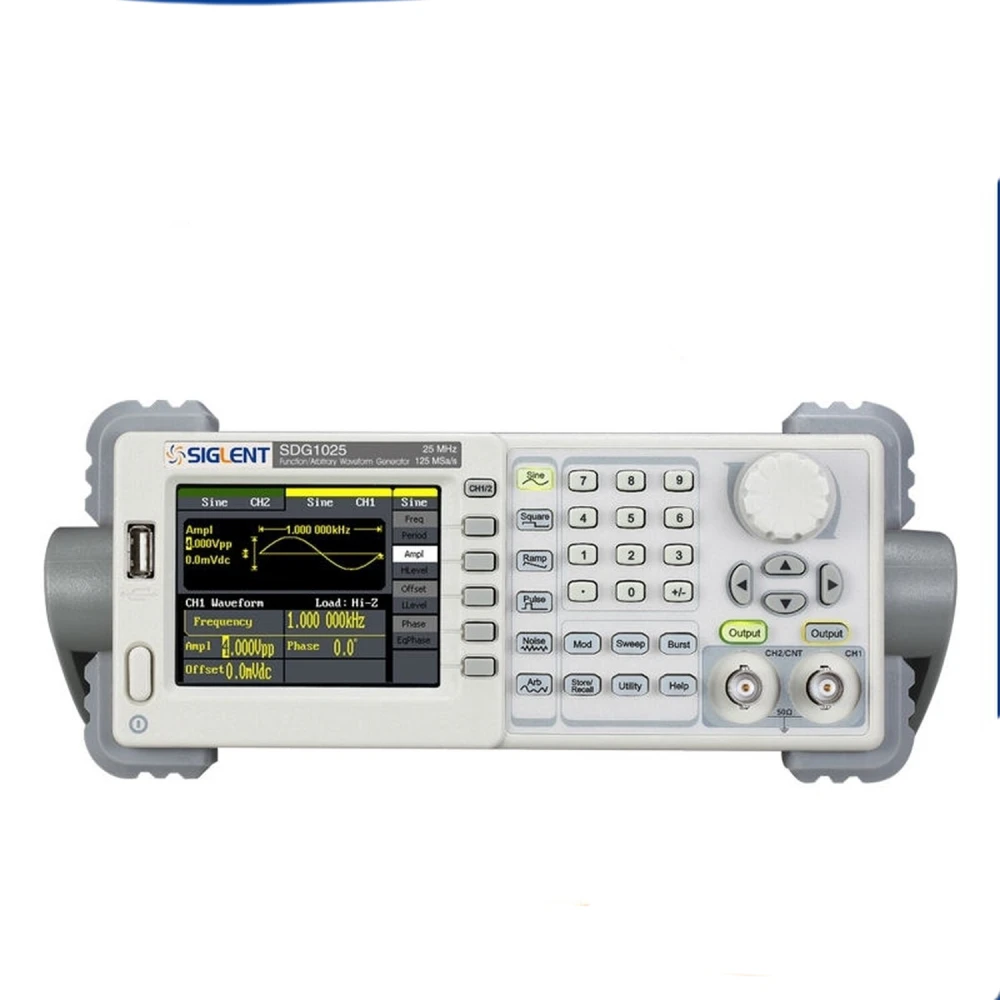

Générateur de fonctions arbitraire Siglent SDG1025 25MHz pour applications électroniques
Marque : Siglent
TVA incluse (HT : 274,00€)
Le générateur de fonctions arbitraire Siglent SDG1025 25MHz est un outil essentiel pour les ingénieurs et techniciens qui recherchent précision et polyvalence dans la génération de signaux électroniques. Équipé de la technologie DDS (Direct Digital Synthesis), cet appareil permet de générer des signaux avec une grande fidélité et stabilité, idéal pour les applications en laboratoire, le développement de produits et les tests électroniques.
Caractéristiques et principaux avantages :
- Technologie DDS avec double sortie et phase réglable pour plus de flexibilité dans les signaux générés.
- Fréquence de sortie maximale de 25MHz, adaptée à une large variété d’applications électroniques.
- Vitesse d’échantillonnage de 125 MSa/s et résolution verticale de 14 bits, garantissant des signaux précis et détaillés.
- Longueur d’onde de 16Kpts permettant de générer des formes d’onde complexes et arbitraires.
- Inclut 5 formes d’onde standard (sinusoïdale, carrée, rampe, impulsion, bruit blanc gaussien) et 48 formes arbitraires intégrées pour divers besoins.
- Haute précision avec compteur de fréquence intégré atteignant jusqu’à 200MHz.
- Fonctions de modulation avancées telles que AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep et Burst pour des tests spécialisés.
- Connectivité standard avec USB Host et Device, prise en charge du stockage sur disque U et option de mise à niveau avec port GPIB.
- Compatibilité avec les oscilloscopes numériques de la série SDS1000 et commande à distance pour une intégration efficace dans les systèmes de mesure.
Spécifications techniques :
- Modèle : SDG1025
- Fréquence de sortie maximale : 25MHz
- Canaux de sortie : 2
- Vitesse d’échantillonnage : 125 MSa/s
- Longueur d’onde : 16 kpts
- Résolution de fréquence : 1 μHz
- Résolution verticale : 14 bits
- Formes d’onde : sinusoïdale, carrée, rampe, impulsion, bruit blanc gaussien, 48 formes arbitraires intégrées
- Plage des ondes :
- Onde sinusoïdale : 1 μHz à 25MHz
- Onde carrée : 1 μHz à 25MHz
- Impulsion : 500 μHz à 5MHz
- Rampe : 1 μHz à 300KHz
- Bruit blanc gaussien : bande passante 25MHz (-3dB)
- Onde arbitraire : 1 μHz à 5MHz
- Fonctions de modulation : AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Compteur de fréquence : 100 mHz à 200 MHz
- Connectivité : USB Host & Device, port USB-GPIB optionnel
- Taille : 229mm × 105mm × 281mm
Ce générateur est idéal pour ceux qui recherchent un équipement fiable pour la génération de signaux dans le développement, le test et la maintenance de circuits électroniques. Sa capacité à produire plusieurs formes d’onde et sa haute résolution en font un appareil indispensable dans les environnements professionnels et éducatifs.
Compatibilité et utilisation :
Le Siglent SDG1025 se connecte facilement aux oscilloscopes numériques, en particulier à la série SDS1000, permettant une analyse conjointe des signaux. Son interface USB facilite le transfert de données et la mise à jour du logiciel, tandis que l’option de port GPIB élargit ses possibilités d’intégration dans des systèmes automatisés.
Avec des fonctions de modulation avancées et une large plage de fréquences, ce générateur est parfait pour les applications en laboratoires d’électronique, le développement de produits, l’enseignement technique et les tests de dispositifs électroniques.
- Technologie DDS avec double sortie et phase réglable
- Fréquence de sortie maximale : 25MHz
- Vitesse d’échantillonnage : 125 MSa/s avec résolution verticale de 14 bits
- 48 formes d’onde arbitraires intégrées et 5 formes standard
- Fonctions de modulation : AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Compteur de fréquence intégré jusqu’à 200MHz
- Connectivité USB Host & Device, option de port USB-GPIB
- Compatible avec les oscilloscopes numériques SDS1000 et la commande à distance
Questions & Réponses des clients
Quines són les especificacions clau sobre resolució i precisió que impacten la qualitat dels senyals generats?
El generador utilitza una velocitat de mostreig de 125 MSa/s, resolució vertical de 14 bits i resolució de freqüència d’1 µHz. Això proporciona un nivell de detall adequat per a aplicacions de laboratori exigents, tot i que en senyals molt complexes o a freqüències màximes pot haver-hi lleus artefactes típics de l’arquitectura DDS.
Què requereix la seva posada en marxa i què inclou la caixa en comprar l’SDG1025?
La unitat sol incloure el generador, cable d’alimentació, manual, dos cables BNC i programari associat. La seva instal·lació bàsica requereix connexió a la xarxa elèctrica (típicament 100–240 V AC) i vinculació als equips de mesura mitjançant els connectors BNC frontals.
Com es compara l’SDG1025 amb generadors de funcions arbitràries de la competència en el rang de 25 MHz?
Comparat objectivament, l’SDG1025 destaca per la seva relació qualitat-preu, resolució de 14 bits i varietat de formes d’ona integrades. Davant de models de gamma similar (p. ex., Tektronix AFG1022), ofereix un rang de freqüències de sortida lleugerament superior i més formes d’ona arbitràries, tot i que equips de preu més alt poden tenir millor estabilitat o funcions avançades.
What materials and dimensions does this generator have and what is included in the box when buying it?
The SDG1050 generator is made with a reinforced ABS plastic enclosure, designed for laboratory use. Its approximate dimensions are 260 mm × 105 mm × 295 mm and the weight is close to 3 kg. The box normally includes the generator, power cable, 2 BNC cables, user manual and software CD. Contents may vary depending on the region or distributor.
Which systems and equipment is it compatible with and what connectors does it use for signal output?
The SDG1050 is compatible with oscilloscopes, test benches and automation systems that accept standard analogue signals via BNC connectors. It can be integrated with PC software (via USB) and with equipment that supports GPIB connection (optional). Operating voltage is 100–240 VAC, 50/60 Hz, making it suitable for most laboratories.
What should I bear in mind when installing it and how is its firmware updated?
Installation requires a stable surface, adequate ventilation and reliable earthing. It is important to use the supplied cables or equivalent specifications to prevent interference. Firmware is updated via the USB Host port following the manufacturer's instructions; it is recommended to back up first and verify file integrity to avoid risks.
What are the key specifications regarding resolution and accuracy that affect the quality of the generated signals?
The generator uses a sampling rate of 125 MSa/s, 14-bit vertical resolution and 1 µHz frequency resolution. This provides a suitable level of detail for demanding laboratory applications, although in very complex signals or at maximum frequencies there may be slight artefacts typical of the DDS architecture.
What does it require for setup and what is included in the box when buying the SDG1025?
The unit usually includes the generator, power cable, manual, two BNC cables and associated software. Basic installation requires connection to the mains supply (typically 100–240 V AC) and linking to measurement equipment via the front BNC connectors.
How does the SDG1025 compare with competing arbitrary function generators in the 25 MHz range?
Objectively, the SDG1025 stands out for its value for money, 14-bit resolution and range of built-in waveforms. Compared with similar models (e.g. Tektronix AFG1022), it offers a slightly higher output frequency range and more arbitrary waveforms, although higher-priced units may have better stability or advanced functions.
Vilka är de viktigaste specifikationerna för upplösning och precision som påverkar kvaliteten på de genererade signalerna?
Generatorn använder en samplingshastighet på 125 MSa/s, vertikal upplösning på 14 bitar och frekvensupplösning på 1 µHz. Detta ger en detaljnivå som passar krävande laboratorieapplikationer, även om mycket komplexa signaler eller maxfrekvenser kan ge små artefakter som är typiska för DDS-arkitekturen.
