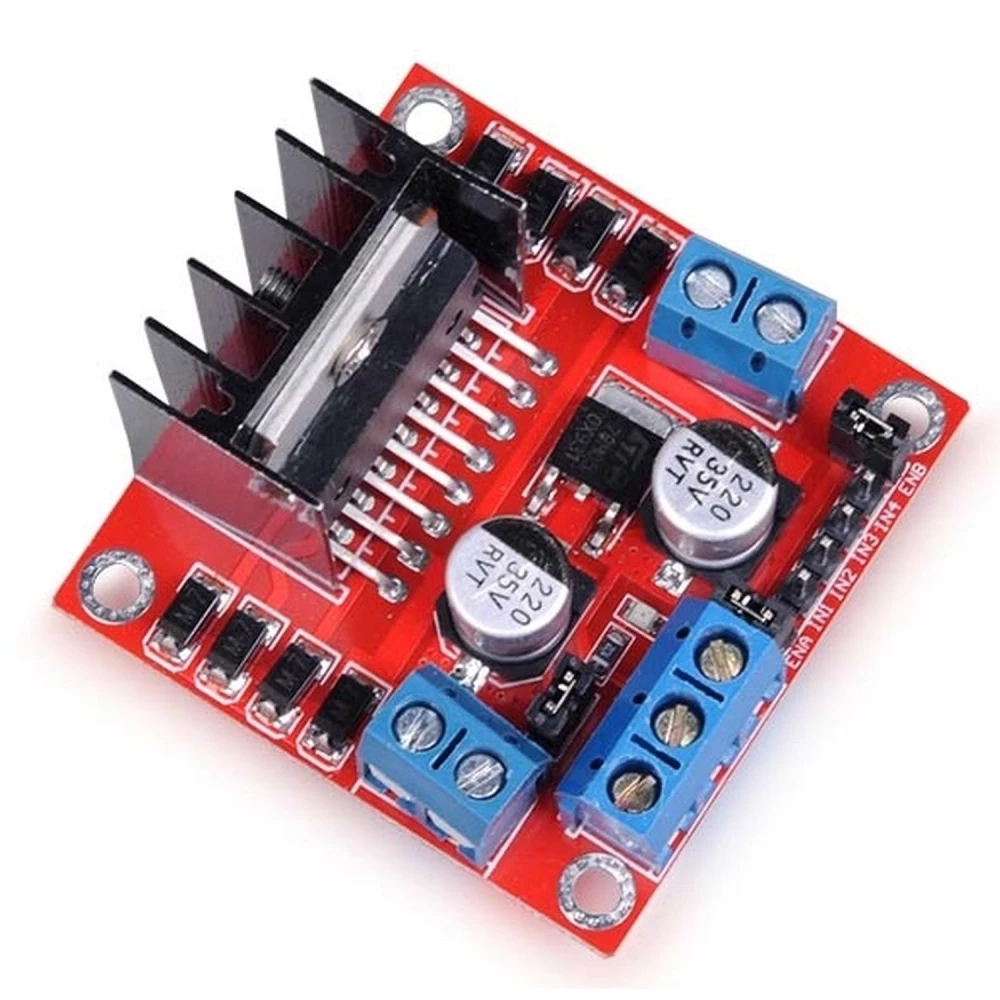

Contrôleur de moteurs L298 double pont en H pour Arduino - Satkit
Marque : satkit
7,37€
TVA incluse (HT : 6,14€)
En stock - Expédié immédiatement
Livraison standard
Mer, Avr 22 - Ven, Avr 24
Livraison express
Lun, Avr 20 - Mar, Avr 21
Retours sous 30 jours
Retours gratuits sous 30 jours
Transaction sécurisée
Share:
Livraison gratuite
Pour les commandes de plus de 300€
Retours faciles
Politique de retour de 30 jours
Paiement sécurisé
Paiement 100% sécurisé
Garantie de qualité
Produits d'origine uniquement
Description générale
Le contrôleur de moteurs L298 est un dispositif électronique conçu pour piloter des moteurs à courant continu (DC) et des moteurs pas à pas (PAP) dans des projets d’électronique et de robotique, en particulier avec des plateformes Arduino. Ce contrôleur utilise un double pont en H qui permet de gérer le sens et la vitesse du moteur avec une grande précision.
Caractéristiques principales
- Léger et puissant, idéal pour les projets portables et compacts.

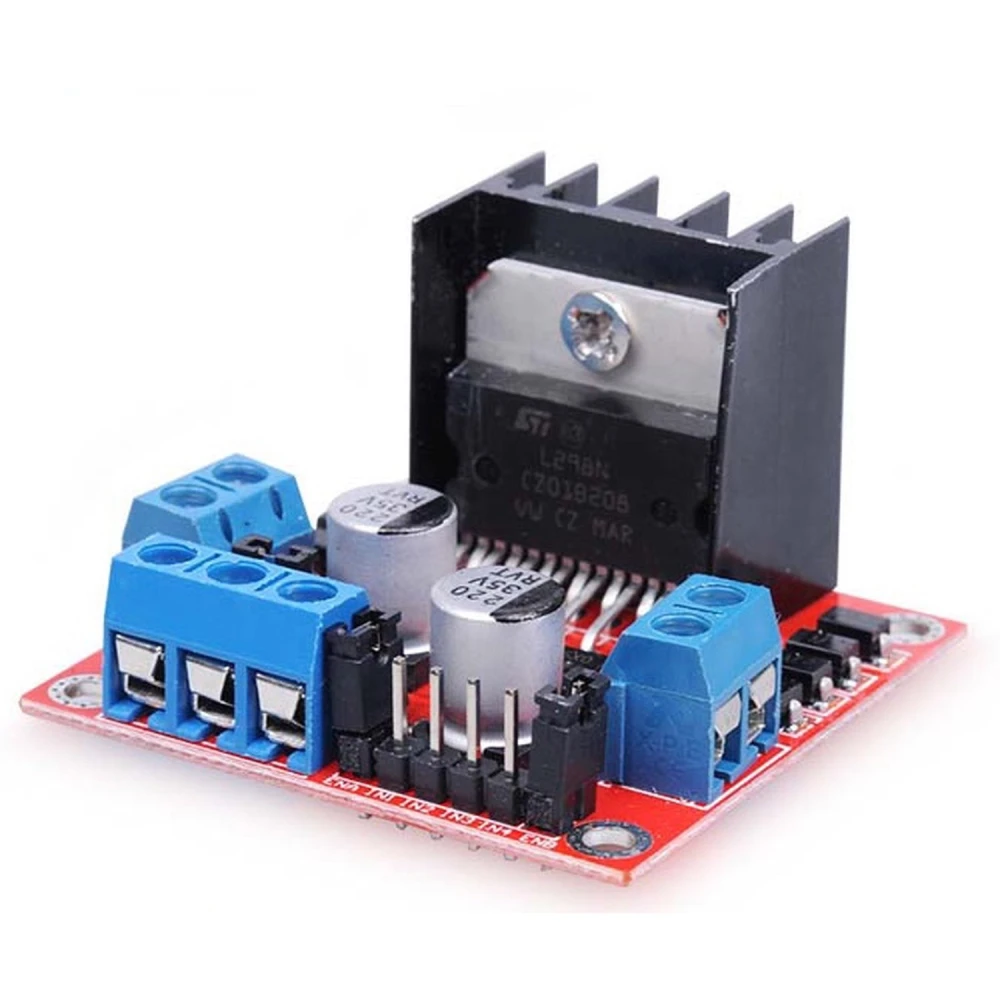

- Dissipateur intégré pour éviter les surchauffes et prolonger la durée de vie du contrôleur.
- Protection FWD qui prévient les dommages dus aux changements brusques du sens de rotation du moteur.
- Interrupteur d’alimentation pour un contrôle simple de la mise en marche et de l’arrêt.

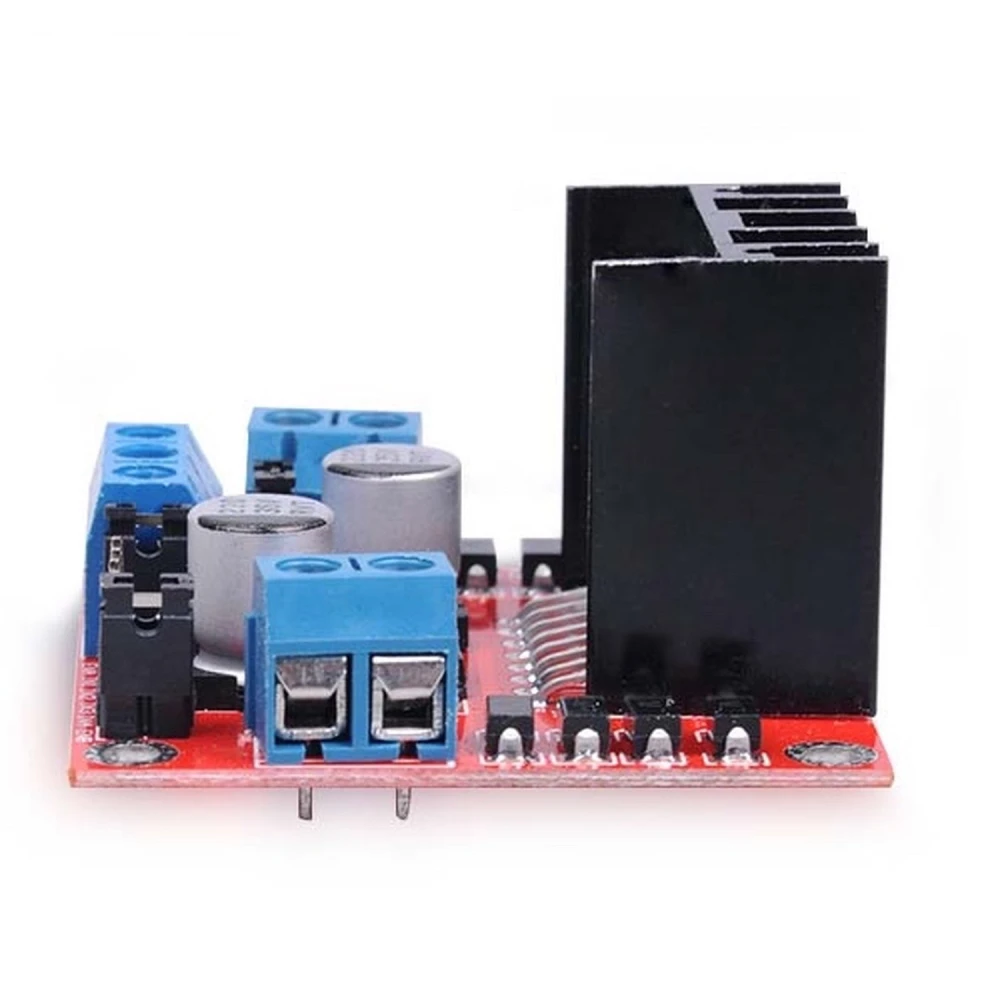

- Voyant LED d’alimentation et de direction pour faciliter le suivi visuel de l’état du moteur.
- Deux sorties DC permettant de connecter des moteurs DC ou des moteurs pas à pas.

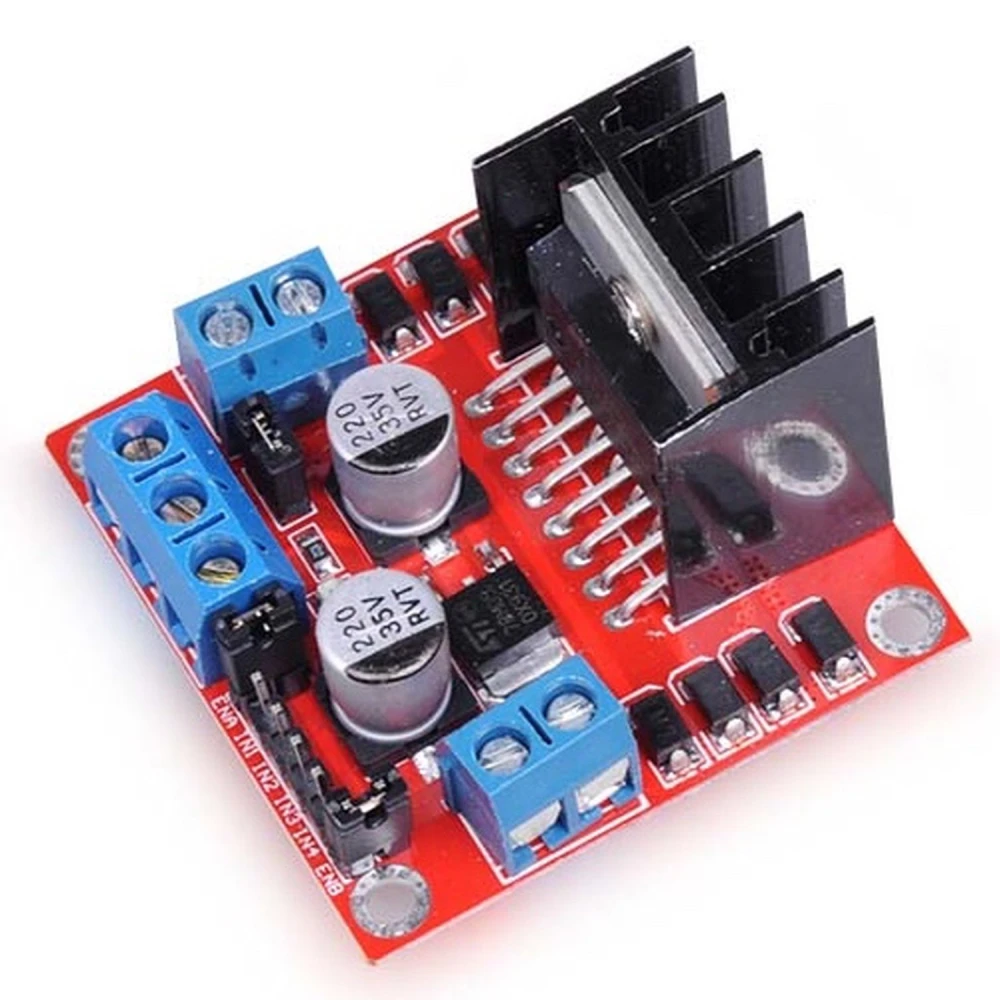

- Trous de fixation pour un montage solide sur un châssis ou une structure, facilitant l’intégration dans les projets.
Spécifications techniques
- Driver: L298
- Alimentation des moteurs: 6-35V DC
- Courant maximal: 2 Amperios por salida (4A en total o puenteado)
- Alimentation logique indépendante: 5-7V
- Courant pour la logique: environ 36 mA
- Niveaux TTL: Bas entre -0.3V et 1.5V, haut entre 2.3V et Vss
- Puissance maximale: 25W
Utilisations typiques
Ce contrôleur est idéal pour les projets de robotique, d’automatisation et de commande de moteurs en général. Il peut piloter des moteurs pas à pas pour un positionnement précis ou des moteurs DC pour des applications nécessitant un contrôle de la vitesse et du sens de rotation. Il est compatible avec les cartes Arduino et d’autres microcontrôleurs prenant en charge des signaux TTL.
Compatibilité
Compatible avec Arduino et d’autres systèmes utilisant des niveaux TTL pour la logique de commande. Nécessite une alimentation externe adaptée aux moteurs connectés, dans la plage de 6 à 35V DC.
- Léger et puissant pour les projets compacts
- Dissipateur intégré pour éviter les surchauffes
- Protection FWD contre les changements brusques de rotation
- Interrupteur d’alimentation pour un contrôle facile
- Voyants LED d’alimentation et de direction
- 2 sorties DC pour moteurs ou moteur pas à pas
- Montage solide avec trous pour châssis
- Alimentation moteurs: 6-35V DC
- Courant maximal: 2A par sortie (4A total)
- Alimentation logique: 5-7V avec 36 mA
- Puissance maximale: 25W
Questions & Réponses des clients
Quin tipus de motors es poden controlar amb el doble pont H L298 i quin és el seu límit de corrent?
El controlador és adequat per a motors DC i motors pas a pas bipolars. Cada canal suporta fins a 2 A continus (4 A màxims pontant sortides), amb voltatges de 6 a 35 V DC per als motors. Es recomana no superar aquests límits per evitar danys permanents.
Quines cures he de tenir per evitar sobreescalfaments o danys per sobrecàrrega?
El mòdul inclou dissipador per a la gestió tèrmica, però, amb càrregues màximes o ventilació deficient, pot caldre ventilació addicional. És essencial no superar 2 A per canal i verificar que la suma de corrents no excedeixi la capacitat total. Monitorar la temperatura al tacte durant el funcionament ajuda a evitar fallades.
Quins són els requisits elèctrics per a la font d’alimentació de motors i lògica?
Es requereixen dues fonts: una per als motors (6–35 V DC, depenent del motor) i una altra per a la lògica (5–7 V DC, consum típic 36 mA). El mòdul permet separar ambdues masses per evitar soroll elèctric. Fer servir fonts estabilitzades minimitza riscos.
Hi ha limitacions en fer servir aquest controlador amb microcontroladors moderns de 3,3 V com ESP32 o Raspberry Pi Pico?
Sí. El L298 admet entrades TTL; tanmateix, els nivells alts requereixen un mínim de 2,3 V per registrar-se com a 'alt'. Amb microcontroladors de 3,3 V no hi ha inconvenient, però no és compatible directament amb nivells d’1,8 V. Per a senyals inferiors, es recomana un buffer o un adaptador de nivell lògic.
Comparant-lo amb altres controladors moderns com el DRV8825 o el BTS7960, quins són els avantatges i desavantatges objectius del L298?
El L298 és robust, fàcil de mantenir i econòmic, però presenta una dissipació tèrmica més alta i una eficiència menor (~70%) comparat amb drivers MOSFET com el DRV8825 (>90%). No ofereix microstepping avançat ni protecció intel·ligent integrada. És ideal per a prototips robustos, però no per a projectes on l’eficiència energètica o el control fi siguin clau.
What type of motors can be controlled with the dual H-bridge L298, and what is its current limit?
The controller is suitable for DC motors and bipolar stepper motors. Each channel supports up to 2 A continuous (4 A peak by bridging outputs), with motor voltages from 6 to 35 V DC. It is recommended not to exceed these limits to avoid permanent damage.
What care should I take to avoid overheating or damage from overload?
The module includes a heatsink for thermal management, but under maximum loads or poor ventilation, additional cooling may be required. It is essential not to exceed 2 A per channel and to check that the total current does not exceed the overall capacity. Monitoring the touch temperature during operation helps prevent failures.
What are the electrical requirements for the motor and logic power supply?
Two supplies are required: one for the motors (6–35 V DC, depending on the motor) and another for the logic (5–7 V DC, typical consumption 36 mA). The module allows the two grounds to be separated to avoid electrical noise. Using regulated supplies minimises risk.
Are there any limitations when using this controller with modern 3.3 V microcontrollers such as ESP32 or Raspberry Pi Pico?
Yes. The L298 accepts TTL inputs; however, the high level must be at least 2.3 V to register as 'high'. With 3.3 V microcontrollers there is no issue, but it is not directly compatible with 1.8 V levels. For lower signals, a buffer or logic level shifter is recommended.
Compared with other modern controllers such as the DRV8825 or BTS7960, what are the objective advantages and disadvantages of the L298?
The L298 is robust, easy to maintain and inexpensive, but it has higher heat dissipation and lower efficiency (~70%) compared with MOSFET drivers such as the DRV8825 (>90%). It does not offer advanced microstepping or integrated smart protection. It is ideal for robust prototypes, but not for projects where energy efficiency or fine control are key.
