Level Shifter - Convertisseur de niveau logique bidirectionnel 4 canaux 5V à 3.3V

Name: Level Shifter - Convertisseur de niveau logique bidirectionnel 4 canaux 5V à 3.3V
Brand: satkit
SKU: Q030303-convert-ttl-33-5v
Price: 2.04 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

2,04€

TVA incluse (HT : 1,70 €)

Remises sur quantité

Quantité	Prix	Enregistrer
2+	1,96 €	-4%
10+	1,86 €	-9%
20+	1,53 €	-25%

Stock limité

Livraison standard Mar, Avr 28 - Jeu, Avr 30

Livraison express Ven, Avr 24 - Lun, Avr 27

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

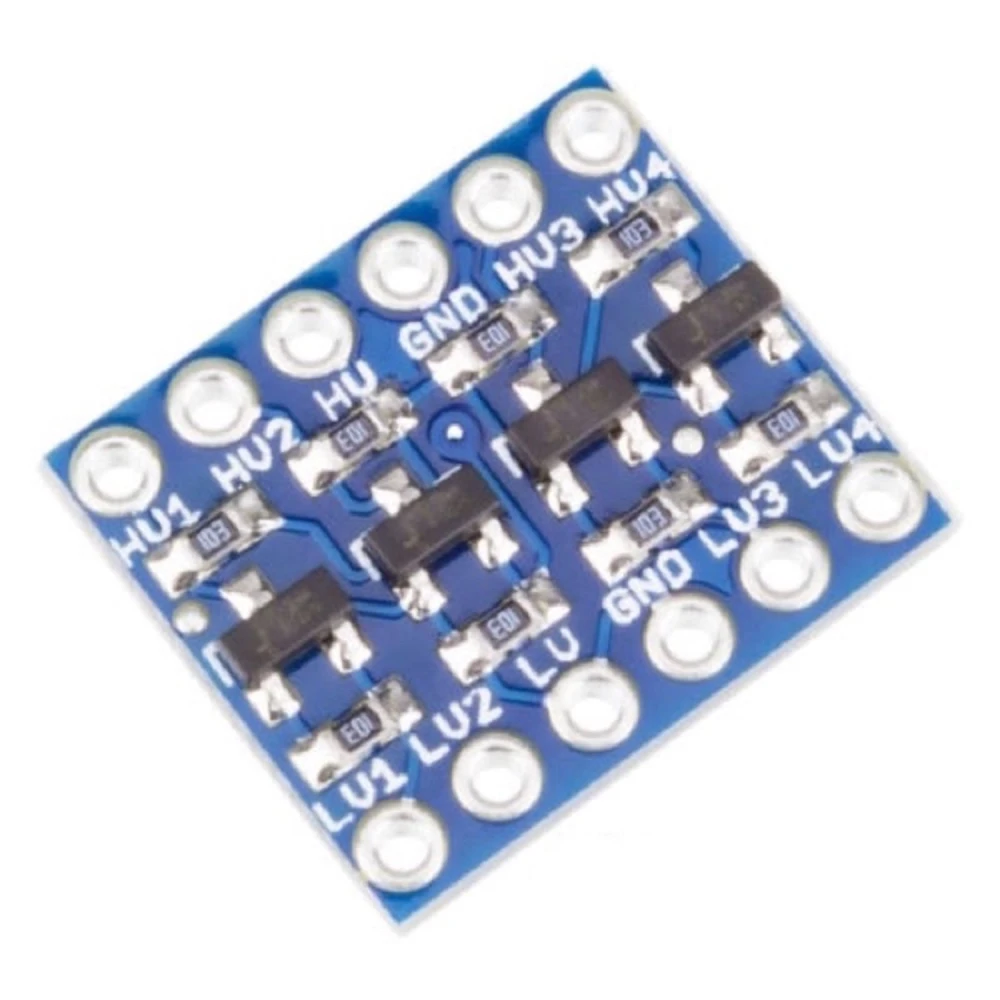

Le convertisseur de niveau logique 5V à 3.3V est un dispositif essentiel pour les projets électroniques qui doivent communiquer des signaux entre des composants fonctionnant avec des niveaux de tension différents. Ce module level shifter bidirectionnel de 4 canaux permet de convertir des signaux de 5V à 3.3V et inversement, garantissant la compatibilité et la sécurité des circuits.

Ce convertisseur ne fonctionne pas seulement pour 5V et 3.3V, mais il est également compatible avec des niveaux plus bas comme 2.8V et 1.8V, ce qui le rend polyvalent pour diverses applications. Sa conception permet à chaque canal de gérer la conversion de manière indépendante, facilitant la connexion entre microcontrôleurs, capteurs et autres appareils électroniques.

Caractéristiques principales :

Convertisseur bidirectionnel pour signaux logiques entre 5V et 3.3V.
4 canaux pour niveau haut (HV) et 4 canaux pour niveau bas (LV).
Compatible avec les niveaux de tension 1.8V, 2.8V, 3.3V et 5V.
Facile à utiliser : nécessite seulement l’alimentation des deux sources de tension et une connexion à la masse.
Espacement des broches de 2.54 mm pour une intégration facile sur breadboards ou cartes de développement.
Dimensions compactes de 16x13 mm, idéal pour les projets avec peu d’espace.
Inclut 2 barrettes de broches pour une connexion simple.
Produit neuf et de haute qualité, présenté en sachet antistatique.

Utilisations typiques :

Adapter des signaux entre microcontrôleurs fonctionnant à différentes tensions, comme Arduino et Raspberry Pi.
Interconnecter des capteurs et modules nécessitant des niveaux logiques différents.
Projets d’électronique où il faut protéger des composants sensibles à des tensions plus élevées.
Développement et prototypage de circuits numériques avec plusieurs niveaux de tension.

Compatibilité : Ce convertisseur est compatible avec tout appareil utilisant des niveaux logiques standard de 1.8V à 5V, y compris les cartes Arduino et d’autres microcontrôleurs populaires.

Pour l’utiliser, connectez simplement la broche HV à la tension haute (par exemple, 5V), la broche LV à la tension basse (par exemple, 3.3V) et la broche GND à la masse commune. Connectez ensuite les signaux aux canaux correspondants pour que le module effectue automatiquement la conversion bidirectionnelle.

Ce module est une solution pratique et économique pour éviter les dommages dus à une incompatibilité de tensions et assurer une communication fiable dans vos projets électroniques.

Convertisseur bidirectionnel de niveau logique 5V à 3.3V et inversement
4 canaux pour niveau haut (HV) et 4 canaux pour niveau bas (LV)
Compatible avec les niveaux de tension 1.8V, 2.8V, 3.3V et 5V
Espacement des broches de 2.54 mm pour une connexion facile
Dimensions compactes de 16x13 mm
Inclut 2 barrettes de broches pour la connexion
Produit neuf et de haute qualité en sachet antistatique

Questions & Réponses des clients

Quelles sont les dimensions physiques, le poids du module et que contient exactement la boîte ?

Le module mesure 16 mm x 13 mm et présente un espacement standard des broches de 2,54 mm. Le poids est inférieur à 5 g. La boîte comprend 1 carte convertisseur et 2 barrettes de broches, le tout protégé dans un sachet antistatique.

Quel courant maximal chaque canal bidirectionnel peut-il supporter et quelle est la fréquence de commutation maximale recommandée ?

Chaque canal peut supporter des courants jusqu’à 10 mA et convient à des fréquences de commutation allant jusqu’à 100 kHz. Au-delà de ces valeurs, des dégradations de la forme d’onde et des retards de propagation significatifs peuvent apparaître.

Quelles différences existe-t-il entre ce convertisseur bidirectionnel et d’autres modèles unidirectionnels du marché ?

Ce modèle permet la transmission des signaux dans les deux sens sur chaque canal sans modifier le câblage, alors que les modèles unidirectionnels ne permettent la conversion que dans une seule direction. Cela apporte plus de flexibilité dans les applications mixtes, mais nécessite de s’assurer du bon réglage des niveaux HV et LV.

Quelles précautions de sécurité et quelles normes dois-je prendre en compte lors de son installation et de son utilisation ?

Le module doit être manipulé dans des conditions antistatiques et monté uniquement lorsque l’équipement est hors tension afin d’éviter d’éventuels dommages dus aux décharges ESD. Il n’est pas certifié pour des applications industrielles critiques ou médicales ; il convient au développement, aux prototypes et à l’éducation conformément aux normes basse tension.

À quoi sert un convertisseur de niveau logique 5V à 3.3V ?

Il sert à adapter des signaux électriques entre des appareils fonctionnant à différentes tensions, en évitant les dommages et en garantissant une communication correcte.

Combien de canaux possède ce convertisseur de niveau logique ?

Ce module possède 4 canaux pour niveau haut et 4 canaux pour niveau bas, permettant plusieurs connexions simultanées.

Est-il compatible avec Arduino ?

Oui, il est compatible avec Arduino et d’autres microcontrôleurs fonctionnant avec des niveaux logiques de 3.3V ou 5V.

Comment se connecte le convertisseur de niveau logique ?

Il se connecte en alimentant les broches HV avec la tension haute (5V), LV avec la tension basse (3.3V) et GND à la masse commune. Ensuite, les signaux sont connectés aux canaux correspondants.

Inclut-il des accessoires ?

Oui, il inclut 2 barrettes de broches pour faciliter la connexion sur breadboards ou cartes de développement.
