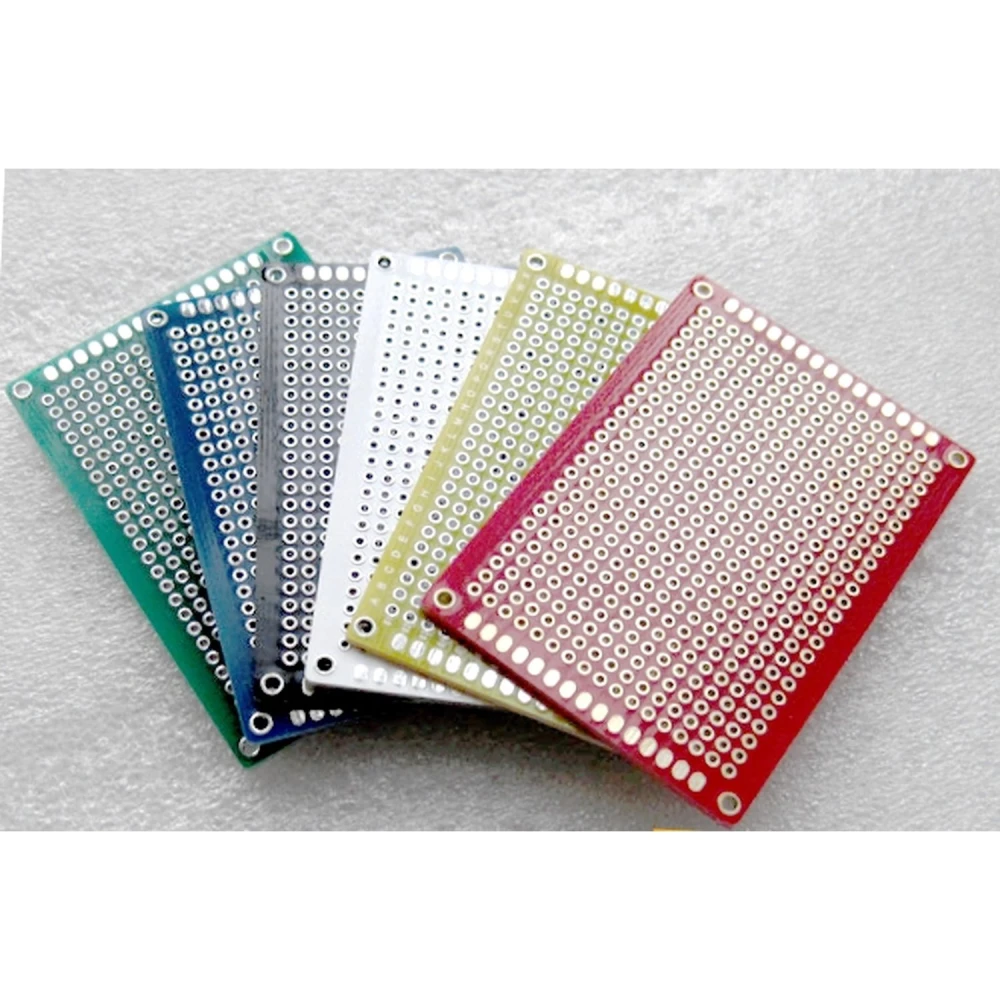

Plaque bakélite prototypage 5x7cm verte pour projets électroniques

Name: Plaque bakélite prototypage 5x7cm verte pour projets électroniques
Brand: satkit
SKU: A020106-5-7-proto-baq-red
Price: 0.60 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

0,60€

TVA incluse (HT : 0,50€)

En stock - Expédié immédiatement

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

La plaque bakélite prototypage 5cmx7cm couleur verte est un composant essentiel pour tout amateur ou professionnel de l'électronique qui doit réaliser des prototypes ou des tests de circuits de manière simple et fiable.

Cette plaque est fabriquée en feuille de plastique bakélite, un matériau connu pour sa dureté et sa résistance thermique, idéal pour supporter le montage de composants électroniques sans se déformer. Sa couleur verte facilite la visualisation des circuits et des soudures.

Taille : 5cm x 7cm, un format compact qui permet de travailler sur différents projets sans prendre beaucoup de place.
Épaisseur : 1.2 mm, qui offre une base solide et stable pour le montage.
Répartition des trous : Les pads sont sur une seule face, avec une distance standard entre les trous de 2,54 mm, compatible avec la plupart des composants électroniques et des broches Arduino.
Diamètre des trous : 1.0 mm, adapté à la soudure et au montage de câbles et de broches.

Cette plaque est idéale pour la création de prototypes électroniques, les réparations et les tests de circuits. Sa compatibilité avec des composants standard la rend parfaite pour des projets avec Arduino, microcontrôleurs et autres systèmes électroniques.

Note : Le produit est actuellement en rupture de stock. Nous vous recommandons de consulter des alternatives ou de vous inscrire pour recevoir une alerte de disponibilité.

Format compact de 5cm x 7cm pour le prototypage électronique
Matériau bakélite résistant avec une épaisseur de 1.2 mm
Trous de 1.0 mm de diamètre et espacement standard de 2,54 mm
Couleur verte pour une meilleure visualisation et organisation des circuits
Compatible avec les composants électroniques standard et les projets Arduino

Questions & Réponses des clients

What is the main advantage of the bakelite board compared with fibreglass (FR4) boards for prototyping?

The bakelite board is cheaper and easier to cut or drill than a fibreglass (FR4) board, although FR4 offers greater mechanical and thermal resistance. For simple prototypes or educational use, bakelite is suitable thanks to its low cost and ease of handling.

What types of components and pin thicknesses are compatible with the 1.0 mm diameter holes?

The 1.0 mm holes are compatible with most standard through-hole (THT) electronic components, whose pins are usually between 0.4 mm and 0.8 mm in diameter. Components with thicker pins may not fit properly.

Does the board surface require any special treatment before soldering components?

The copper surface of the board is normally ready to solder, but it may oxidise over time. It is recommended to clean it with isopropyl alcohol or an abrasive eraser before soldering to ensure better adhesion.

What is the dimensional tolerance of the board, and how can it affect repetitive project assembly?

The typical tolerance for this type of board is ±0.5 mm on linear dimensions. For batch assemblies requiring precise component positioning, manual adjustment may be necessary.

Does the board comply with any safety or fire-resistance standard?

Bakelite offers some heat resistance, but these boards are not certified under international standards (such as UL94) for flame retardancy. They are not recommended for critical applications where there is a fire risk.

What is the main advantage of the bakelite board over fibreglass (FR4) boards for prototyping?

The bakelite board is cheaper and easier to cut or drill than fibreglass (FR4), although FR4 offers greater mechanical and thermal resistance. For simple prototypes or educational use, bakelite is suitable due to its low cost and ease of handling.

What types of components and pin thicknesses are compatible with the 1.0 mm diameter holes?

Does the board require any special treatment of the surface before soldering components?

The copper surface of the board is normally ready for soldering, but it may oxidise over time. It is recommended to clean it with isopropyl alcohol or an abrasive eraser before soldering to ensure better adhesion.

What is the dimensional tolerance of the board and how can it affect repetitive project assembly?

The typical tolerance for this type of board is ±0.5 mm in linear dimensions. For production runs that require precise component positioning, manual adjustment may be necessary.

Does the board comply with any safety or fire-resistance standards?

Bakelite offers some heat resistance, but these boards are not certified under international standards (such as UL94) for flame retardancy. It is recommended not to use them in critical applications where there is a fire risk.
