Carte de protection PCB 4S 40A pour batterie lithium version améliorée
Marque : satkit
3,96€
TVA incluse (HT : 3,30€)
Stock limité
Livraison standard
Mer, Avr 22 - Ven, Avr 24
Livraison express
Lun, Avr 20 - Mar, Avr 21
Retours sous 30 jours
Retours gratuits sous 30 jours
Transaction sécurisée
Share:
Livraison gratuite
Pour les commandes de plus de 300€
Retours faciles
Politique de retour de 30 jours
Paiement sécurisé
Paiement 100% sécurisé
Garantie de qualité
Produits d'origine uniquement

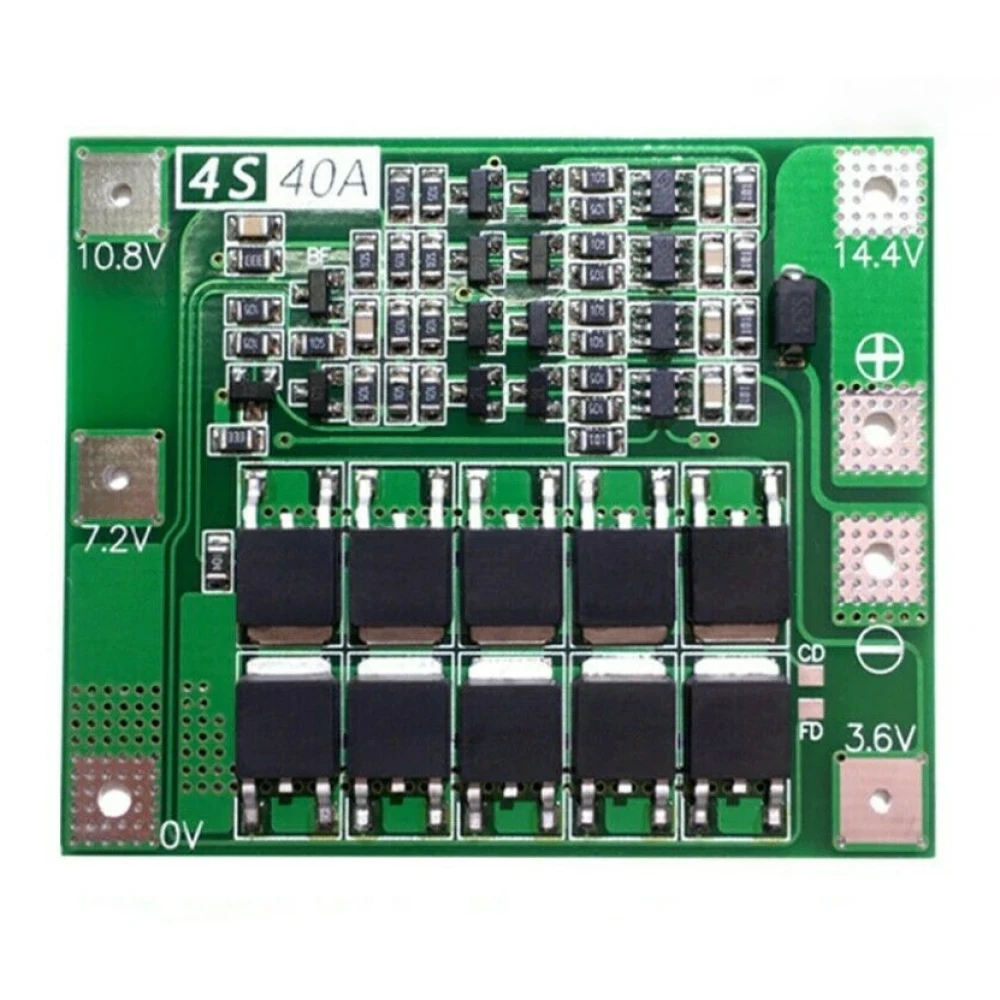

Carte de protection PCB 4S 40A pour batterie lithium version améliorée
Cette carte de protection est conçue pour les batteries lithium en configuration 4S, avec une tension nominale de 16.8V et un courant de décharge continu maximal de 40A, idéale pour les applications nécessitant une forte puissance et une sécurité élevée.
Caractéristiques principales
- Tension nominale compatible : 3.6V ou 3.7V par cellule, y compris les batteries 18650, 26650 et les batteries lithium polymère.
- Tension de charge : 16.8V à 18.1V.
- Courant de décharge continu : jusqu’à 40A (il est recommandé de réduire si le refroidissement est insuffisant).
- Courant de charge continu : jusqu’à 20A.
- Type d’appareil : régulateur de tension pour la protection et la gestion des batteries.
- Courant d’équilibrage : 100mA pour maintenir la santé des cellules.
- Versions disponibles : standard (sans fonction d’équilibrage, puissance jusqu’à 135W) et équilibrée (avec fonction d’équilibrage, puissance jusqu’à 220W).
Spécifications techniques
- Requiert des batteries avec une puissance minimale : trois batteries 15C-20C ou six batteries 10C-15C pour un démarrage réussi.
- Le câblage doit être strictement respecté selon la carte des tensions : 0V, 4.2V, 8.4V, 12.6V et 16.8V afin d’éviter les courts-circuits.
- Il est recommandé de connecter un condensateur non polarisé (10uF-100uF, tension >25V) entre les bornes positive et négative du moteur afin d’éviter les pics inverses.
- Pour des batteries en série, assurez-vous que chaque groupe ait la même tension ; sinon, chargez chaque batterie séparément avant de les utiliser en série.
Utilisations typiques et compatibilité
Cette carte est idéale pour protéger les batteries lithium utilisées dans les véhicules électriques, les systèmes de stockage d’énergie, les drones et d’autres appareils électroniques nécessitant un courant élevé et une protection avancée. Compatible avec les batteries cylindriques 18650, 26650 et les batteries lithium polymère en configuration 4S.
Différences entre version standard et équilibrée
- Version standard : adaptée aux courants de démarrage inférieurs à 80A et à une puissance maximale de 135W, sans fonction d’équilibrage.
- Version équilibrée : supporte des courants de démarrage inférieurs à 80A et une puissance maximale de 220W, avec fonction d’équilibrage pour prolonger la durée de vie de la batterie.
Contenu du colis
- 1 x Carte de protection PCB 4S 40A version améliorée pour batterie lithium.
- Tension nominale compatible avec les batteries 3.6V et 3.7V, y compris 18650, 26650 et lithium polymère
- Courant de décharge continu jusqu’à 40A pour de hautes performances
- Courant de charge continu jusqu’à 20A
- Fonction d’équilibrage avec courant de 100mA en version équilibrée
- Compatible avec les configurations 4S 16.8V
- Versions standard et équilibrée selon les besoins en puissance et en équilibrage
- Requiert des batteries avec une puissance minimale de 15C-20C ou 10C-15C pour un démarrage sûr
- Inclut des recommandations pour éviter les courts-circuits et les pics inverses
Questions & Réponses des clients
Quines són les dimensions físiques i el pes aproximat de la placa de protecció 4S 40A?
La informació específica de dimensions i pes no s'indica a la descripció proporcionada. Normalment, les plaques d'aquest tipus mesuren aproximadament 60-70 mm de llarg i 15-20 mm d'ample, amb un pes inferior a 20 g. És recomanable consultar el datasheet del fabricant si es necessiten xifres exactes.
Quines precaucions de connexió i instal·lació són crítiques per evitar fallades o curtcircuits en instal·lar aquesta PCB?
És imprescindible seguir la seqüència de cablejat: connectar exactament segons el mapa de 0 V, 4.2 V, 8.4 V, 12.6 V i 16.8 V. Mai no s'ha de fer un curtcircuit deliberat. Abans d'utilitzar-se en sèrie, totes les cel·les han d'estar igualades en voltatge. A més, es recomana instal·lar un condensador no polaritzat (>25 V, 10-100 μF) als terminals del motor per protegir-se contra pics inversos.
Quins límits de corrent suporta la placa i què passa si se superen aquests valors durant la càrrega o descàrrega?
La placa suporta fins a 40 A de descàrrega contínua i 20 A en càrrega contínua. Si se superen aquests valors, especialment si la refrigeració no és adequada, s'incrementa significativament el risc de sobreescalfament, dany irreversible dels components de la placa o fins i tot de provocar fallades de seguretat. És recomanable no operar de manera contínua prop d'aquests límits màxims.
What are the physical dimensions and approximate weight of the 4S 40A protection board?
Specific dimensions and weight are not stated in the description provided. Typically, boards of this type measure approximately 60-70 mm long and 15-20 mm wide, with a weight of less than 20 g. It is advisable to consult the manufacturer's datasheet if exact figures are required.
What connection and installation precautions are critical to avoid faults or short circuits when installing this PCB?
It is essential to follow the wiring sequence: connect exactly according to the 0 V, 4.2 V, 8.4 V, 12.6 V and 16.8 V map. A deliberate short circuit must never be made. Before using in series, all cells must be balanced in voltage. In addition, it is recommended to install a non-polar capacitor (>25 V, 10-100 µF) on the motor terminals to protect against reverse spikes.
What current limits does the board support, and what happens if these values are exceeded during charging or discharging?
The board supports up to 40 A continuous discharge and 20 A continuous charge. If these values are exceeded, especially if cooling is inadequate, the risk of overheating, irreversible damage to the board components or even safety failures increases significantly. It is recommended not to operate continuously near these maximum limits.
What are the physical dimensions and approximate weight of the 4S 40A protection board?
The specific dimensions and weight are not stated in the provided description. Typically, boards of this type measure approximately 60–70 mm long and 15–20 mm wide, with a weight of less than 20 g. It is advisable to consult the manufacturer’s datasheet if exact figures are required.
What connection and installation precautions are critical to avoid faults or short circuits when installing this PCB?
It is essential to follow the wiring sequence: connect exactly according to the 0 V, 4.2 V, 8.4 V, 12.6 V and 16.8 V map. A deliberate short circuit must never be made. Before use in series, all cells must be equalised in voltage. In addition, it is recommended to install a non-polar capacitor (>25 V, 10–100 μF) at the motor terminals to protect against reverse spikes.
What current limits does the board support, and what happens if these values are exceeded during charging or discharging?
The board supports up to 40 A continuous discharge and 20 A continuous charge. If these values are exceeded, especially if cooling is inadequate, the risk of overheating, irreversible damage to the board components or even safety failures increases significantly. It is advisable not to operate continuously near these maximum limits.
Vilka är de fysiska måtten och den ungefärliga vikten för 4S 40A skyddskortet?
Specifik information om mått och vikt anges inte i den tillhandahållna beskrivningen. Vanligtvis mäter kort av denna typ cirka 60–70 mm i längd och 15–20 mm i bredd, med en vikt under 20 g. Det rekommenderas att kontrollera tillverkarens datasheet om exakta siffror krävs.
