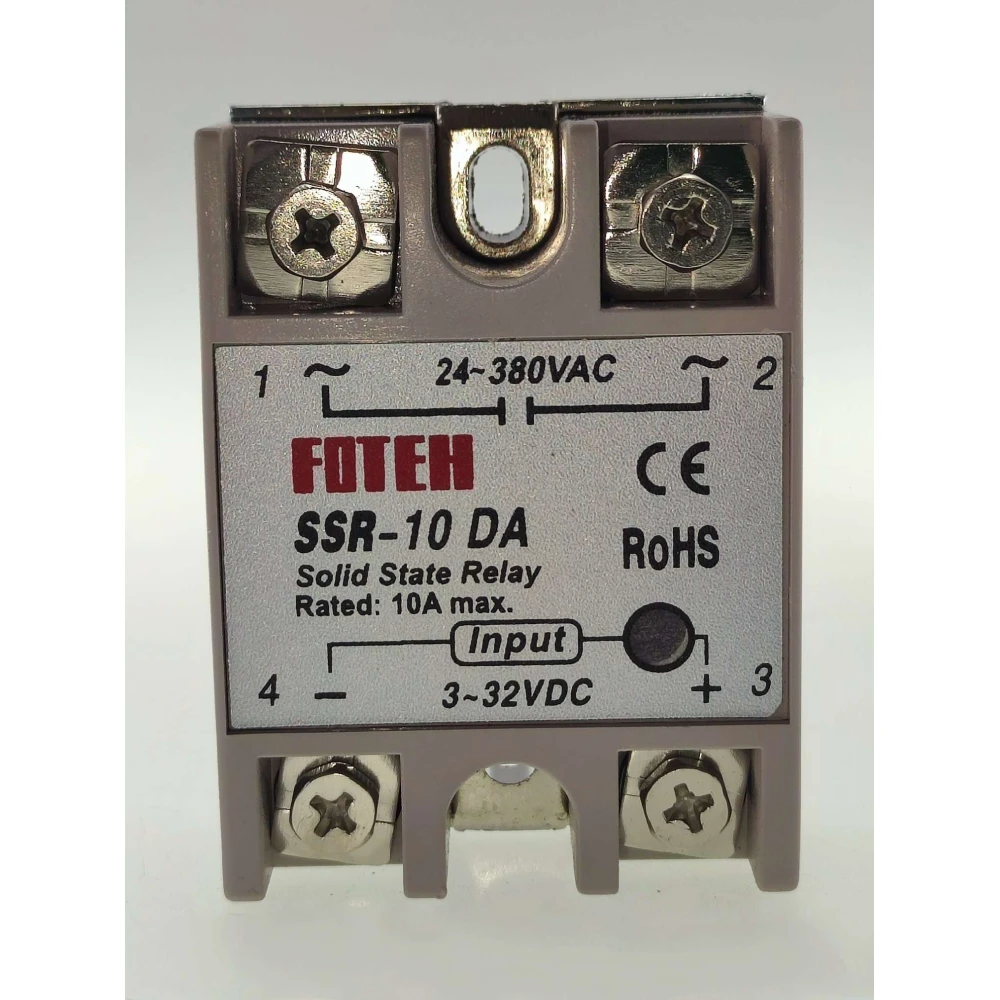

Relais statique Fotek SSR-10 10A pour un contrôle électrique efficace
Marque : Fotek
4,80€
TVA incluse (HT : 4,00€)
Stock limité
Livraison standard
Mer, Avr 22 - Ven, Avr 24
Livraison express
Lun, Avr 20 - Mar, Avr 21
Retours sous 30 jours
Retours gratuits sous 30 jours
Transaction sécurisée
Share:
Livraison gratuite
Pour les commandes de plus de 300€
Retours faciles
Politique de retour de 30 jours
Paiement sécurisé
Paiement 100% sécurisé
Garantie de qualité
Produits d'origine uniquement
Le relais statique Fotek SSR-10 10A est un dispositif électronique qui fonctionne comme un interrupteur sans contact, conçu pour contrôler des charges électriques à fort courant à l’aide d’un faible signal de commande. Il est largement utilisé dans des applications telles que le contrôle de température dans les systèmes de chauffage électrique, offrant une commutation rapide et fiable.
Caractéristiques principales :
- Voltaje de entrada: 3-32 VDC
- Corriente de entrada: DC 3-10 mA
- Voltaje de salida: 24-380 VCA
- Corriente de salida nominal: 10A (con margen de seguridad 3/2 para evitar sobrecargas)
- Caída de voltaje en estado activo: 1.5V
- Corriente de fuga en estado apagado: 2 mA
- Tiempo de encendido y apagado: 10 ms
- Resistencia a media tensión: 1000 VAC
- Resistencia a la insolación: 1000 MΩ / 500 VDC
- Temperatura ambiente de operación: -30 a 75 °C
- Método de instalación: atornillado
- Indicador de trabajo: LED
Avantages du relais statique Fotek SSR-10 10A :
- Longue durée de vie grâce à l’absence de contact mécanique.
- Sans étincelles ni bruit pendant la commutation.
- Sans interférence électromagnétique, garantissant un fonctionnement stable.
- Grande vitesse de commutation et forte capacité anti-interférences.
- Design compact, résistant aux vibrations, à la corrosion et avec prévention des explosions.
- Compatible avec les circuits intégrés TTL, DTL, HTL, entre autres.
Utilisations typiques : Ce relais est idéal pour contrôler des appareils électriques résistifs, comme les câbles chauffants et les tuyaux de chauffage électrique. Il est recommandé de prévoir une marge de courant de 3/2 par rapport au courant nominal afin d’éviter les dommages et d’assurer une dissipation thermique adéquate, en particulier lorsque la charge dépasse 5A. Pour les charges élevées, il est conseillé d’utiliser un dissipateur thermique spécial pour relais statique.
Précautions et recommandations :
- Ne pas utiliser pour des charges inductives ou des moteurs, car il est conçu pour des charges résistives.
- Veiller à la dissipation thermique afin d’éviter toute surchauffe.
- Installer correctement à l’aide de vis pour garantir un bon contact thermique et électrique.
Ce relais statique Fotek SSR-10 10A est une solution efficace et fiable pour les applications industrielles et domestiques nécessitant un contrôle précis des charges électriques avec une grande durabilité et sécurité.
- Tension d’entrée : 3-32 VDC
- Courant d’entrée : DC 3-10 mA
- Tension de sortie : 24-380 VCA
- Courant de sortie maximal : 10A avec marge de sécurité
- Temps de commutation rapide : 10 ms
- Voyant LED de fonctionnement
- Conception sans contact pour une meilleure durabilité
- Compatible avec les circuits TTL, DTL, HTL
- Température de fonctionnement : -30 à 75 °C
- Installation par vis pour plus de sécurité
Questions & Réponses des clients
Quins són els avantatges clau del relé d’estat sòlid Foteh SSR-10 10A davant d’un relé electromecànic tradicional?
El SSR-10 10A ofereix commutació sense contacte físic, cosa que implica zero desgast mecànic, absència de soroll i més resistència a la vibració i la corrosió. A més, no genera espurnes ni interferències electromagnètiques i permet una velocitat de commutació superior. El principal trade-off és que només disposa d’un grup de contactes i es pot escalfar a corrents altes, fet que requereix atenció a la dissipació tèrmica.
Quina temperatura màxima pot assolir durant el funcionament i com s’ha de gestionar la dissipació tèrmica?
El SSR es pot escalfar significativament sota càrregues properes a 10 A. Quan es fa servir per sobre de 5 A és imprescindible instal·lar un dissipador adequat per evitar sobreescalfaments. La temperatura del dissipador no ha de superar 75-80 °C en funcionament continu. No s’ha d’instal·lar en espais tancats sense flux d’aire.
Quins problemes habituals poden presentar-se en aquest SSR i com es poden prevenir o solucionar?
Les fallades més comunes inclouen sobreescalfament per mala dissipació tèrmica, ús amb càrregues no resistives o sobredimensionar el corrent. Per evitar danys, utilitzeu sempre un dissipador adequat a la càrrega, no supereu el 70 % del corrent màxim i verifiqueu la compatibilitat de la càrrega. Si el SSR queda tancat permanentment, reviseu sobrecàrregues o pics de tensió.
What are the key advantages of the Foteh SSR-10 10A solid state relay compared with a traditional electromechanical relay?
The SSR-10 10A offers contactless switching, which means zero mechanical wear, no noise, and greater resistance to vibration and corrosion. It also produces no sparks or electromagnetic interference and enables a higher switching speed. The main trade-off is that it only has one set of contacts and can heat up at high currents, so thermal management must be considered.
What maximum temperature can it reach during operation, and how should heat dissipation be managed?
The SSR can heat up significantly under loads close to 10 A. When operating above 5 A, it is essential to install a suitable heatsink to prevent overheating. The heatsink temperature should not exceed 75-80 °C during continuous operation. Do not install it in enclosed spaces without airflow.
What common problems can occur with this SSR, and how can they be prevented or resolved?
The most common faults include overheating due to poor heat dissipation, use with non-resistive loads, or overloading the current rating. To avoid damage, always use a heatsink suitable for the load, do not exceed 70% of the maximum current, and check load compatibility. If the SSR remains permanently closed, check for overloads or voltage spikes.
What are the key advantages of the Foteh SSR-10 10A solid state relay compared with a traditional electromechanical relay?
The SSR-10 10A offers contactless switching, which means zero mechanical wear, no noise, and greater resistance to vibration and corrosion. It also produces no sparks or electromagnetic interference and enables a higher switching speed. The main trade-off is that it only has one contact group and can heat up at high currents, so thermal dissipation must be considered.
What maximum temperature can it reach during operation, and how should thermal dissipation be managed?
The SSR can heat up significantly under loads close to 10 A. When operating above 5 A, it is essential to fit a suitable heatsink to prevent overheating. The heatsink temperature should not exceed 75-80 °C during continuous operation. Do not install it in enclosed spaces without airflow.
What common problems can occur with this SSR, and how can they be prevented or resolved?
The most common faults include overheating due to poor thermal dissipation, use with non-resistive loads, or exceeding the current rating. To avoid damage, always use a heatsink suitable for the load, do not exceed 70% of the maximum current, and check load compatibility. If the SSR remains permanently closed, check for overloads or voltage spikes.
Vilka är de viktigaste fördelarna med solid state-reläet Foteh SSR-10 10A jämfört med ett traditionellt elektromekaniskt relä?
SSR-10 10A erbjuder kontaktlös omkoppling, vilket innebär inget mekaniskt slitage, ingen ljudnivå och högre motståndskraft mot vibrationer och korrosion. Dessutom bildas inga gnistor eller elektromagnetiska störningar, och omkopplingshastigheten är högre. Den största kompromissen är att det bara har en kontaktgrupp och kan bli varmt vid höga strömmar, vilket kräver uppmärksamhet på värmeavledning.
