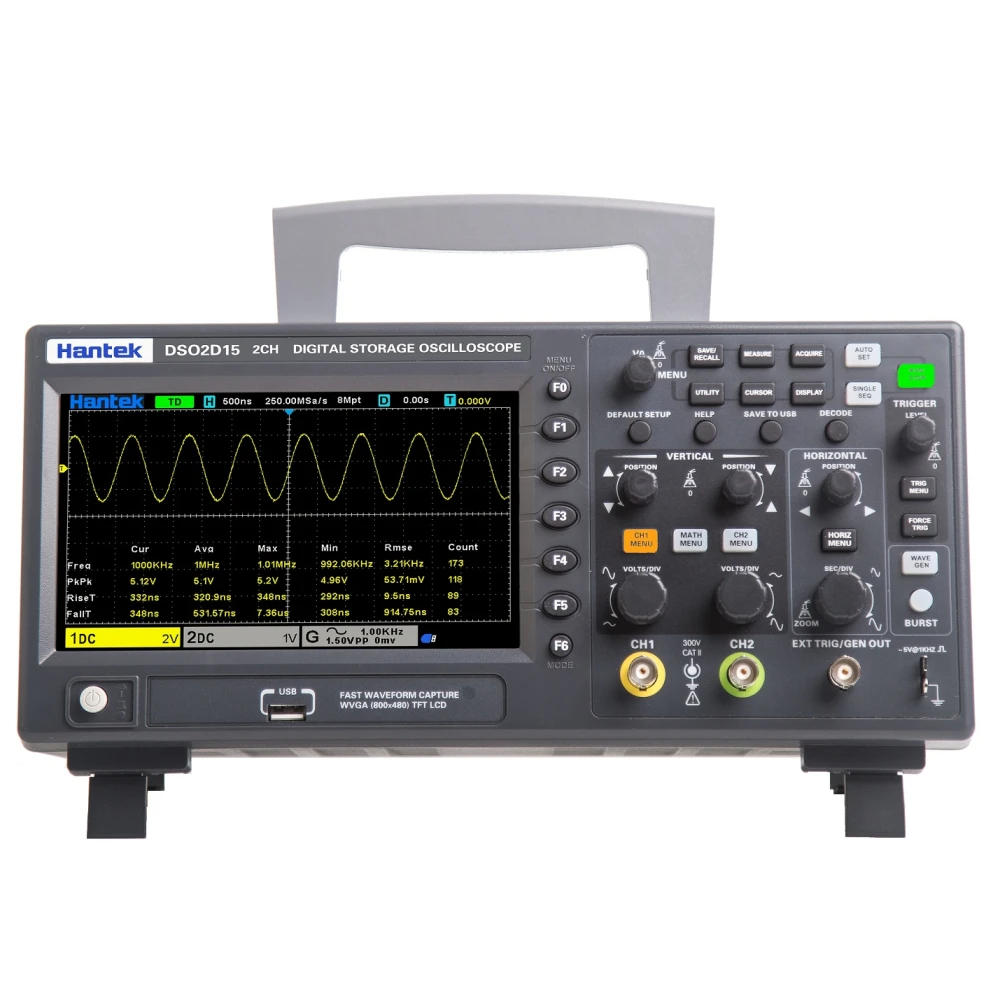

Hantek DSO2D15 Oscilloscope numérique 2 voies 150 MHz avec générateur de fonctions
Marque : Hantek
TVA incluse (HT : 245,00€)
Hantek DSO2D15 Oscilloscope numérique 2 voies 150 MHz avec générateur de fonctions
Le Hantek DSO2D15 est un oscilloscope numérique compact et puissant, conçu pour les professionnels et les passionnés d’électronique qui recherchent précision et polyvalence dans leurs mesures. Avec une bande passante de 150 MHz et deux canaux indépendants, il permet la visualisation et l’analyse simultanées de plusieurs signaux.
Caractéristiques principales :
- Deux canaux numériques pour l’analyse simultanée de signaux.
- Bande passante de 150 MHz, idéale pour les applications d’électronique avancée.
- Générateur de fonctions intégré pour les tests et simulations de signaux.

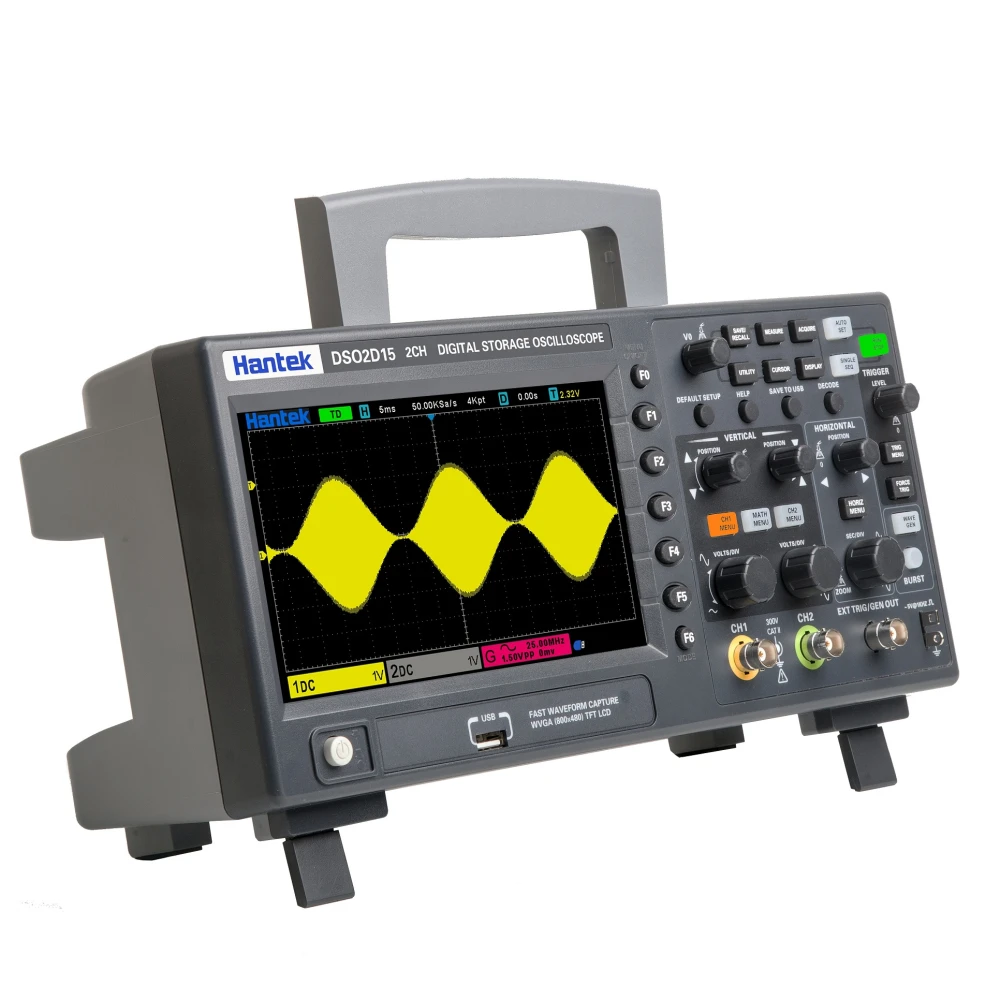

- Écran TFT couleur de 7 pouces offrant un affichage clair et détaillé.

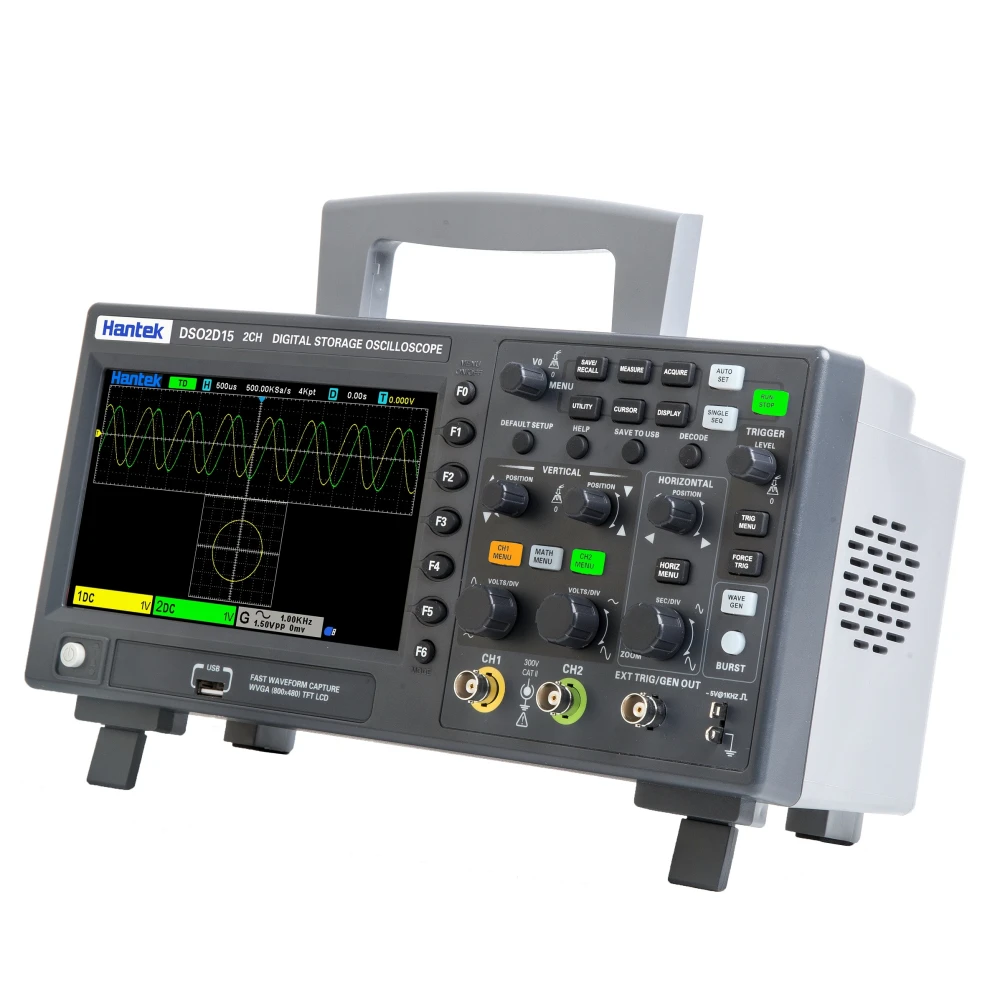

- Connexion USB pour exporter les données vers un PC ou une clé USB, facilitant l’analyse et le stockage.
- Voltmètre intégré pour mesurer les tensions CA et CC jusqu’à 300 VRMS.
- Sans ventilateur, garantissant un fonctionnement silencieux.
- Mémoire d’enregistrement de 4Mpts par canal pour des captures prolongées.
- Modes de déclenchement avancés comprenant automatique, normal et unique, ainsi que des déclenchements spécifiques pour des protocoles tels que CAN, LIN, IIC, SPI et UART.
- Fonctions mathématiques telles que addition, soustraction, multiplication, division et analyse FFT pour un diagnostic complet.
- Conformité à la norme EN61010 300V CAT II, assurant qualité et sécurité des mesures.
Spécifications techniques :
- Échantillonnage : 1 Gigasample par seconde (Gsps).
- Résolution verticale : 12 bits.
- Base de temps : de 2 ns à 1000 s par division.
- Impédance d’entrée : 1 MΩ / 20 pF.

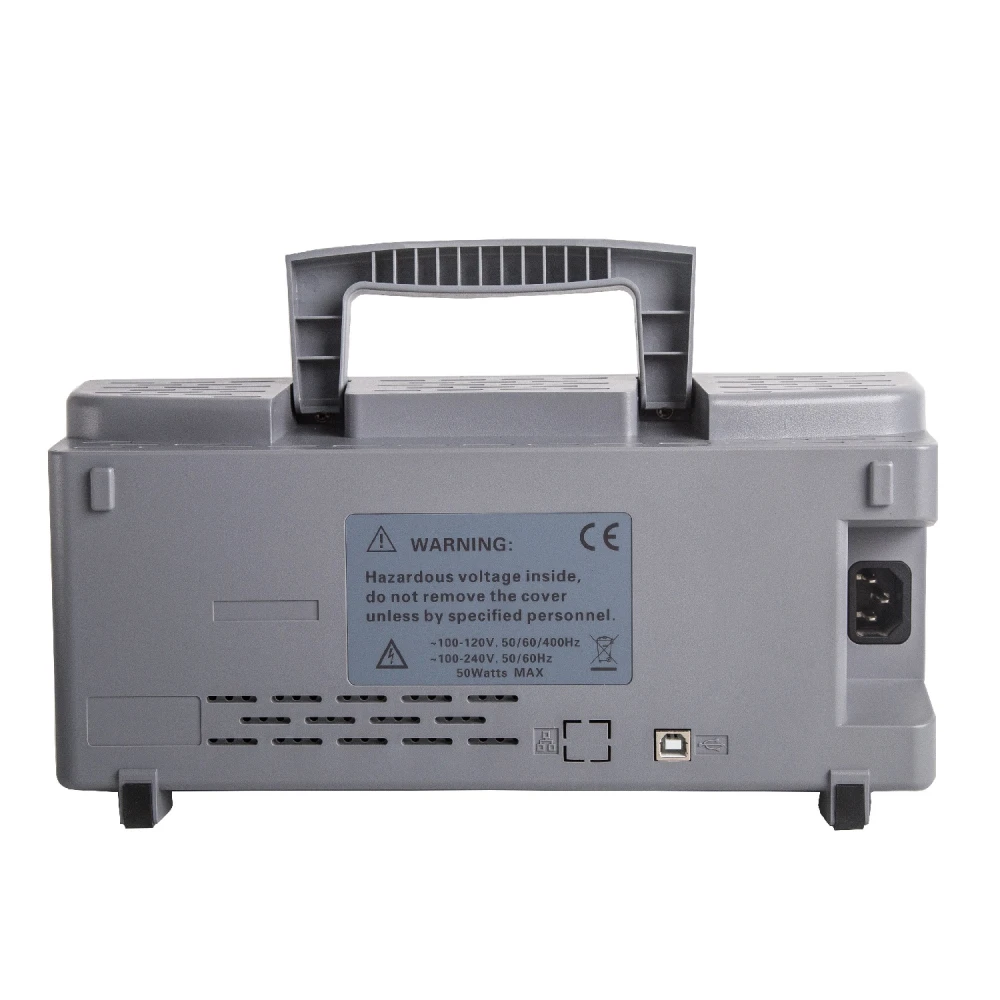

- Alimentation : 100-120V CA, 45-440 Hz et 120-240V CA, 45-66 Hz.
- Dimensions : 318 x 110 x 150 mm.
- Poids : 1.9 kg.
- Température de fonctionnement : 0 à 50 °C.
- Temps de montée : ≤ 2.4 ns.
Utilisations typiques :
- Diagnostic et réparation de circuits électroniques.
- Développement et tests en laboratoire d’ingénierie.
- Contrôle qualité en production électronique.
- Analyse de protocoles numériques tels que I2C, SPI, RS232/UART, CAN et LIN.
- Mesure et analyse de signaux analogiques et numériques.
Compatibilité et accessoires inclus :
- Compatible avec un logiciel PC pour une analyse avancée et le stockage des données.
- Inclut un câble USB, un câble d’alimentation, une sonde d’oscilloscope avec diviseur 10:1, des câbles BNC vers pince crocodile et un certificat d’étalonnage du fabricant.
Note importante : Ce produit est actuellement en rupture de stock. Vous pouvez demander une notification pour être informé lorsqu’il sera de nouveau disponible.
- Oscilloscope numérique 2 voies avec bande passante de 150 MHz
- Générateur de fonctions intégré pour les tests de signal
- Écran TFT couleur de 7 pouces pour un affichage clair
- Connexion USB pour exporter les données vers un PC ou une clé USB
- Voltmètre pour mesurer les tensions CA et CC jusqu’à 300 VRMS
- Sans ventilateur, fonctionnement silencieux
- Mémoire d’enregistrement de 4Mpts par canal
- Modes de déclenchement avancés et analyse de protocoles numériques
- Fonctions mathématiques et analyse FFT intégrées
- Câbles, sonde et certificat d’étalonnage inclus
Questions & Réponses des clients
Quels avantages offre le générateur de fonctions intégré par rapport à l’utilisation d’un générateur externe avec le Hantek DSO2D15 ?
Le générateur de fonctions intégré permet de produire des signaux standards (sinusoïdal, carré, etc.) directement depuis l’oscilloscope, réduisant le besoin d’équipements supplémentaires et économisant de l’espace. Cependant, l’amplitude et la variété des formes d’onde disponibles sont généralement inférieures à celles des générateurs dédiés. Il est idéal pour des tests rapides et pédagogiques, mais peut être insuffisant pour des applications de haute précision.
Quelles sont les dimensions et le poids du Hantek DSO2D15 et que contient la boîte à l’achat ?
Le Hantek DSO2D15 mesure environ 313 mm x 108 mm x 142 mm et pèse 2,1 kg. La boîte comprend normalement l’oscilloscope, les câbles d’alimentation, deux sondes de test, le manuel d’utilisation et un câble USB. Il est recommandé de vérifier auprès du distributeur le contenu exact selon la région.
Quelle est la fréquence d’échantillonnage maximale et quelles sont ses limites pratiques lors de la capture de signaux rapides ?
L’appareil offre une fréquence d’échantillonnage maximale de 1 GSa/s en mode monocanal. Si les deux canaux sont utilisés simultanément, ce taux peut diminuer. Pour des signaux proches de 150 MHz, la précision de reconstruction dépend de la longueur de mémoire (4 Mpts/ch) et du réglage de la base de temps. Cela permet de capturer des détails dans les transitoires rapides, même si les pics extrêmement brefs peuvent être limités par la bande passante du canal analogique.
Quel entretien périodique cet oscilloscope nécessite-t-il et quelle est sa durée de vie estimée ?
Le DSO2D15 n’utilise pas de ventilateur et possède des composants électroniques scellés, il ne nécessite donc qu’un nettoyage externe occasionnel et d’éviter la poussière et l’humidité. La durée de vie typique pour des équipements similaires est de 5 à 10 ans, selon l’utilisation et les conditions environnementales. Une calibration annuelle est recommandée pour les applications de haute précision.
Quels types de signaux le Hantek DSO2D15 peut-il analyser ?
Il peut analyser des signaux analogiques et numériques, y compris des protocoles tels que I2C, SPI, RS232/UART, CAN et LIN.
L’oscilloscope dispose-t-il d’une connexion pour exporter les données ?
Oui, il dispose d’une connexion USB pour exporter les résultats vers un PC ou une clé USB.
Quelle est la tension maximale qu’il peut mesurer ?
Il peut mesurer des tensions jusqu’à 300 VRMS en courant alternatif et continu.
Est-il actuellement disponible à l’achat ?
Le produit est actuellement en rupture de stock, mais vous pouvez demander une alerte pour être informé lorsqu’il sera disponible.
Les accessoires sont-ils inclus ?
Oui, il inclut un câble USB, un câble d’alimentation, une sonde avec diviseur 10:1, des câbles BNC vers pince crocodile et un certificat d’étalonnage.
