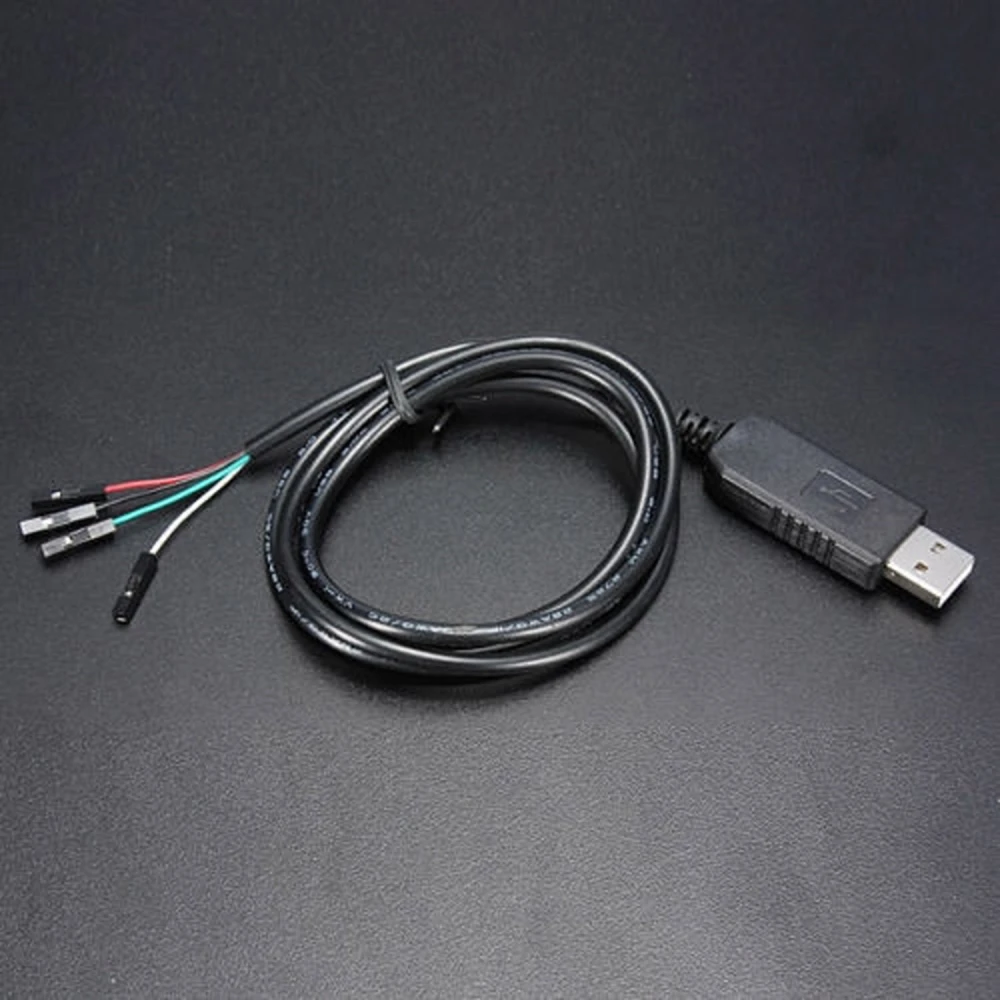

Câble adaptateur USB vers RS232 TTL PL2303HX pour Arduino
Marque : satkit
TVA incluse (HT : 2,00€)
Le USB a RS232 TTL PL2303HX Cable Adaptador Arduino est un module convertisseur qui permet de connecter des appareils RS232 TTL ou des cartes de développement (DEMO BRD) à un ordinateur via un port USB standard. Cet adaptateur est une solution pratique et efficace pour ceux qui travaillent avec Arduino et d'autres systèmes électroniques nécessitant une communication série TTL.
Caractéristiques clés :
- Chip intégré : TTL COM PC-PL2303HX, qui facilite la conversion automatique entre USB et RS232 TTL.
- Connecteurs : USB type A mâle standard et connecteur TTL à 4 broches pour une intégration facile.
- Longueur du câble : 1000 mm (39 3/8 pouces), offrant de la flexibilité dans la connexion.
- Compatibilité des systèmes d'exploitation : Compatible avec Linux, Mac OS, WinCE, Windows XP, 2003, Vista et Windows 7. Non compatible avec Windows 8 ni Windows 10.
- Couleurs des fils et fonctions :
- Noir : GND (masse)
- Vert : TXD (transmission de données)
- Blanc : RXD (réception de données)
- Rouge : VCC (alimentation 5V)
- Mode de connexion : Utilise trois lignes principales (RX, TX, GND) et l'alimentation VCC pour une connexion simple et sûre.
- Remarque importante : Pour éviter tout dommage, réglez le jumper afin de sélectionner la sortie 3.3V ou 5.0V selon l'alimentation requise par le microcontrôleur avant de connecter à l'ordinateur.
Utilisations typiques :
- Développement et tests avec des cartes Arduino et d'autres microcontrôleurs.
- Connexion d'appareils RS232 TTL à des ordinateurs modernes sans port série.
- Projets électroniques nécessitant une communication série USB vers TTL.
Compatibilité et support : Cet adaptateur prend en charge les systèmes d'exploitation Linux, Mac OS, WinCE et Windows (XP, 2003, Vista et 7). Il ne fonctionne pas avec Windows 8 ni Windows 10, il est donc recommandé de vérifier le système d'exploitation avant l'achat. Les pilotes PL2303 pour Windows sont disponibles en téléchargement sur les sites officiels.
Contenu du colis :
- 1 x Câble adaptateur USB vers RS232/TTL PL2303HX
Ce produit est idéal pour les amateurs et les professionnels qui ont besoin d'une solution fiable pour connecter des appareils RS232 TTL à des ordinateurs via USB, en particulier dans les environnements de développement Arduino.
- Chip intégré TTL COM PC-PL2303HX pour conversion automatique
- Connecteur USB type A mâle et connecteur TTL à 4 broches
- Câble de 1000 mm pour plus de flexibilité dans les connexions
- Compatible avec Linux, Mac, WinCE, Windows XP, 2003, Vista et 7
- Non compatible avec Windows 8 ni Windows 10
- Couleurs des fils : Noir (GND), Vert (TXD), Blanc (RXD), Rouge (VCC 5V)
- Connexion avec trois lignes principales RX, TX, GND et alimentation VCC
- Jumper inclus pour sélectionner une sortie 3.3V ou 5.0V
- Idéal pour les projets Arduino et les appareils RS232 TTL
Questions & Réponses des clients
Quins avantatges ofereix l'adaptador PL2303HX davant d'altres xips convertidors USB a TTL com el CH340 o el FT232RL?
El PL2303HX destaca per la seva àmplia compatibilitat amb sistemes operatius antics (Windows XP, Vista, 7, Linux i Mac) i la facilitat d'ús en plaques de desenvolupament. Tanmateix, el xip FT232RL sol tenir millor suport per a sistemes recents i actualitzacions de drivers, mentre que el CH340 és més econòmic però de vegades menys estable en transmissions prolongades. El PL2303HX és convenient per a projectes on la compatibilitat amb sistemes antics és clau.
Quines són les dimensions, el pes i el contingut exacte que s'inclou a la caixa d'aquest adaptador USB a RS232/TTL?
L'adaptador inclou un cable d'aproximadament 1000 mm de longitud, amb connectors USB tipus A mascle i un connector TTL de 4 pins. El pes és normalment inferior a 50 g. El paquet conté només el cable adaptador PL2303HX, sense accessoris addicionals.
Quin procediment es recomana per a la connexió i instal·lació correctes de l'adaptador amb un microcontrolador de 3,3 V o 5 V?
Per connectar l'adaptador a un microcontrolador, assegureu-vos que el jumper estigui configurat segons si alimenta 3,3 V o 5 V, i feu la connexió només quan l'adaptador NO estigui connectat a l'ordinador (per evitar danys per corrent). S'utilitzen habitualment els pins GND, TXD i RXD per a la comunicació sèrie. Valideu sempre la coincidència dels nivells lògics abans de connectar.
Quins problemes freqüents poden sorgir en utilitzar aquest tipus de cable adaptador i com es poden solucionar?
Els problemes comuns inclouen incompatibilitat de drivers en Windows recents, error de detecció del port COM i creuament de senyal TX/RX. Per solucionar-ho, assegureu l'ús en sistemes compatibles, descarregueu el driver específic de PL2303HX i verifiqueu la connexió correcta dels senyals (TX a RX i RX a TX). La no detecció en Windows recents no sol tenir una solució garantida.
What advantages does the PL2303HX adapter offer over other USB-to-TTL converter chips such as the CH340 or FT232RL?
The PL2303HX stands out for its broad compatibility with older operating systems (Windows XP, Vista, 7, Linux and Mac) and ease of use on development boards. However, the FT232RL chip usually has better support for newer systems and driver updates, while the CH340 is cheaper but can sometimes be less stable during prolonged transmissions. The PL2303HX is a good choice for projects where compatibility with older systems is key.
What are the dimensions, weight and exact contents included in the box of this USB to RS232/TTL adapter?
The adapter includes a cable approximately 1000 mm long, with a USB Type-A male connector and a 4-pin TTL connector. The weight is typically under 50 g. The package contains only the PL2303HX adapter cable, with no additional accessories.
What procedure is recommended for the correct connection and installation of the adapter with a 3.3 V or 5 V microcontroller?
To connect the adapter to a microcontroller, make sure the jumper is set according to whether you are using 3.3 V or 5 V, and only make the connection when the adapter is NOT connected to the computer (to avoid current damage). The GND, TXD and RXD pins are commonly used for serial communication. Always check that the logic levels match before connecting.
What common problems can arise when using this type of adapter cable, and how can they be solved?
Common issues include driver incompatibility on newer Windows versions, COM port detection errors and TX/RX signal reversal. To solve them, make sure you are using supported systems, download the specific PL2303HX driver, and check the signal connections are correct (TX to RX and RX to TX). Failure to detect on newer Windows versions usually does not have a guaranteed fix.
What advantages does the PL2303HX adapter offer over other USB to TTL converter chips such as the CH340 or FT232RL?
The PL2303HX stands out for its broad compatibility with older operating systems (Windows XP, Vista, 7, Linux and Mac) and ease of use on development boards. However, the FT232RL chip usually has better support for newer systems and driver updates, while the CH340 is cheaper but can sometimes be less stable during prolonged transmissions. The PL2303HX is a good choice for projects where compatibility with older systems is key.
What are the dimensions, weight and exact contents included in the box of this USB to RS232/TTL adapter?
The adapter includes a cable approximately 1000 mm long, with a USB Type-A male connector and a 4-pin TTL connector. The weight is typically under 50 g. The package contains only the PL2303HX adapter cable, with no additional accessories.
