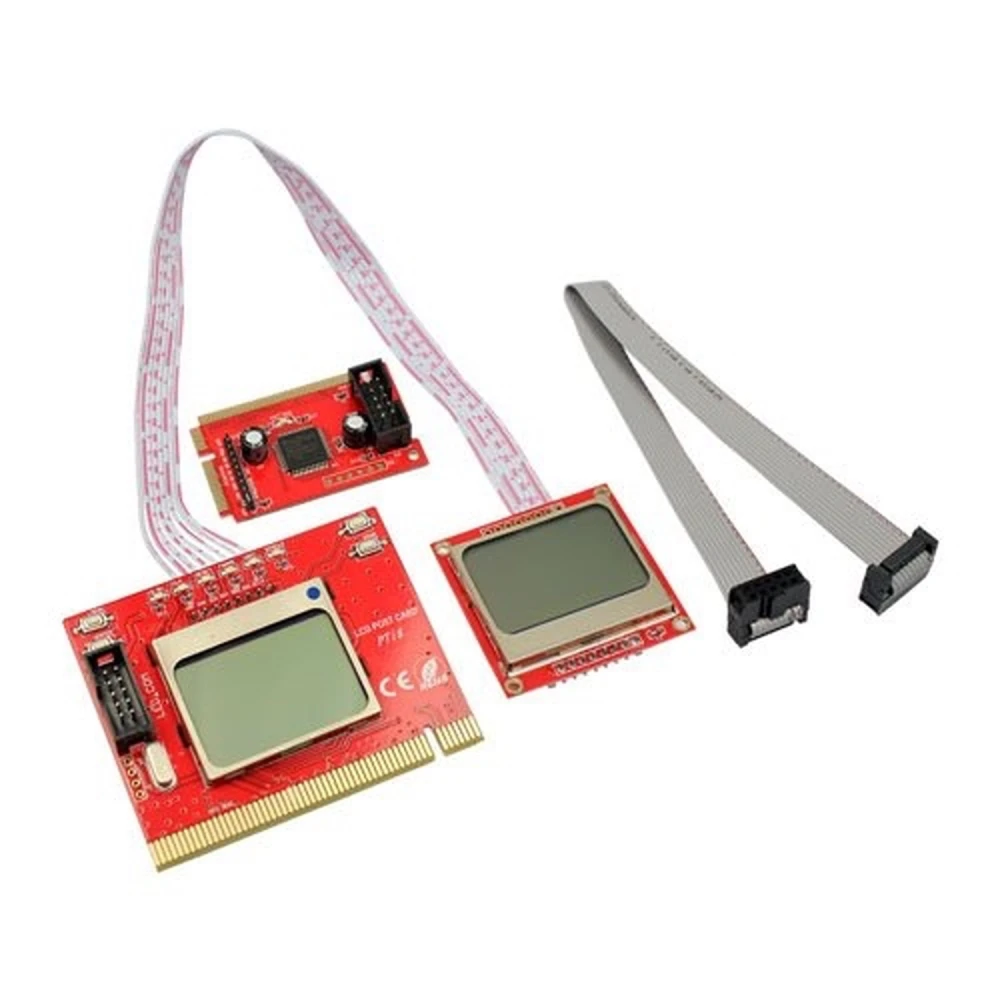

Carte de diagnostic PCI pour PC avec écran LCD PTI-8
Marque : satkit
TVA incluse (HT : 17,00€)
La carte de diagnostic PCI pour PC avec écran LCD modèle PTI-8 est un outil avancé conçu pour faciliter la réparation et le diagnostic d’ordinateurs, de bureau comme portables. Cette carte professionnelle, lancée en 2011, intègre des améliorations significatives par rapport aux versions précédentes, offrant précision et fonctionnalités étendues pour les techniciens et les utilisateurs avancés.
Caractéristiques principales :
- Compatibilité avec les interfaces PCI de bureau, Mini PCI-E, Mini PCI et LPC, s’adaptant à la plupart des cartes mères actuelles et des portables.
- Inclut deux écrans LCD pour une visualisation plus confortable et détaillée des codes de diagnostic.
- Contrôle en temps réel de la tension et des signaux clés grâce à la technologie MultiPost, facilitant un diagnostic plus précis.
- Large prise en charge des codes de diagnostic, avec des centaines de codes reconnus pour identifier des pannes spécifiques.
- Compatibilité testée avec des cartes mères de marques et chipsets populaires comme Asus, Intel (815, 845, 865, 915, 945, 965), ATI et AMD.
Utilisations typiques :
Cette carte est idéale pour les techniciens en réparation informatique, les passionnés d’informatique et les professionnels qui doivent diagnostiquer rapidement et efficacement des pannes de cartes mères. Sa conception permet une utilisation aussi bien sur des PC de bureau que sur des portables, grâce à ses multiples interfaces et adaptateurs inclus.
Contenu du pack :
- 1 x Carte de diagnostic pour bureau PCI avec extension d’écran LCD.
- 1 x Carte de diagnostic pour portable Mini PCI/Mini PCI-E/LPC.
- 1 x Câble pour la carte de diagnostic du portable.
- 1 x Manuel d’utilisation.
Compatibilité :
Compatible avec la plupart des cartes mères utilisant les interfaces PCI et Mini PCI, y compris des tests stricts avec des cartes Asus et les principaux produits Intel et AMD. La carte prend en charge les chipsets Intel 815, 845, 865, 915, 945, 965, ATI SB600, ATI Xpress 200, ATI Xpress 1100 et AMD 480X chipset.
Note : Le produit est actuellement en rupture de stock. Nous vous recommandons de vérifier la disponibilité ou de consulter des produits alternatifs dans notre boutique.
- Compatible avec les interfaces PCI, Mini PCI-E, Mini PCI et LPC.
- Double écran LCD pour une meilleure lecture des codes.
- Contrôle de la tension en temps réel avec la technologie MultiPost.
- Large prise en charge des codes de diagnostic pour cartes mères.
- Compatible avec les cartes Asus, Intel, ATI et AMD.
- Inclut des cartes pour bureau et portable, un câble et un manuel.
Questions & Réponses des clients
Quins avantatges ofereix la targeta de diagnosi PTI-8 respecte a models anteriors com la PTI-6?
La PTI-8 incorpora una solució de xip modernitzada, un menú d’operació jeràrquic de tres nivells, més de 100 codis de diagnosi addicionals i la innovadora tecnologia MutiPost per al control del senyal clau. A més, proporciona doble pantalla LCD i mesura en temps real de voltatges, millorant la precisió i la facilitat d’anàlisi respecte a la PTI-6, que no disposa d’aquestes millores.
Quines són les dimensions, el pes i els materials principals de la targeta PTI-8, i què inclou el paquet?
La PTI-8 mesura aproximadament 120 mm x 60 mm x 10 mm (depenent del format: PCI, Mini PCI o LPC), amb un pes aproximat de 70 g per targeta. Està construïda principalment en PCB multicapa amb components SMD i pantalla LCD. El paquet inclou: 1 targeta PCI per a escriptori, 1 targeta miniPCI/Mini PCI-E/LPC per a portàtil, 1 cable d’extensió per a portàtil i 1 manual.
Quins requisits de compatibilitat ha de complir la placa base o equip per utilitzar la PTI-8 en diagnosi?
La PTI-8 és compatible amb plaques base que disposin de ranura PCI estàndard d’escriptori, o Mini PCI, Mini PCI-E o connector LPC en portàtils. Ha estat provada en chipsets Intel (815, 845, 865, 915, 945, 965), ATI (SB600, Xpress 200, Xpress 1100) i AMD (480X), però haurien de funcionar amb la majoria de plaques amb aquests connectors. No és compatible amb sistemes que utilitzin només ports PCIe complets o M.2 sense adaptadors.
Quin manteniment requereix la targeta i quina és la seva vida útil estimada amb un ús normal?
El manteniment es limita a la neteja dels contactes amb alcohol isopropílic i a l’emmagatzematge en un lloc sec. L’absència de parts mòbils i l’ús de components electrònics SMD suggereixen una vida útil superior a 5 anys amb un ús habitual, tot i que factors com descàrregues elèctriques o pics de voltatge poden reduir aquest període.
Quines limitacions presenta la PTI-8 en la diagnosi d’avaries i com es compara amb eines basades en programari?
La PTI-8 està limitada al diagnosi basat en codis POST i senyals elèctrics, de manera que no detecta errors lògics d’alt nivell ni problemes de programari o del sistema operatiu. Tanmateix, supera les eines software en diagnosi de plaques base que no arranquen o on no hi ha POST audible, i és més adequada per a avaries hardware severes.
What advantages does the PTI-8 diagnostic card offer over earlier models such as the PTI-6?
The PTI-8 includes a modernised chip solution, a three-level hierarchical operating menu, more than 100 additional diagnostic codes and the innovative MutiPost technology for key signal control. It also provides a dual LCD display and real-time voltage measurement, improving accuracy and ease of analysis compared with the PTI-6, which lacks these enhancements.
What are the dimensions, weight and main materials of the PTI-8 card, and what is included in the package?
The PTI-8 measures approximately 120 mm x 60 mm x 10 mm (depending on the format: PCI, Mini PCI or LPC), with an approximate weight of 70 g per card. It is mainly built from multilayer PCB with SMD components and an LCD display. The package includes: 1 desktop PCI card, 1 miniPCI/Mini PCI-E/LPC card for laptop, 1 laptop extension cable and 1 manual.
What compatibility requirements must the motherboard or device meet to use the PTI-8 for diagnostics?
The PTI-8 is compatible with motherboards that have a standard desktop PCI slot, or Mini PCI, Mini PCI-E or LPC connector in laptops. It has been tested on Intel chipsets (815, 845, 865, 915, 945, 965), ATI (SB600, Xpress 200, Xpress 1100), and AMD (480X), but it should work with most boards featuring these connectors. It is not compatible with systems that only use full PCIe ports or M.2 without adapters.
What maintenance does the card require, and what is its estimated service life under normal use?
Maintenance is limited to cleaning the contacts with isopropyl alcohol and storing it in a dry place. The absence of moving parts and the use of SMD electronic components suggest a service life of over 5 years under normal use, although factors such as electrical discharge or voltage spikes may shorten this period.
What limitations does the PTI-8 have in fault diagnosis, and how does it compare with software-based tools?
The PTI-8 is limited to POST code and electrical signal-based diagnostics, so it does not detect high-level logic errors or software/operating system issues. However, it outperforms software tools when diagnosing motherboards that do not boot or where there is no audible POST, making it more suitable for severe hardware faults.
