Le Programmateur CH341A Convertisseur USB vers UART IIC SPI I2C est un module de conversion USB équipé de la puce CH341A, qui agit comme un adaptateur de bus USB. Ce dispositif fournit plusieurs interfaces, notamment un port série asynchrone, un port parallèle, l’impression et une interface série synchrone courante à 2 et 4 lignes. C’est un outil essentiel pour l’extension série, la programmation d’EEPROM via l’interface I2C, l’interface SPI, la programmation FLASH et MCU STC, le débogage de programmes, l’acquisition de données et plus encore.

Caractéristiques principales :

Prend en charge la conversion USB vers port d’imprimante parallèle et EPP ou port parallèle MEM.
Compatible avec USB vers UART, I2C et SPI.
Tension de sortie et niveau de signal sélectionnables entre 3.3V et 5V.
Voyants LED pour l’état de fonctionnement UART et SPI/I2C.

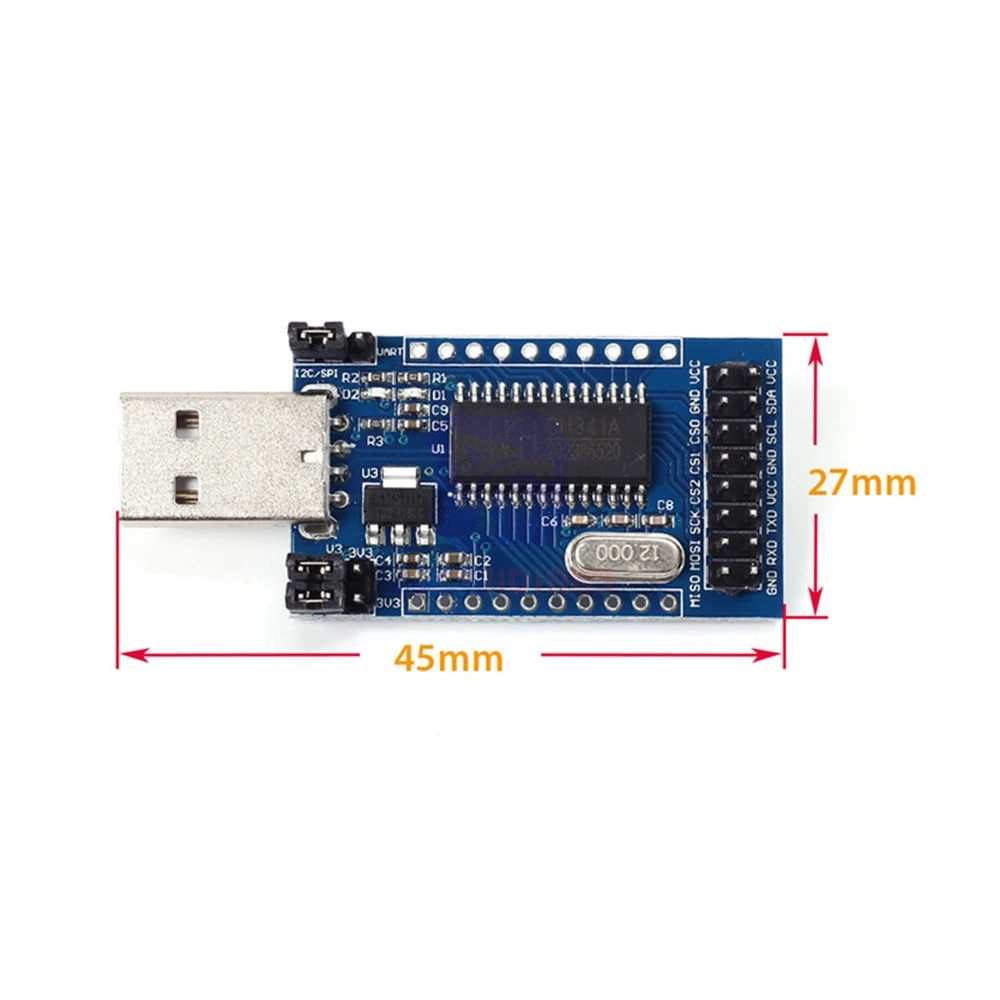

Format compact de la carte : 45 x 27 mm.

Spécifications techniques :

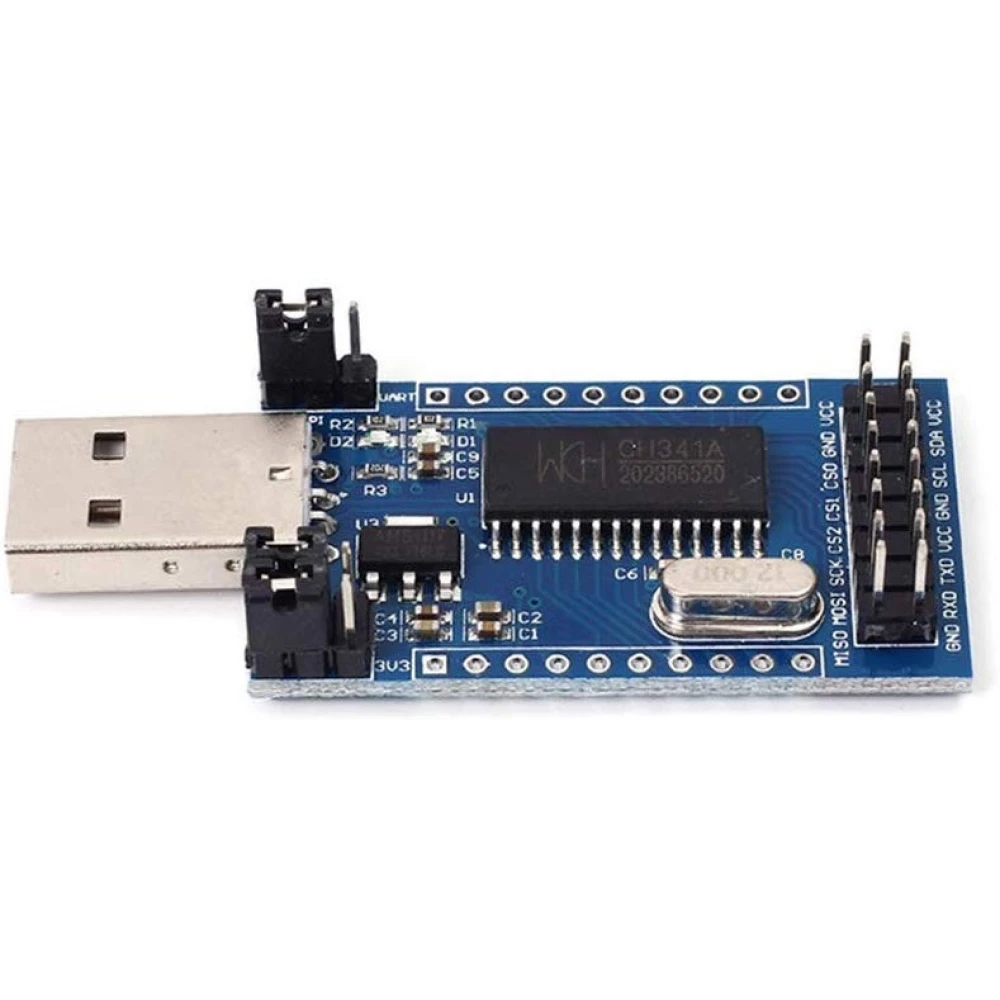

Interface UART : VCC, RXD, TXD, GND.
Interface I2C : VCC, SDA, SCL, GND.
Interface SPI : MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

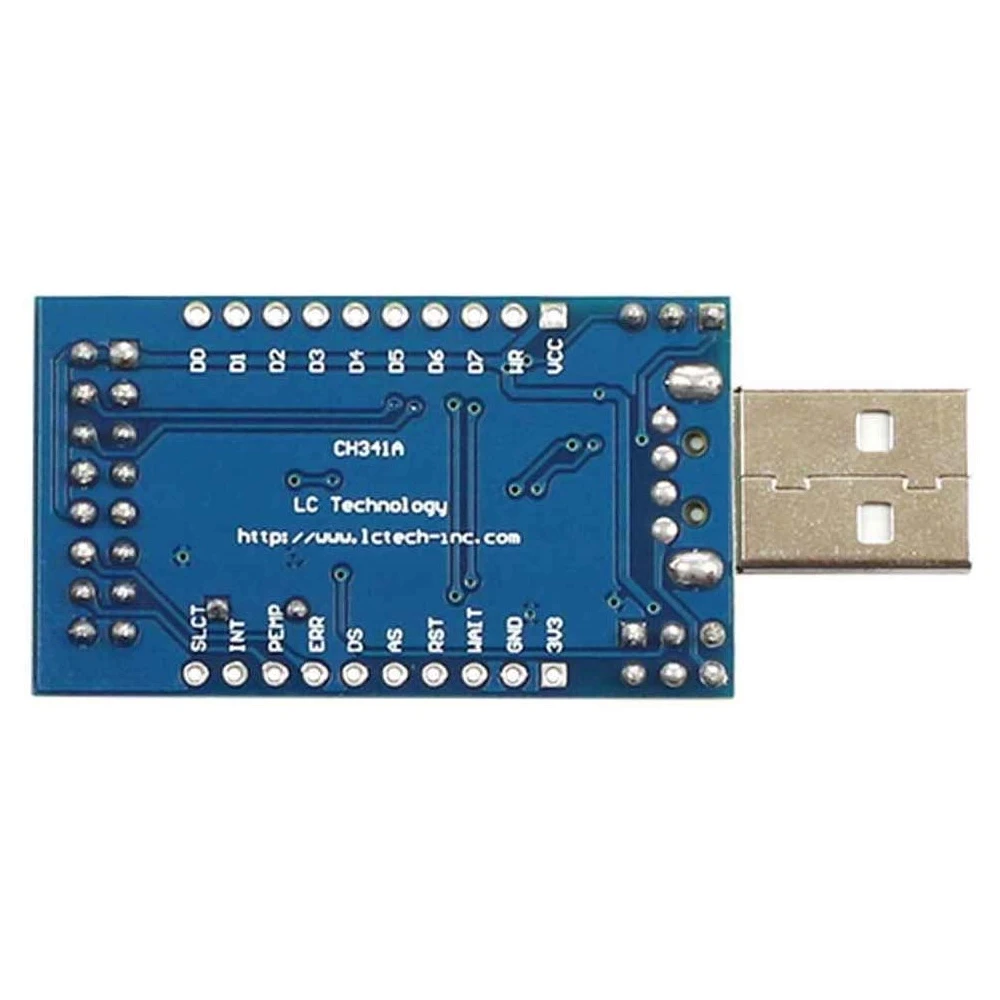

Port d’impression et port EPP/MEM avec connecteur 10P 2.54mm (consulter le manuel pour la définition des broches).

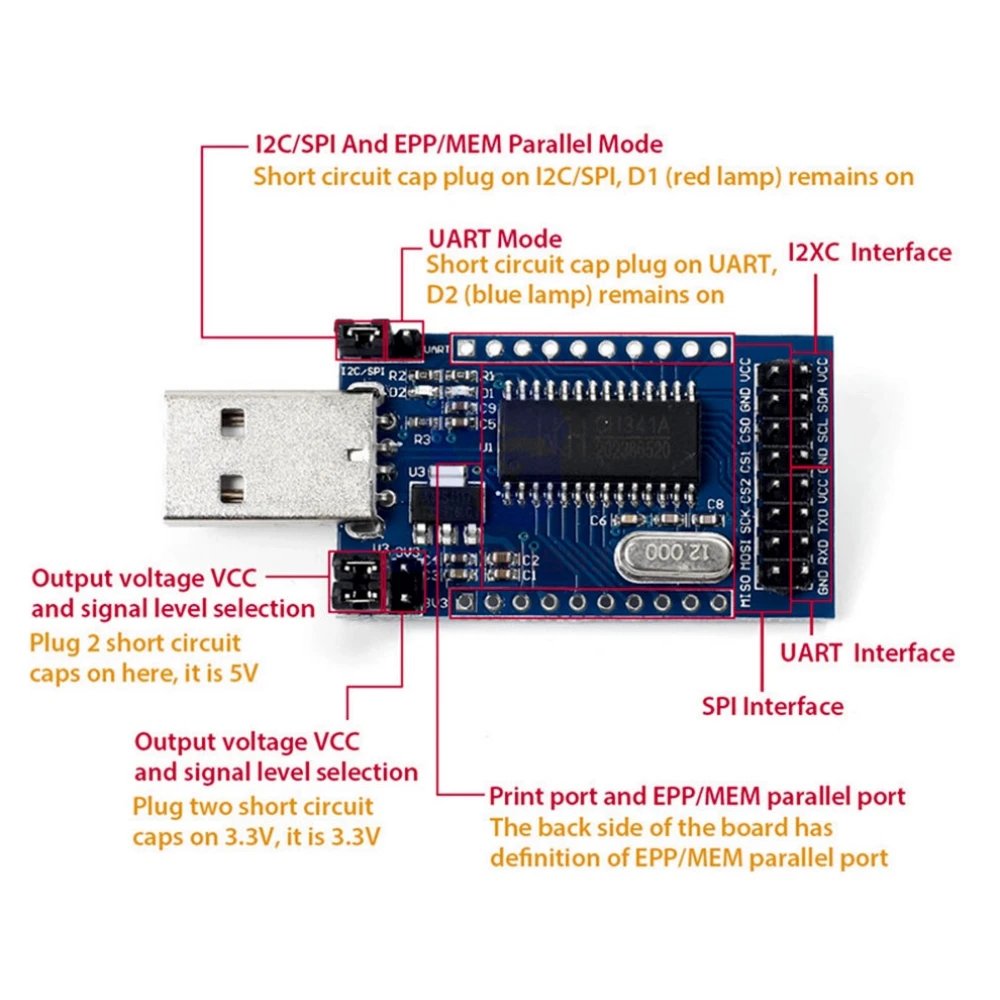

Modes de fonctionnement :

Mode UART : cavalier en position UART, voyant D2 bleu allumé.
Mode parallèle I2C/SPI et EPP/MEM : cavalier en position I2C/SPI, voyant D1 rouge allumé.
Mode port parallèle imprimante : retirer les cavaliers et relier SDA et SCL ensemble.

Sélection de la tension de sortie :

Cavalier 2 du côté 3V3 pour 3.3V.
Cavalier 2 de l’autre côté pour 5V.

Ce programmateur est idéal pour les utilisateurs qui ont besoin d’une solution économique et fonctionnelle pour la programmation et le débogage de dispositifs électroniques nécessitant des interfaces UART, I2C, SPI ou port parallèle. Son design compact et sa polyvalence en font un choix parfait pour les projets d’électronique, le développement de firmware et la maintenance matérielle.

Prise en charge de l’USB vers port parallèle, UART, I2C et SPI
Tension de sortie sélectionnable : 3.3V ou 5V
Voyants LED pour l’état UART et SPI/I2C
Format compact : 45 x 27 mm
Compatible avec la programmation EEPROM, FLASH et MCU STC

Questions & Réponses des clients

Quelles sont les dimensions, le poids et les matériaux principaux du module CH341A ?

Le module mesure 45 mm de long sur 27 mm de large, utilise principalement un PCB en fibre de verre (FR4) et des composants électroniques SMD. Le poids estimé est inférieur à 20 grammes, ce qui facilite son intégration dans des breadboards ou des projets compacts.

Quelles sont les exigences d’alimentation et la compatibilité système de ce convertisseur ?

Le CH341A est alimenté directement par le port USB (5 V) de l’ordinateur. Il peut sélectionner la tension de sortie et les niveaux de signal à 3,3 V ou 5 V via des jumpers. Il est compatible avec Windows, certaines distributions Linux et macOS, bien que la disponibilité et la facilité d’installation des pilotes puissent varier selon le système d’exploitation et sa version.

Le programmateur CH341A nécessite-t-il des calibrations ou une maintenance périodique pour un usage fiable ?

Le module ne nécessite ni calibration ni maintenance périodique. Il est recommandé de garder les connecteurs propres et d’éviter l’exposition à l’humidité ou aux décharges électrostatiques. Dans des conditions normales et avec de bonnes pratiques, la durabilité dépend principalement de la manipulation physique et de la protection électrostatique.

Quelles limites importantes présente le CH341A en matière de vitesses de transmission et de tolérances de signal ?

Le CH341A prend en charge des vitesses USART jusqu’à 2 Mbps, en SPI généralement jusqu’à 12 MHz et en I2C jusqu’à 400 kHz (mode Fast). Les niveaux logiques configurables offrent une certaine flexibilité (3,3 V/5 V), mais des erreurs peuvent apparaître lors de la connexion de dispositifs nécessitant des tolérances de timing très strictes ou l’intégration de plusieurs protocoles simultanément. Il n’est pas recommandé pour les mémoires NAND de grande capacité.

À quoi sert le programmateur CH341A ?

Il sert à convertir l’USB vers les interfaces UART, I2C, SPI et port parallèle, permettant la programmation et le débogage de dispositifs électroniques.

Quelles tensions de signal le programmateur CH341A prend-il en charge ?

Il permet de sélectionner des tensions de sortie et des niveaux de signal de 3.3V ou 5V à l’aide d’un cavalier sur la carte.

Le programmateur CH341A dispose-t-il d’indicateurs d’état ?

Oui, il dispose de voyants pour les modes UART et SPI/I2C qui indiquent l’état de fonctionnement.

Quelle est la taille de la carte du programmateur CH341A ?

La taille de la carte est de 45 x 27 mm.

Peut-on l’utiliser pour la programmation d’EEPROM ?

Oui, il est compatible avec la programmation d’EEPROM via l’interface I2C.
