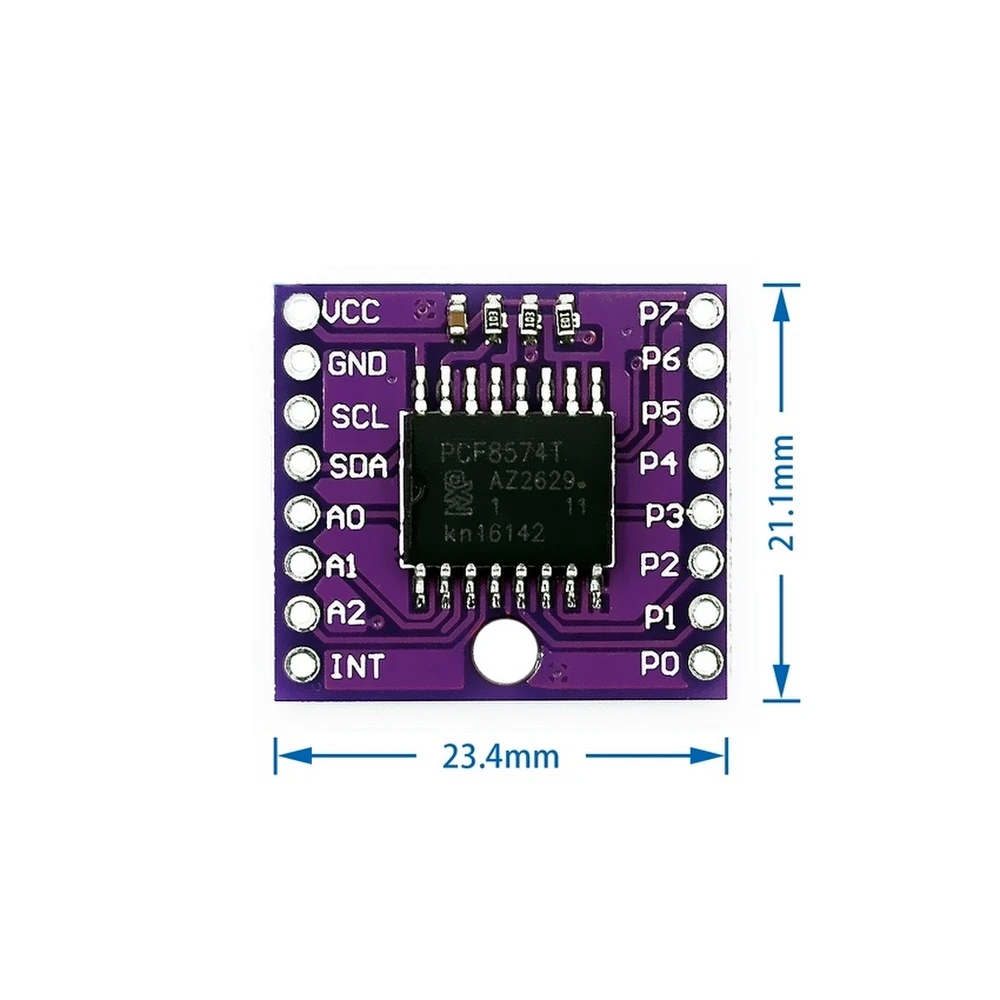

Module I2C PCF8574T pour Arduino - Extension E/S en cascade

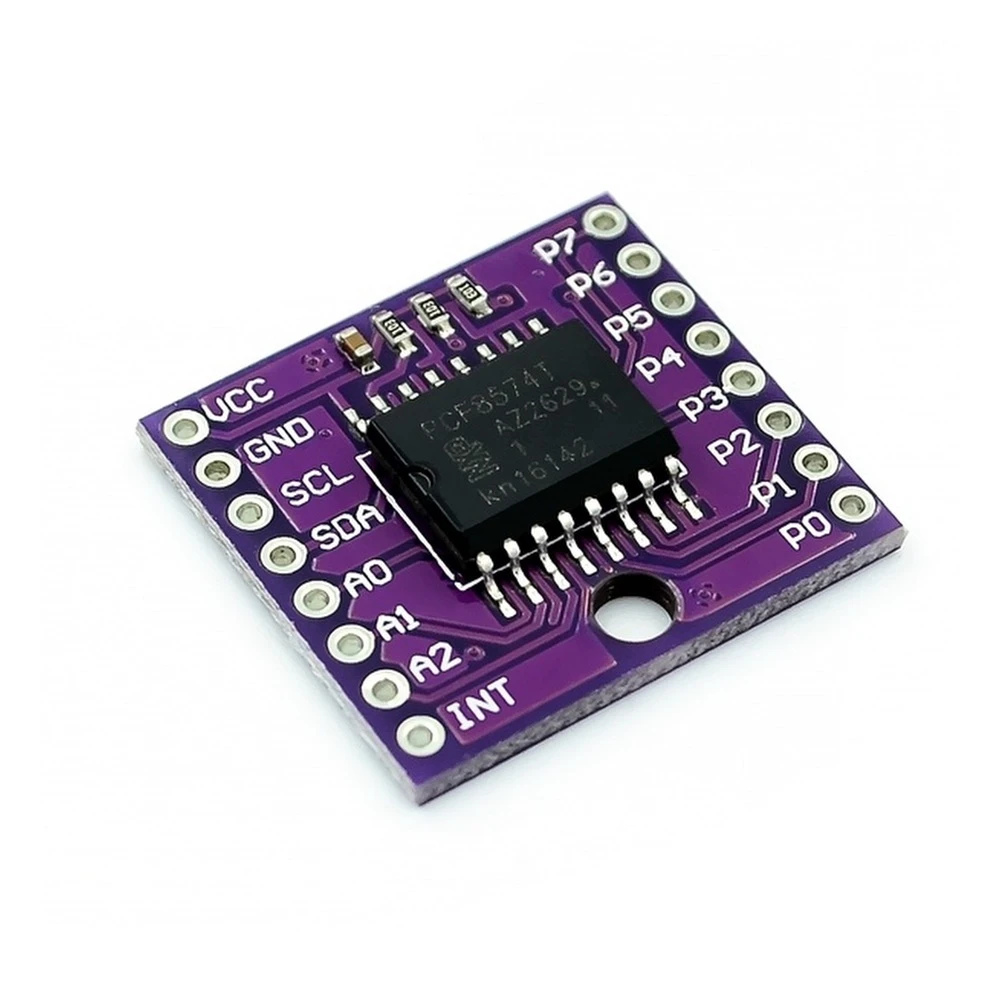

Vista frontal del módulo extendido de puertos E/S PCF8574T para Arduino

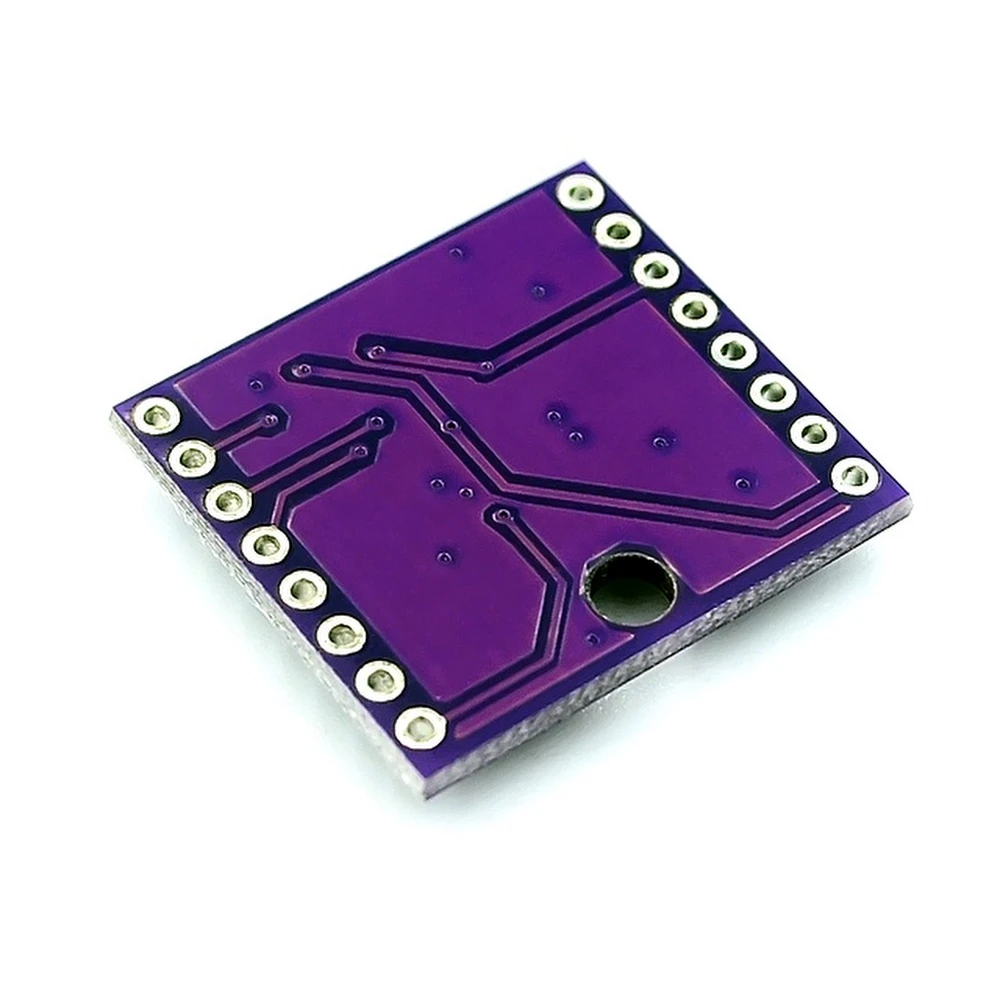

Detalle del interruptor de palanca para configuración de dirección en módulo PCF8574T

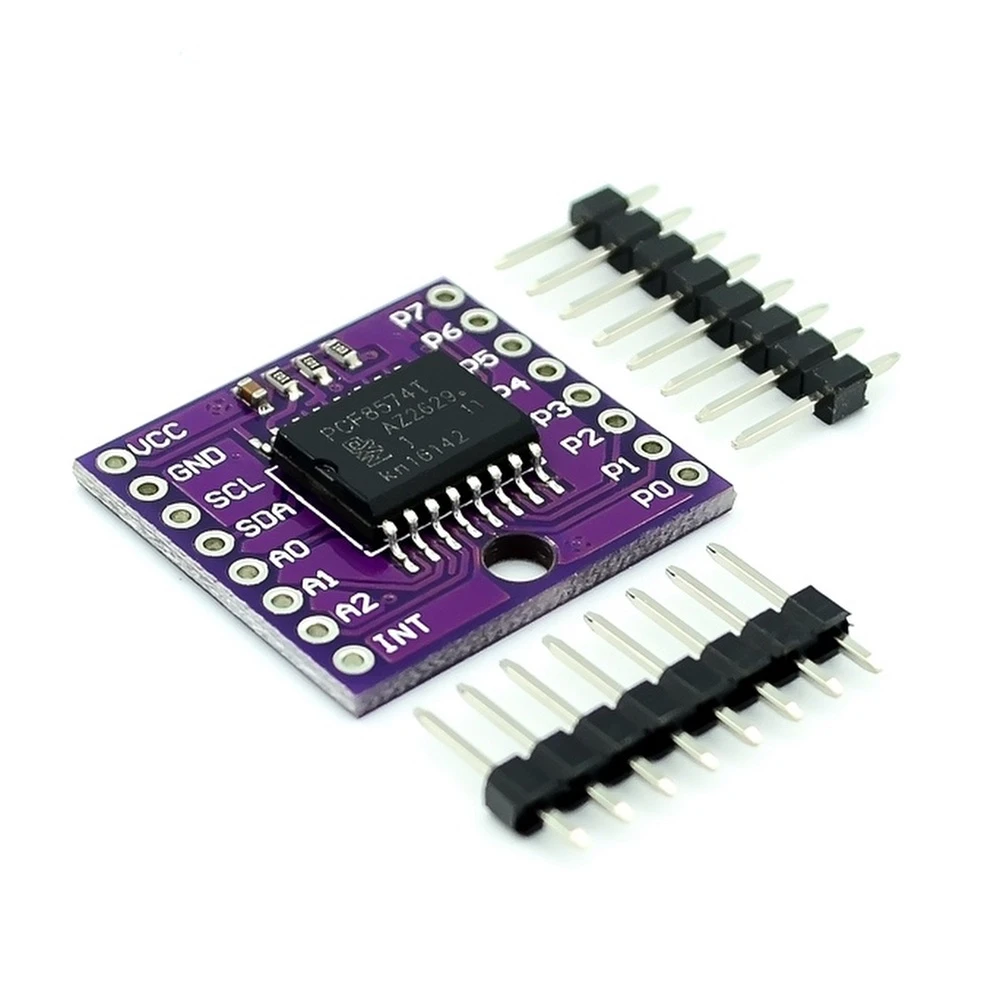

Módulo PCF8574T para extensión de puertos E/S en cascada para Arduino

Module I2C PCF8574T pour Arduino - Extension E/S en cascade

Name: Module I2C PCF8574T pour Arduino - Extension E/S en cascade
Brand: satkit
SKU: 1c080504
Price: 2.05 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

Enregistrer 5% Ancien prix: 2,16€

2,05€

TVA incluse (HT : 1,71€)

Stock limité

Livraison standard Ven, Avr 24 - Mar, Avr 28

Livraison express Mer, Avr 22 - Jeu, Avr 23

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

Le module I2C PCF8574T pour Arduino est un extension de ports d’entrée/sortie (E/S) conçu pour étendre les capacités de vos projets Arduino via l’interface I2C. Ce module permet d’ajouter plusieurs broches E/S numériques supplémentaires sans avoir besoin d’utiliser davantage de broches du microcontrôleur, facilitant ainsi le contrôle de dispositifs externes tels que des capteurs, des actionneurs ou des afficheurs.

Caractéristiques principales :

Extension des ports E/S via l’interface I2C.
Permet de connecter jusqu’à 8 modules en cascade, portant l’extension à 64 ports E/S numériques.
Configuration de l’adresse via un interrupteur à bascule pour éviter les conflits sur le bus I2C.
Compatible avec la plupart des cartes Arduino et d’autres microcontrôleurs prenant en charge I2C.
Format compact et intégration facile dans les projets électroniques.

Spécifications techniques :

Type d’interface : I2C.
Extension maximale : 8 modules (64 E/S).
Configuration de l’adresse : Interrupteur à bascule.
Utilisation typique : Extension de ports numériques pour Arduino.

Applications typiques :

Projets nécessitant davantage de broches numériques d’entrée/sortie que celles disponibles sur la carte Arduino.
Automatisation et contrôle de plusieurs dispositifs.
Interfaces avec des capteurs, relais, écrans et autres modules électroniques.
Développement de prototypes électroniques avancés.

Compatibilité :

Ce module est compatible avec les cartes Arduino et d’autres microcontrôleurs prenant en charge la communication I2C. Il est idéal pour les utilisateurs qui souhaitent augmenter le nombre de ports numériques sans accroître la complexité du câblage.

En résumé, le module I2C PCF8574T pour Arduino est une solution efficace et évolutive pour étendre les ports E/S numériques, facilitant le développement de projets électroniques complexes avec plusieurs dispositifs connectés.

Étend les ports E/S numériques via l’interface I2C.
Prend en charge jusqu’à 8 modules en cascade pour 64 ports E/S.
Adresse configurable avec interrupteur à bascule.
Compatible avec les cartes Arduino et les microcontrôleurs I2C.
Idéal pour les projets nécessitant plusieurs entrées et sorties.

Questions & Réponses des clients

Quels sont les principaux matériaux du module et quelles sont ses dimensions et son poids approximatifs ?

Le module est principalement composé d’un PCB en fibre de verre (FR4), de broches en laiton plaqué et de la puce PCF8574T encapsulée dans du plastique. Ses dimensions typiques sont de 40 mm x 20 mm x 14 mm et son poids approximatif est de 7 g.

Avec quels niveaux de tension le module fonctionne-t-il et quelles précautions dois-je prendre pour l’utiliser avec différentes cartes Arduino ?

Le module fonctionne dans une plage de 2,5 V à 6 V, ce qui le rend compatible avec la plupart des cartes Arduino 3,3 V et 5 V. Il est essentiel de s’assurer que le niveau logique de la carte correspond à celui du module afin d’éviter tout dommage, en particulier dans les configurations mixtes 3,3 V et 5 V.

Quelles limitations de vitesse I2C ou d’interférences peuvent apparaître lors de la connexion de plusieurs modules en cascade ?

Le PCF8574T prend en charge les vitesses standard du bus I2C, jusqu’à 100 kHz. Lors de la connexion de plusieurs modules (jusqu’à 8 en cascade), la capacité totale du bus augmente, ce qui peut affecter la fiabilité sur de longues distances ou à des vitesses élevées. Il est recommandé de maintenir la longueur totale du bus en dessous de 1 m et de prévoir des résistances pull-up adaptées.

Quelles étapes de base faut-il suivre pour l’installation et le diagnostic des problèmes de fonctionnement de ce module ?

Pour l’installer, connectez SDA et SCL au bus I2C et réglez les adresses à l’aide des interrupteurs à bascule. Si les broches ne répondent pas, vérifiez la correspondance d’adresse, l’alimentation, les pull-ups sur le bus, ainsi que d’éventuels courts-circuits dans le câblage. Le diagnostic se fait généralement avec des scanners I2C à l’aide de bibliothèques standard sur Arduino.

Combien de modules puis-je connecter en cascade ?

Il est possible de connecter jusqu’à 8 modules en cascade, permettant d’étendre jusqu’à 64 ports E/S numériques.

Comment configurer l’adresse du module ?

L’adresse se configure à l’aide d’un interrupteur à bascule intégré au module afin d’éviter les conflits sur le bus I2C.

Est-il compatible avec toutes les cartes Arduino ?

Oui, il est compatible avec la plupart des cartes Arduino prenant en charge la communication I2C.

À quoi sert ce module ?

Il sert à étendre le nombre de ports d’entrée/sortie numériques disponibles sur une carte Arduino via l’interface I2C.
