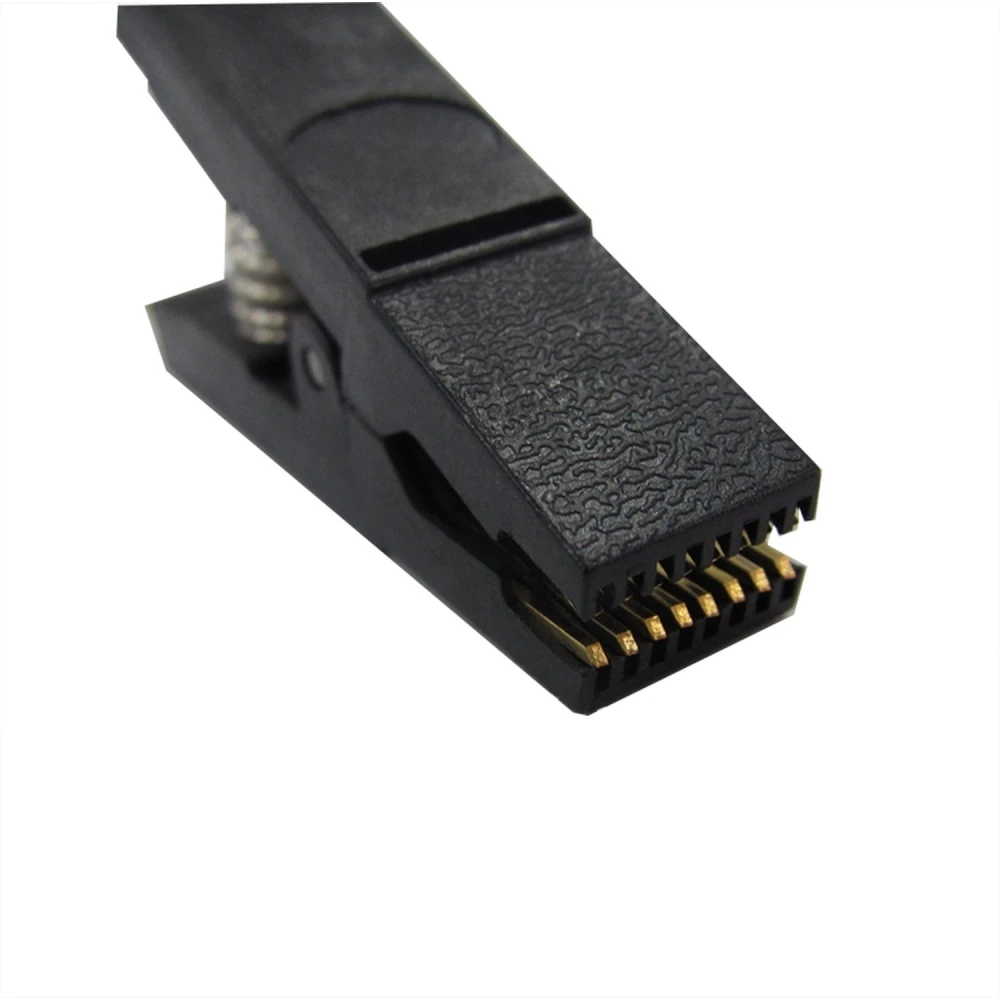

Test Clip SOP16 SOIC16 - Clip de test pour programmateurs IC SOIC16

Name: Test Clip SOP16 SOIC16 - Clip de test pour programmateurs IC SOIC16
Brand: satkit
SKU: H0X0201-TEST-CLIP-sop16
Price: 7.20 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

7,20€

TVA incluse (HT : 6,00€)

Remises sur quantité

Quantité	Prix	Enregistrer
2+	6,91€	-4%
10+	6,36€	-12%
20+	5,90€	-18%

Stock limité

Livraison standard Jeu, Avr 23 - Lun, Avr 27

Livraison express Mar, Avr 21 - Mer, Avr 22

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

Description du produit :

Le Test Clip Sop16 Soic16 est un outil essentiel pour les techniciens et les passionnés d’électronique qui ont besoin d’une connexion fiable et rapide à des circuits intégrés au boîtier SOIC de 16 broches. Ce clip de test permet d’effectuer des connexions temporaires sans soudure, facilitant la programmation et le diagnostic des dispositifs IC.

Caractéristiques principales :

Type de connecteur : Test Clip pour boîtiers SOIC
Nombre de contacts : 16
Plating de contact : doré pour une meilleure conductivité et une résistance à la corrosion
Couleur du connecteur : noir
Pas des broches : 1.27 mm (IC Lead Pitch)
Espacement entre les leads : 2.54 mm (Lead Spacing)
Écartement entre les rangées : 3.81 mm (Row Pitch)

Utilisations typiques :

Programmation et test de circuits intégrés SOIC16
Diagnostic de pannes sur cartes électroniques
Connexion temporaire pour mesures et tests sans soudure
Compatible avec les programmateurs IC prenant en charge les boîtiers SOIC

Compatibilité :

Ce test clip est compatible avec tout circuit intégré utilisant un boîtier SOIC de 16 broches, ce qui en fait un outil polyvalent pour les travaux de réparation, de programmation et de développement électronique.

Avantages supplémentaires :

Facile à utiliser et à connecter
Contacts dorés assurant un contact stable et durable
Design compact et léger facilitant la manipulation

En résumé, le Test Clip Sop16 Soic16 de satkit est un outil fiable et pratique pour ceux qui travaillent avec des circuits intégrés SOIC16, offrant une solution efficace pour les connexions temporaires lors de la programmation et du diagnostic.

Clip de test pour boîtiers SOIC à 16 broches
Contacts dorés pour une meilleure conductivité et durabilité
Design noir robuste et compact
Pas des broches de 1.27 mm et espacement de 2.54 mm
Idéal pour la programmation et le diagnostic de circuits intégrés SOIC16

Questions & Réponses des clients

Faut-il un outil spécial ou une expérience technique pour installer le Test Clip Sop16 sur une puce SOIC ?

L’installation est manuelle et ne nécessite pas d’outils spéciaux, mais l’utilisation de pinces antistatiques et une expérience minimale sont recommandées afin d’éviter d’endommager les broches du circuit intégré ou les contacts du clip.

Quels sont les principaux risques d’utilisation ou les limites lors de l’utilisation de ce test clip à des tensions typiques de programmation de microcontrôleurs ?

Le test clip est conçu pour des signaux basse tension, généralement jusqu’à 50 V ; dépasser cette limite peut provoquer des défaillances ou des dommages dus à un arc électrique. Le plastique n’est pas ignifugé, il n’est donc pas recommandé de l’utiliser dans des environnements à risque électrique élevé.

Quelle durée de vie utile (en nombre d’insertions) offre le Test Clip Sop16 Soic16 et comment se compare-t-il aux alternatives de laboratoire professionnelles ?

Ce clip offre une durée de vie estimée de 200 à 500 insertions, adaptée aux tâches de développement et de service occasionnel. Les alternatives professionnelles plus coûteuses peuvent offrir jusqu’à 1000 à 2000 insertions grâce à des contacts renforcés.

À quoi sert le Test Clip Sop16 Soic16 ?

Il sert à connecter temporairement des circuits intégrés au boîtier SOIC de 16 broches pour la programmation, les tests et le diagnostic sans soudure.

Est-il compatible avec tous les circuits intégrés SOIC16 ?

Oui, il est compatible avec tout IC utilisant un boîtier SOIC de 16 broches.

Quels sont les avantages du plating doré sur les contacts ?

Le plating doré améliore la conductivité électrique et protège contre la corrosion, assurant une connexion stable et durable.

Comment utiliser le test clip ?

Le clip se fixe sur le boîtier SOIC16 en veillant à ce que les broches soient bien connectées pour effectuer des tests ou la programmation.

Ce test clip convient-il aux programmateurs IC ?

Oui, il est spécialement conçu pour faciliter la connexion aux programmateurs IC prenant en charge les boîtiers SOIC de 16 broches.
