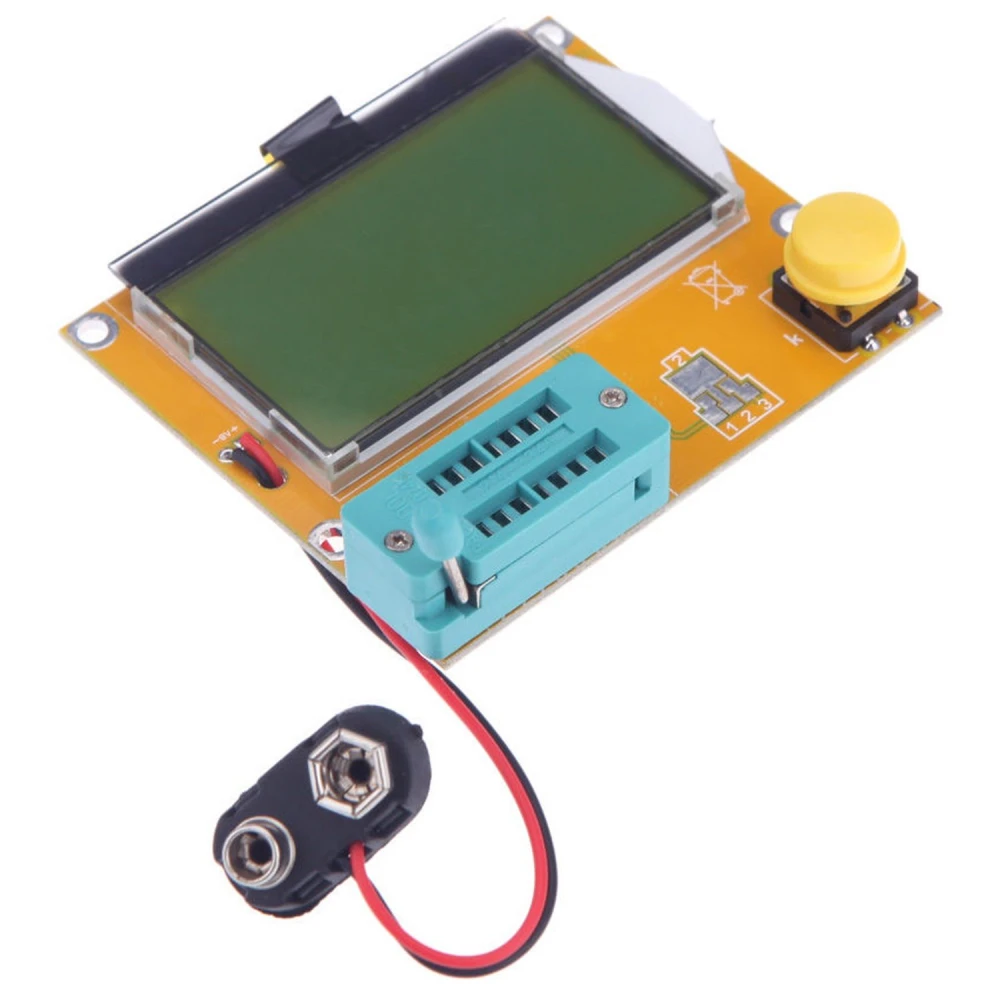

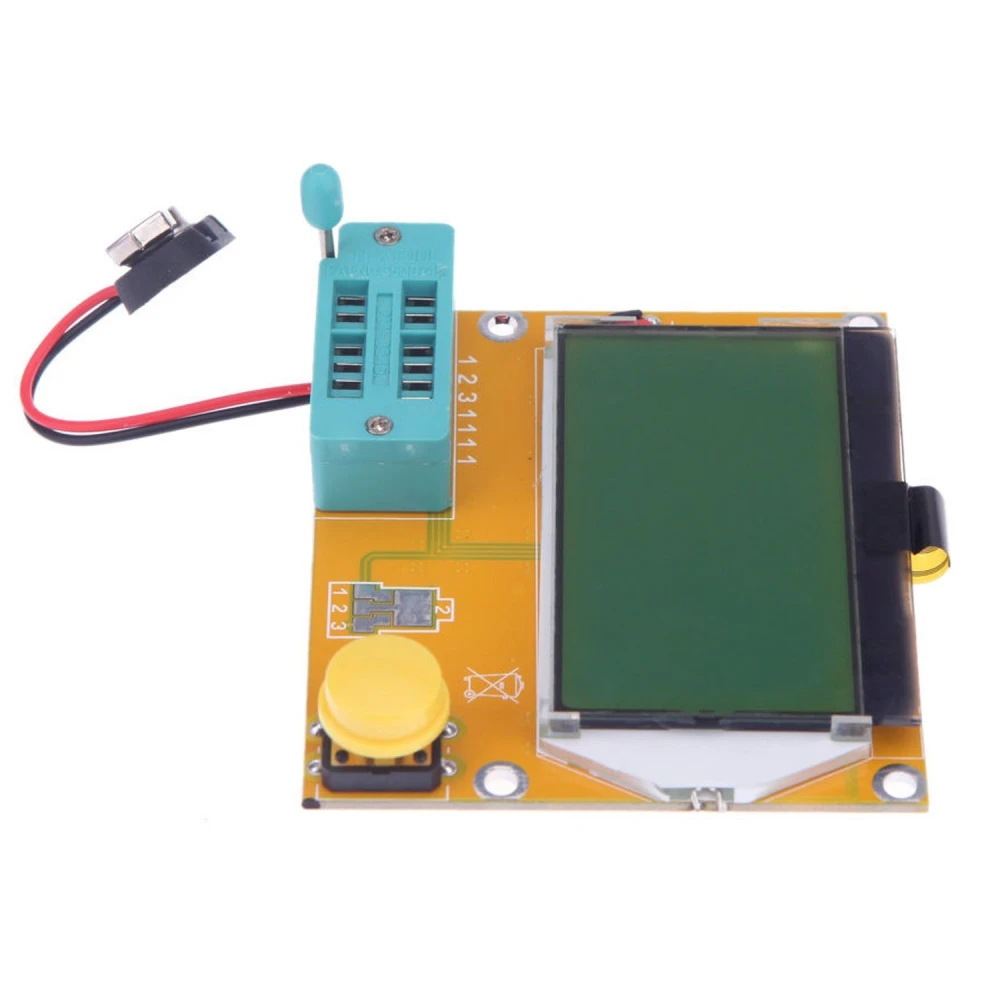

Testeur LCR-T4 pour transistors, condensateurs, ESR, inductance et résistance

Le testeur LCR-T4 pour transistors, condensateurs et ESR est un outil essentiel pour les techniciens et les passionnés d’électronique qui ont besoin d’effectuer des mesures précises et rapides de composants électroniques. Cet appareil compact et simple à utiliser permet d’identifier et de mesurer des transistors bipolaires (NPN, PNP), des MOSFETs (N-channel et P-channel), des JFETs, des diodes, des thyristors, des condensateurs, des inductances et des résistances avec une grande précision.

Caractéristiques principales :

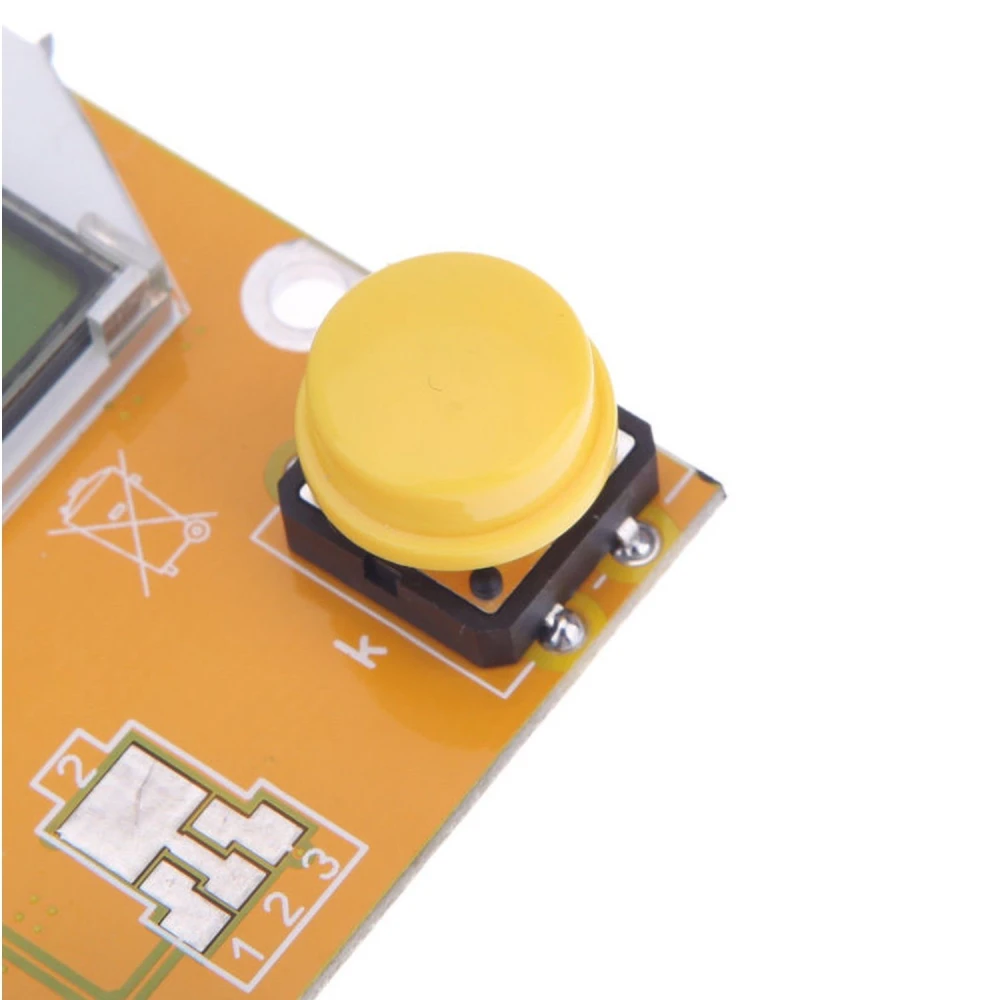

• Utilisation à un seul bouton et arrêt automatique pour économiser l’énergie.
• Faible courant d’arrêt de 20nA, ce qui garantit des mesures précises sans endommager les composants.
• Détection automatique des transistors bipolaires, MOSFET, JFET, diodes, thyristors unidirectionnels et bidirectionnels.
• Identification automatique du brochage des composants.
• Mesure du facteur d’amplification de courant (hFE) et de la tension seuil base-émetteur pour les transistors bipolaires.
• Reconnaissance des transistors Darlington par analyse de la tension et de l’amplification.
• Détection des diodes de protection dans les transistors MOS.
• Mesure de la tension seuil et de la capacité de grille dans les MOSFETs.
• Mesure simultanée de deux résistances avec indication du symbole et du numéro de broche, idéale pour les potentiomètres.
• Haute résolution pour la mesure des résistances de 0.1 ohmios à 50M ohmios.
• Mesure de la capacité de 30pF à 100mF avec une résolution de 1pF.
• Mesure simultanée de la résistance équivalente série (ESR) sur des condensateurs de plus de 2uF avec une résolution de 0.01 ohmios.
• Identification précise des diodes, LEDs et diodes Zener avec mesure des tensions directes et de claquage inverse.
• Mesure de la capacité inverse dans les diodes et les transistors bipolaires connectés.
• Mesure simple des ponts redresseurs avec une seule connexion.

Utilisations typiques :

Ce testeur est idéal pour les techniciens électroniques, les ingénieurs et les passionnés qui doivent vérifier rapidement l’état et les caractéristiques de composants électroniques dans des circuits, des réparations et le développement de prototypes. Sa facilité d’utilisation et sa précision le rendent parfait pour identifier des pannes, vérifier des composants neufs ou d’occasion et réaliser des diagnostics sur des équipements électroniques.

Compatibilité :

Compatible avec une large gamme de composants électroniques courants en électronique analogique et numérique, notamment les transistors bipolaires NPN et PNP, les MOSFETs, les JFETs, les diodes, les thyristors, les résistances, les condensateurs et les composants avec ESR.

Avec le LCR-T4 Tester, vous disposez d’un outil fiable et polyvalent pour vos projets et réparations électroniques.

• Utilisation à un bouton et arrêt automatique pour économiser l’énergie
• Détecte automatiquement les transistors NPN, PNP, MOSFET, JFET, diodes et thyristors
• Mesure du facteur d’amplification de courant (hFE) et de la tension seuil base-émetteur
• Mesure simultanée de deux résistances et des potentiomètres avec haute résolution
• Mesure de capacité de 30pF à 100mF avec une résolution de 1pF
• Mesure de la résistance équivalente série (ESR) sur les condensateurs de plus de 2uF
• Identification des diodes, LEDs et diodes Zener avec mesure des tensions directes et inverses
• Mesure de la capacité inverse dans les diodes et les transistors bipolaires
• Mesure facile des ponts redresseurs avec une seule connexion
