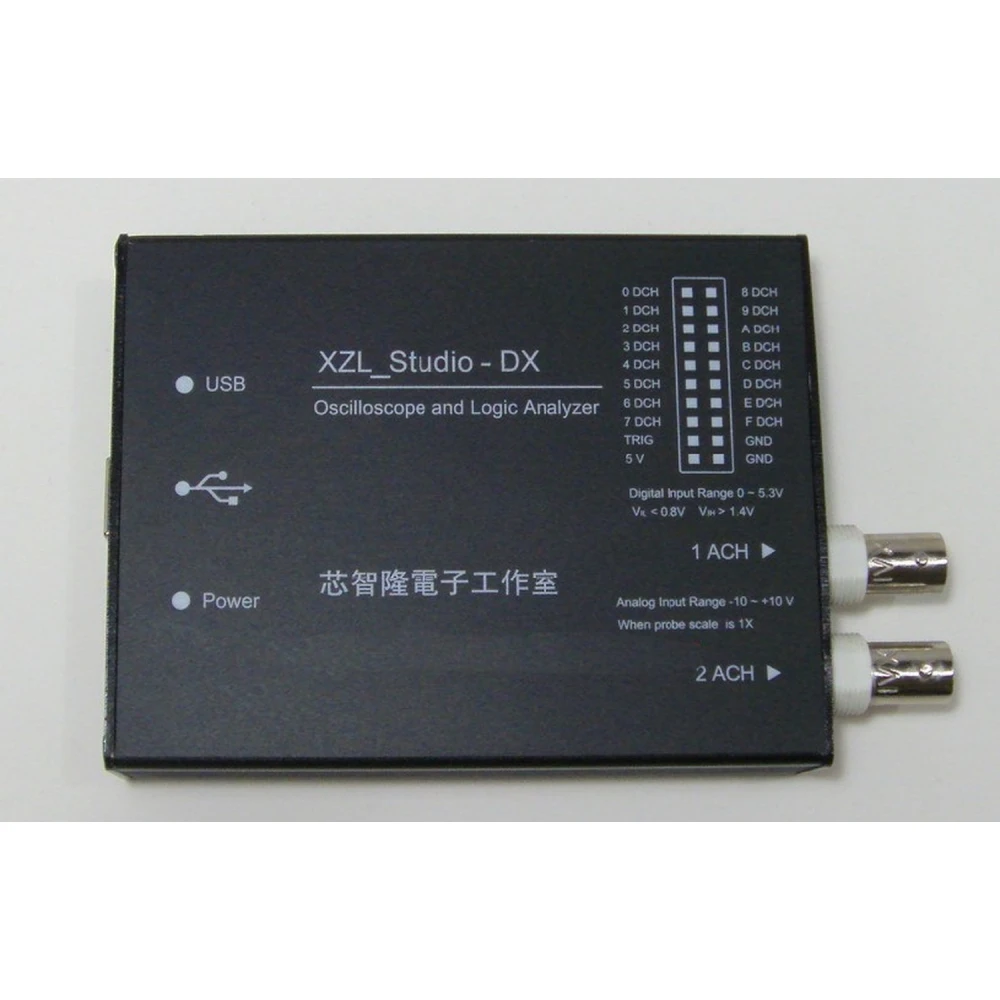

Analyseur logique et oscilloscope USB XZL Studio DX pour Windows

Marque : XZL

Soyez le premier à donner votre avis sur ce produit

108,00€

TVA incluse (HT : 90,00€)

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

L’Analyseur logique et oscilloscope USB XZL Studio DX est un outil multifonction programmable conçu pour PC sous Windows, qui combine un oscilloscope numérique 2 canaux, un analyseur logique 16 canaux, un décodeur de protocoles et un générateur de signal numérique dans un seul appareil compact et facile à utiliser.

Cet équipement est idéal pour les ingénieurs électroniques, techniciens, étudiants et passionnés qui ont besoin d’un instrument polyvalent pour l’analyse et le diagnostic de circuits numériques et analogiques.

Caractéristiques principales

16 canaux numériques bidirectionnels et 2 canaux analogiques pour une analyse complète des signaux mixtes.
Décodage en temps réel de bus de communication tels que SPI, Serial, I2C, I2S, Async, USB Full et Low Speed, SMBus, 1-Wire, Parallel et CAN.
Oscilloscope et analyseur logique avec stockage numérique permettant de capturer et d’analyser des signaux complexes.
Logiciel puissant avec décodeurs intégrés pour faciliter l’interprétation des données.
Fonctions supplémentaires telles que générateur de signaux numériques, enregistreur de données (data logger), voltmètre, compteur de fréquence, contrôleur de bus I2C, générateur de fréquence, contrôleur PWM et compteur d’impulsions.
API pour développement personnalisé et contrôle à distance de l’appareil.

Spécifications techniques

Canaux numériques : 16 bidirectionnels
Canaux analogiques : 2
Sondes incluses : 2 sondes DSO p6020 de 20MHz, 4 sondes logiques de couleurs
Connectivité : USB pour connexion à un PC Windows
Accessoires : câble USB, câble analyseur logique 20 broches

Utilisations typiques

Cet appareil est parfait pour :

Le diagnostic et l’analyse de circuits numériques et analogiques dans les laboratoires et ateliers.
Le développement et le débogage de systèmes embarqués et de microcontrôleurs.
L’enseignement de l’électronique et des télécommunications pour les étudiants et les enseignants.
La surveillance et le décodage de protocoles de communication dans des projets électroniques.

Compatibilité

Compatible avec les systèmes d’exploitation Windows, cet analyseur et oscilloscope USB s’intègre facilement dans les environnements de travail nécessitant une analyse détaillée des signaux numériques et analogiques.

Contenu du pack

1 appareil XZL Studio DX
2 sondes DSO p6020 de 20MHz
1 câble USB
1 câble analyseur logique 20 broches
4 sondes logiques de couleurs

Note : Le produit est actuellement en rupture de stock.

16 canaux numériques bidirectionnels et 2 canaux analogiques pour une analyse complète
Décodage en temps réel des bus SPI, I2C, USB, CAN, entre autres
Oscilloscope numérique et analyseur logique avec stockage intégré
Fonctions supplémentaires : générateur de signal, voltmètre, compteur de fréquence et plus
Inclut des sondes DSO p6020 de 20MHz, un câble USB et des accessoires de connexion et de mesure

Questions & Réponses des clients

Quines són les especificacions físiques del XZL Studio DX i què inclou exactament la caixa?

El paquet inclou 1 unitat XZL Studio DX, 2 sondes DSO p6020 de 20 MHz, 1 cable USB, 1 cable d’analitzador lògic de 20 pins i 4 sondes de colors per a l’analitzador lògic. Les dimensions i el pes no estan especificats oficialment, però pel seu disseny compacte solen rondar els 10-15 cm de llarg i <0.5 kg. Per a ús professional, aquests valors s’han de confirmar amb el fabricant si són crítics.

Quins límits de freqüència i resolució té l’oscil·loscopi i l’analitzador lògic integrats?

L’oscil·loscopi del XZL Studio DX admet fins a 20 MHz d’amplada de banda i proporciona dos canals analògics, adequats per a senyals de baixa i mitjana freqüència. L’analitzador lògic ofereix 16 canals digitals; la velocitat de mostreig màxima depèn del mode i de la quantitat de canals utilitzats, però típicament se situa entre 24–100 MSa/s. Per a senyals superiors a 20 MHz, la captura i la visualització poden no ser fiables.

Quin és el procés recomanat per calibrar i mantenir les sondes i entrades de l’equip?

Es recomana verificar i calibrar les sondes DSO p6020 abans de cada ús connectant-les a un senyal de referència (preferentment un senyal quadrat de 1 kHz, 1 Vpp) per ajustar la compensació. Les entrades i connectors s’han de mantenir nets i secs; cal evitar l’ús de productes abrasius. Si es detecta desviació en la mesura o dany físic, és aconsellable substituir la sonda afectada. El manteniment regular allarga la vida útil i assegura resultats precisos.

What are the physical specifications of the XZL Studio DX and what exactly is included in the box?

The package includes 1 XZL Studio DX unit, 2 DSO p6020 20 MHz probes, 1 USB cable, 1 20-pin logic analyser cable and 4 coloured logic analyser probes. Dimensions and weight are not officially specified, but due to its compact design they are usually around 10-15 cm long and under 0.5 kg. For professional use, these values should be confirmed with the manufacturer if they are critical.

What frequency limits and resolution do the integrated oscilloscope and logic analyser have?

The XZL Studio DX oscilloscope supports up to 20 MHz bandwidth and provides two analogue channels, suitable for low- and medium-frequency signals. The logic analyser offers 16 digital channels; the maximum sampling rate depends on the mode and number of channels used, but is typically between 24–100 MSa/s. For signals above 20 MHz, capture and display may be unreliable.

What is the recommended process for calibrating and maintaining the probes and inputs of the equipment?

It is recommended to check and calibrate the DSO p6020 probes before each use by connecting them to a reference signal (preferably a 1 kHz, 1 Vpp square wave) to adjust compensation. Inputs and connectors should be kept clean and dry; avoid using abrasive products. If measurement drift or physical damage is detected, it is advisable to replace the affected probe. Regular maintenance extends service life and ensures accurate results.

What are the physical specifications of the XZL Studio DX and what exactly is included in the box?

What frequency limits and resolution do the integrated oscilloscope and logic analyser have?

The XZL Studio DX oscilloscope supports up to 20 MHz bandwidth and provides two analogue channels, suitable for low- and mid-frequency signals. The logic analyser offers 16 digital channels; the maximum sampling rate depends on the mode and number of channels used, but typically ranges between 24–100 MSa/s. For signals above 20 MHz, capture and display may be unreliable.

What is the recommended process for calibrating and maintaining the probes and inputs of the unit?

It is recommended to check and calibrate the DSO p6020 probes before each use by connecting them to a reference signal (preferably a 1 kHz, 1 Vpp square wave) to adjust compensation. Inputs and connectors should be kept clean and dry; avoid abrasive products. If measurement drift or physical damage is detected, it is advisable to replace the affected probe. Regular maintenance extends service life and ensures accurate results.

Vilka är de fysiska specifikationerna för XZL Studio DX och vad ingår exakt i lådan?

Förpackningen innehåller 1 st XZL Studio DX, 2 st DSO p6020-prober på 20 MHz, 1 USB-kabel, 1 20-polig kabel för logikanalysator och 4 färgade prober till logikanalysatorn. Mått och vikt är inte officiellt angivna, men tack vare den kompakta designen ligger de vanligtvis runt 10–15 cm i längd och under 0,5 kg. För professionellt bruk bör dessa värden bekräftas med tillverkaren om de är kritiska.
