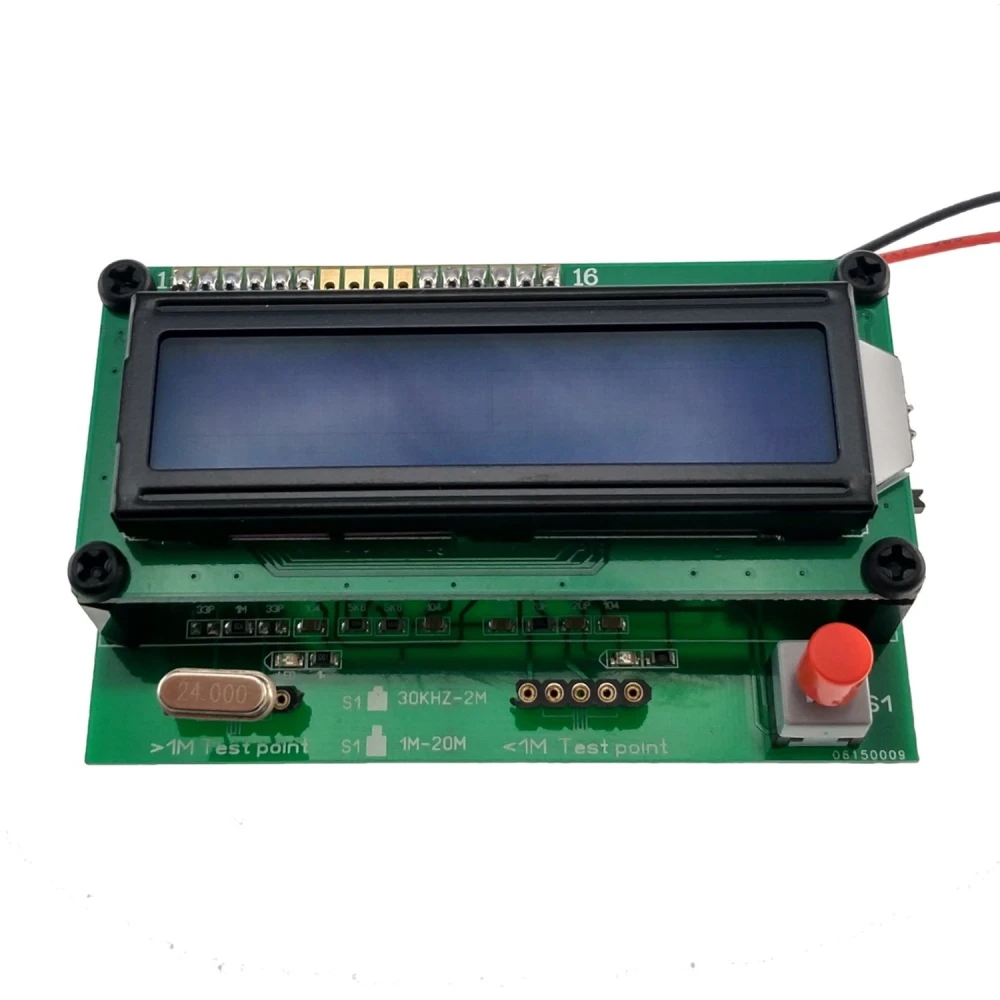

Appareil pour tester et mesurer les quartz (30 kHz à 20 MHz)

Appareil pour tester et mesurer les quartz (oscillateurs) de 30 kHz à 20 MHz

Cet appareil est un outil essentiel pour les techniciens et les passionnés qui doivent vérifier l’état et la valeur des quartz et des oscillateurs électroniques. Sa plage de mesure couvre des fréquences de 30 kHz à 20 MHz, ce qui permet de contrôler une large variété de composants électroniques utilisés dans les projets et les réparations.

Caractéristiques principales :

• Plage de mesure basse fréquence : 30 kHz à 2 MHz (avec l’interrupteur rouge enfoncé)
• Plage de mesure haute fréquence : 3 MHz à 20 MHz (avec l’interrupteur rouge non enfoncé)
• Type de quartz compatible : 49S cylindrique

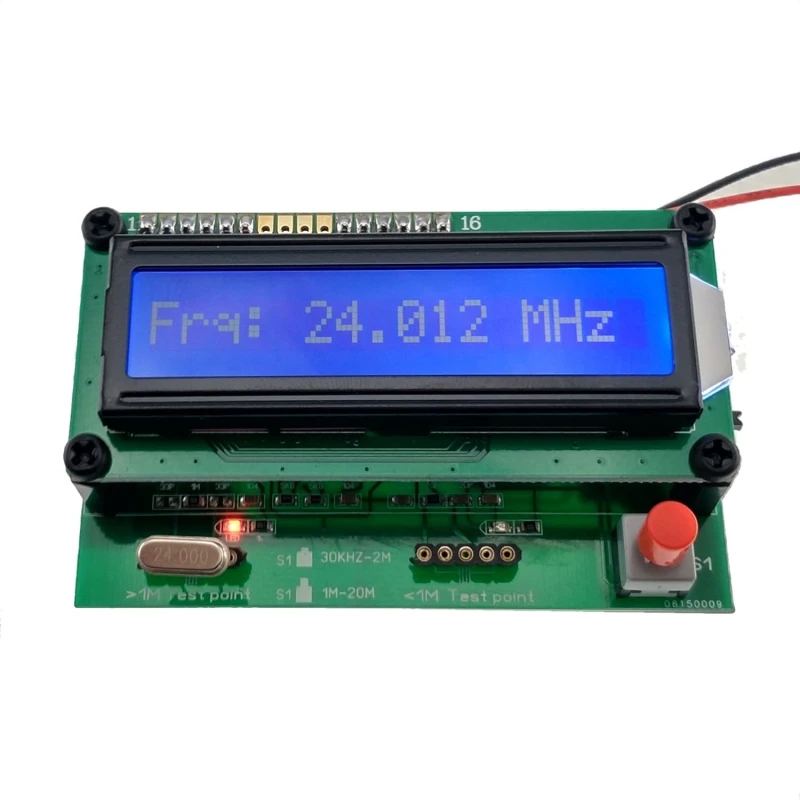

• Écran LCD affichant clairement la valeur du quartz
• Précision en basse fréquence : erreur de 10 kHz + 0.005 kHz
• Précision en haute fréquence : erreur de 1 MHz + 0.010 MHz
• Alimentation par pile 9V (non incluse)
• Dimensions compactes : 81 x 49 x 22 mm
• Deux points de connexion pour faciliter la mesure

Utilisation typique :

Pour tester un quartz ou un oscillateur, commencez par éteindre le mesureur. Placez le quartz du côté correspondant selon la fréquence à mesurer : pour les fréquences entre 30 kHz et 2 MHz, placez le quartz à gauche avec le bouton rouge enfoncé ; pour les fréquences entre 3 MHz et 20 MHz, placez-le à droite sans enfoncer le bouton rouge. Allumez l’appareil et observez la valeur affichée sur l’écran LCD. Si vous ne connaissez pas la valeur du quartz, essayez d’abord une plage puis l’autre afin d’obtenir la lecture correcte.

Ce testeur est idéal pour diagnostiquer si un oscillateur est défectueux ou pour identifier la valeur de quartz non marqués. Son format compact et sa simplicité d’utilisation en font un outil économique et pratique pour les ateliers d’électronique et les utilisateurs qui ont besoin de précision dans la mesure des fréquences.

Compatibilité et accessoires :

Compatible avec les quartz oscillateurs de type 49S cylindrique. Fonctionne avec une pile 9V (non incluse), ce qui facilite son utilisation portable sur le terrain ou en atelier.

Note : Le produit est actuellement en rupture de stock. Nous vous recommandons de consulter des alternatives ou de contacter notre service pour connaître les prochaines disponibilités.

• Plage de mesure : 30 kHz à 20 MHz
• Écran LCD pour une lecture claire des valeurs
• Compatible avec les quartz 49S cylindrique
• Alimentation par pile 9V (non incluse)
• Compact et facile à utiliser
• Grande précision de mesure
• Deux points de connexion pour différentes plages de fréquence
