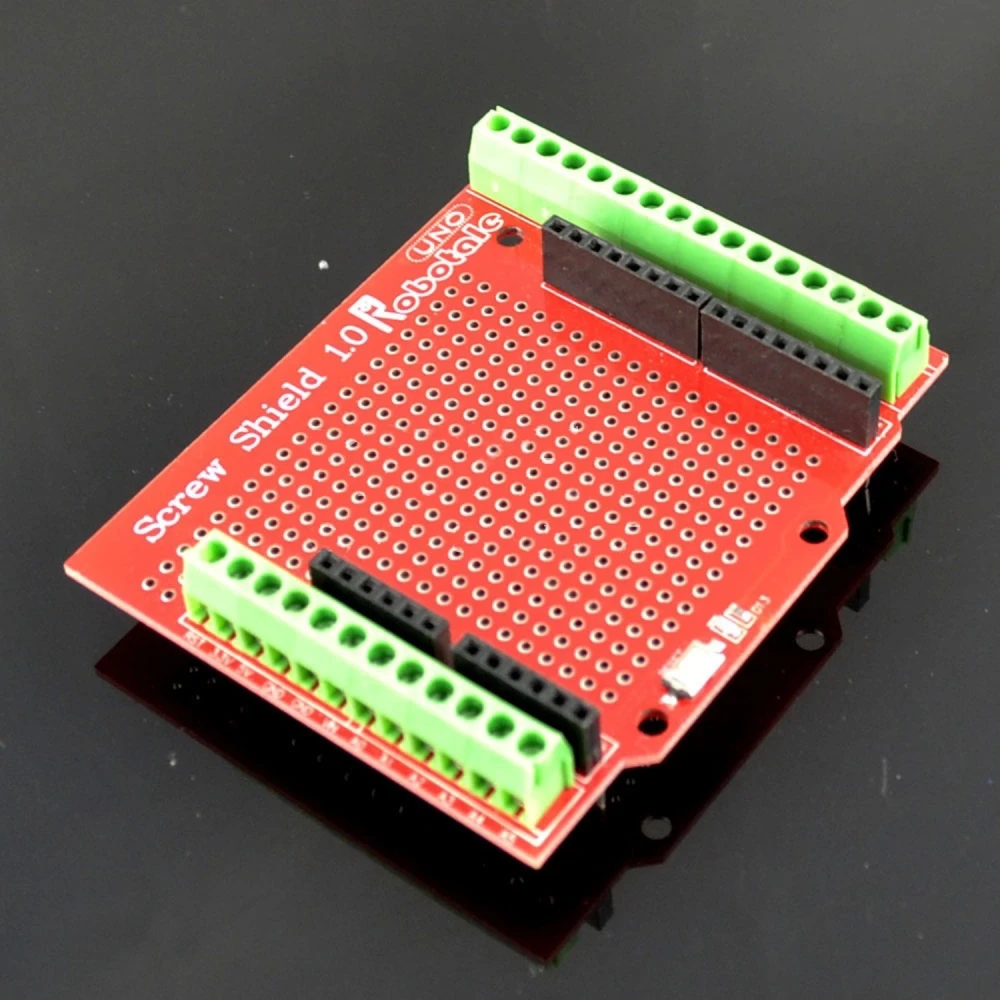

Proto Screw Shield avec bornes à vis pour Arduino UNO et MEGA2560

Name: Proto Screw Shield avec bornes à vis pour Arduino UNO et MEGA2560
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 6.00 EUR
Availability: InStock

Marque : satkit

Soyez le premier à donner votre avis sur ce produit

6,00€

TVA incluse (HT : 5,00€)

Remises sur quantité

Quantité	Prix	Enregistrer
2+	5,76€	-4%
10+	5,46€	-9%
20+	4,80€	-20%

En stock - Expédié immédiatement

Livraison standard Ven, Avr 24 - Mar, Avr 28

Livraison express Mer, Avr 22 - Jeu, Avr 23

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

Le Proto Screw Shield est une carte d’extension conçue pour faciliter et sécuriser les connexions électriques dans les projets avec Arduino UNO et MEGA2560. Grâce à ses bornes à vis, il permet de fixer des câbles de plus gros diamètre que ceux généralement utilisés en prototypage, ce qui le rend idéal pour les applications industrielles, l’automatisation et les produits finis.

Caractéristiques clés :

Connexion sûre par vis : Les câbles sont solidement fixés à l’aide de vis dans les borniers, garantissant une connexion stable et résistante aux vibrations.
Bornes standard 3,81 mm : Compatibles avec les cartes Arduino UNO et MEGA2560, assurant une compatibilité maximale.
Grande zone de connexions I/O : Facilite la connexion de plusieurs appareils et capteurs.
Zone de prototypage double face : Permet de monter et de souder directement des composants sur la carte pour développer des circuits personnalisés.
Sérigraphie claire des broches : Identifie facilement chaque connexion pour éviter les erreurs.
Broches femelles pour empiler d’autres Shields : Compatible avec d’autres modules pour étendre les fonctionnalités.
Bouton de reset et LED sur la broche D13 : Fonctions intégrées pour faciliter les tests et les redémarrages.
Trous de fixation : Permet de fixer le Shield à la carte Arduino avec des vis pour plus de stabilité.

Utilisations typiques : Idéal pour les développeurs et les professionnels qui ont besoin d’une solution robuste pour le prototypage et l’assemblage dans des projets d’électronique, d’automatisation industrielle et de produits finis nécessitant des connexions sûres et durables.

Compatibilité : Compatible exclusivement avec les cartes Arduino UNO et MEGA2560, garantissant un ajustement parfait et une fonctionnalité complète.

Contenu du colis :

1 unité de Proto Screw Shield avec bornes à vis pour Arduino UNO et MEGA2560.

Bornes à vis pour une connexion sûre et stable
Compatible avec Arduino UNO et MEGA2560
Bornes standard 3,81 mm pour une compatibilité maximale
Zone de prototypage double face pour soudure directe
Broches femelles pour empiler d’autres Shields ou extensions
Inclut un bouton de reset et une LED sur la broche D13
Trous de fixation par vis sur Arduino
Idéal pour les projets industriels et l’automatisation

Questions & Réponses des clients

Quels avantages offre le Proto Screw Shield par rapport aux shields de prototypage standard sans bornes à vis ?

Le Proto Screw Shield permet de fixer les câbles via des connecteurs à vis, ce qui améliore la sécurité mécanique et électrique par rapport aux headers conventionnels. Cette caractéristique accepte des câbles de plus grande section, utile dans les environnements industriels ou les prototypes exposés aux vibrations. Le principal inconvénient est une taille légèrement plus importante et une vitesse de connexion/déconnexion plus faible que les jumpers standard.

Quels sont les matériaux principaux, les dimensions et le poids du shield ?

Le shield est fabriqué avec un PCB en fibre de verre FR4 double face, des connecteurs à vis standard de 3,81 mm, des broches femelles et des composants de base (bouton, LED). Ses dimensions typiques sont de 70 mm x 54 mm x 20 mm (installé), et son poids approximatif est de 40 g. De légères variations mineures peuvent exister selon le lot.

Quelle compatibilité ce shield a-t-il avec d’autres versions d’Arduino ou des clones ?

Le shield s’installe directement sur les cartes Arduino UNO et MEGA2560 originales ou clones en respectant le même layout de broches. Il n’est pas physiquement compatible avec des cartes au format différent (par exemple Nano, Leonardo, Due) sans adaptateurs spécifiques.

Quels soins faut-il prendre pour maintenir une bonne conductivité et une bonne durabilité des bornes à vis ?

Il est recommandé d’éviter les fils dénudés excessivement longs et de vérifier périodiquement le serrage des vis afin de prévenir les faux contacts ou le desserrage dû aux vibrations. Pour les environnements agressifs, il est conseillé de nettoyer régulièrement les contacts et d’éviter une humidité prolongée, car les vis sont en acier nickelé et pourraient s’oxyder en cas d’exposition directe.

Le Proto Screw Shield respecte-t-il une norme électrique ou de sécurité et existe-t-il des pièces de rechange si les bornes sont endommagées ?

Le produit est destiné au prototypage et à l’éducation, il ne dispose donc pas de certifications spécifiques (comme CE ou RoHS garanties d’usine). Les bornes à vis sont des pièces standard de 3,81 mm, facilement remplaçables avec des pièces de rechange d’électronique générale. Vérifiez la fiche technique des connecteurs pour des ajustements précis si vous effectuez un remplacement.

Avec quelles cartes Arduino le Proto Screw Shield est-il compatible ?

Il est compatible exclusivement avec les cartes Arduino UNO et MEGA2560.

Puis-je utiliser des câbles plus épais avec ce Shield ?

Oui, grâce à ses bornes à vis, il permet de fixer des câbles plus épais que ceux utilisés dans les prototypes traditionnels.

Inclut-il une zone de prototypage ?

Oui, il dispose d’une zone de prototypage double face pour monter et souder directement des composants.

Peut-on fixer le Shield à la carte Arduino ?

Oui, il dispose de trous de fixation avec vis pour sécuriser le Shield sur la carte Arduino.

Quels accessoires sont inclus dans le colis ?

Le colis comprend 1 unité de Proto Screw Shield avec bornes à vis.
