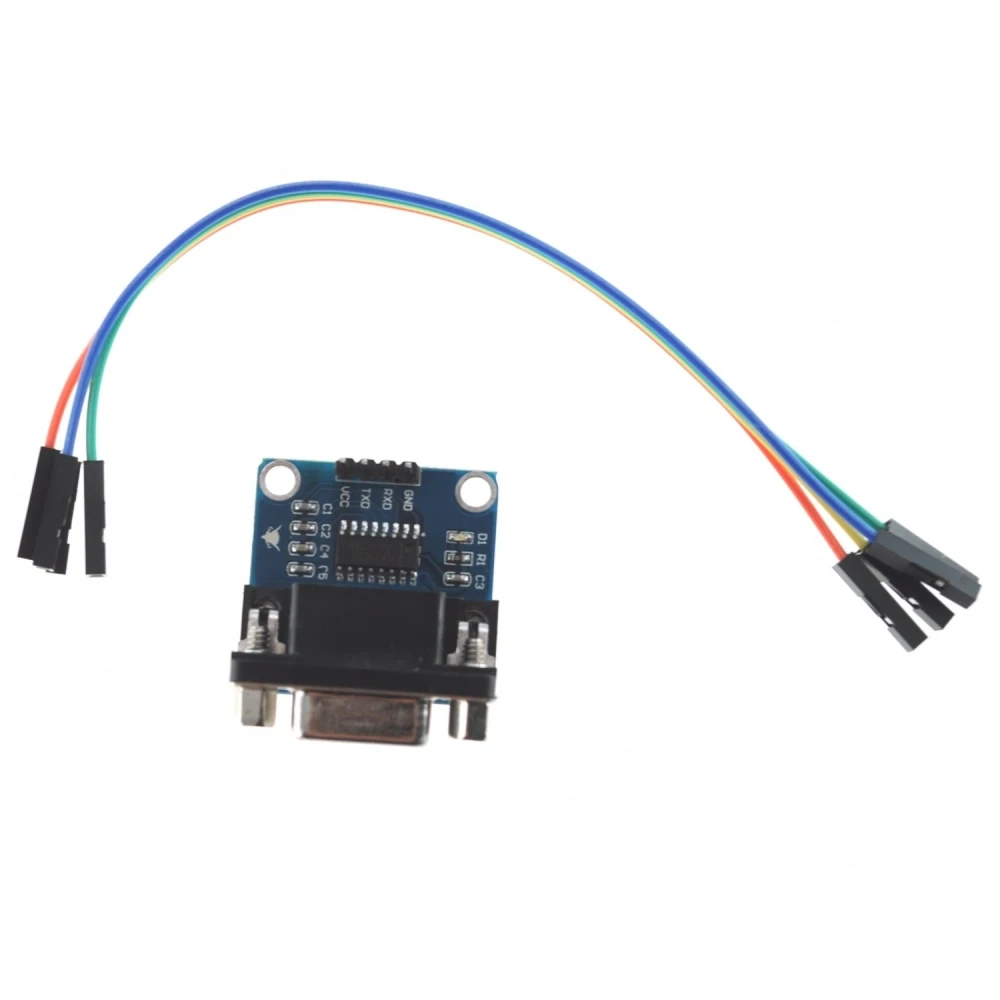

Convertisseur RS232 vers TTL MAX3232 - Adaptateur série et TTL
Marque : satkit
TVA incluse (HT : 3,00 €)
Remises sur quantité
| Quantité | Prix | Enregistrer |
|---|---|---|
| 2+ | 3,46 € | -4% |
| 10+ | 3,28 € | -9% |
| 20+ | 2,88 € | -20% |
Le Convertisseur RS232 vers TTL MAX3232 est un module adaptateur conçu pour faciliter la communication entre des appareils utilisant le standard RS232 et ceux fonctionnant avec des niveaux TTL, notamment dans les projets d’électronique et Arduino.
Caractéristiques principales :
- Module adaptateur de RS232 vers niveaux TTL.
- Permet de connecter un équipement avec port série RS232 à un appareil fonctionnant avec des niveaux TTL.
- Compatible avec la logique TTL 3.3V, idéal pour les microcontrôleurs et cartes Arduino.
- Fournit les signaux TX et RX, ainsi que l’alimentation ; ne comprend pas le contrôle de flux.
Spécifications techniques :
- Interface RS232 pour connexion avec des équipements traditionnels.
- Sortie TTL compatible avec la logique 3.3V.
- Signaux transmis : TX (transmission) et RX (réception).
- Alimentation incluse pour le côté TTL.
Utilisations typiques :
- Connecter des ordinateurs ou appareils avec port série RS232 à des microcontrôleurs ou cartes Arduino.
- Projets d’automatisation et de contrôle nécessitant une communication série entre différents niveaux de tension.
- Adaptation de signaux pour le développement et les tests électroniques.
Compatibilité :
Ce convertisseur est compatible avec les appareils fonctionnant avec des niveaux TTL de 3.3V, comme de nombreuses cartes Arduino et autres microcontrôleurs. Il n’inclut pas le contrôle de flux, il est donc important de tenir compte de cette limitation dans les applications qui en ont besoin.
Le convertisseur RS232 vers TTL MAX3232 est un outil essentiel pour ceux qui travaillent en électronique et qui ont besoin d’adapter des signaux série entre différents standards de tension de manière simple et efficace.
- Module adaptateur RS232 vers niveaux TTL compatible avec la logique 3.3V
- Permet de connecter des équipements avec port série RS232 à des appareils TTL
- Fournit les signaux TX et RX ainsi que l’alimentation, sans contrôle de flux
- Idéal pour les projets Arduino et microcontrôleurs
- Facilite la communication entre différents niveaux de tension série
Questions & Réponses des clients
Quelle tension d’alimentation le convertisseur nécessite-t-il et quelles sont ses limites de fonctionnement ?
Le convertisseur RS232 vers TTL avec puce MAX3232 fonctionne généralement avec une alimentation de 3,3 V à 5,5 V, 5 V étant la valeur la plus courante. Il fonctionne de manière stable dans cette plage, aussi bien côté entrée RS232 que pour la conversion vers une logique TTL compatible 3,3 V.
Quelles sont les dimensions physiques de l’adaptateur et que contient la boîte lors de l’achat ?
Le module mesure généralement environ 35 mm x 15 mm x 12 mm, pour un poids inférieur à 10 g. La boîte contient normalement uniquement l’adaptateur assemblé ; les câbles ou autres accessoires ne sont généralement pas inclus et doivent être achetés séparément si nécessaire.
Comment connecter le convertisseur à une carte comme Arduino et quelles précautions faut-il prendre ?
La connexion se fait en reliant la broche TX du module au RX de l’Arduino, et la broche RX du module au TX de l’Arduino, ainsi que la masse (GND). Il est essentiel de s’assurer que l’alimentation reste dans les paramètres acceptés et d’éviter d’inverser les connexions afin de prévenir tout dommage électrique.
Comment ce convertisseur se compare-t-il à d’autres adaptateurs USB vers TTL en termes de compatibilité et d’utilisation ?
Ce modèle convertit spécifiquement les signaux RS232 (±12 V typiquement) en TTL 3,3 V, ce qui le rend utile pour les équipements anciens avec port série. Les adaptateurs USB vers TTL offrent en plus l’interface USB, ce qui les rend préférables si le PC cible ne dispose pas de port RS232. Ce convertisseur est plus simple mais moins polyvalent dans les scénarios modernes.
À quoi sert le convertisseur RS232 vers TTL MAX3232 ?
Il sert à adapter les signaux de communication série entre un équipement avec port RS232 et des appareils utilisant des niveaux TTL, facilitant la connexion entre les deux.
Est-il compatible avec les cartes Arduino ?
Oui, il est compatible avec les cartes Arduino fonctionnant avec une logique TTL de 3.3V, permettant la communication série entre Arduino et des appareils RS232.
Inclut-il le contrôle de flux ?
Non, ce module fournit uniquement les signaux TX et RX ainsi que l’alimentation, mais ne dispose pas du contrôle de flux.
Quels niveaux de tension le côté TTL prend-il en charge ?
Le côté TTL est compatible avec la logique de 3.3 volts, courante dans de nombreux microcontrôleurs et cartes Arduino.
Est-il disponible pour une expédition immédiate ?
Actuellement, le produit est en rupture de stock et n’est pas disponible pour une expédition immédiate.
