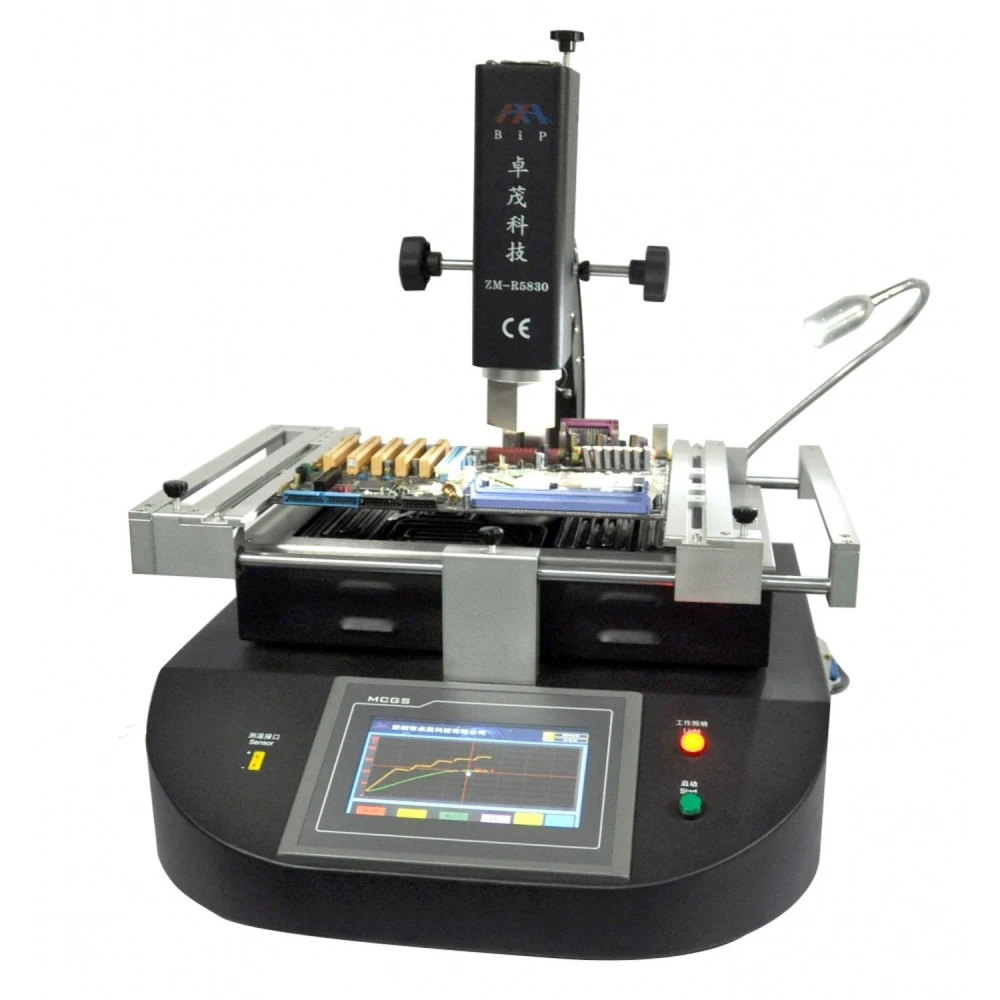

Station de reballing Zhuomao ZM-R5830 : précision et technologie avancée
Marque : Zhuomao
TVA incluse (HT : 1 350,00€)
La station de reballing Zhuomao ZM-R5830 est un outil professionnel conçu pour les travaux de soudure et de reballing BGA avec une grande précision et une efficacité élevée. Cette station se distingue par son système de réglage précis sur les axes X, Y et Z au moyen d’un coulisseau linéaire, permettant un positionnement rapide et exact, idéal pour les travaux délicats sur les cartes PCB.
Elle dispose d’un écran tactile haute définition et d’un contrôle PLC permettant d’enregistrer plusieurs profils de température, de les protéger par mot de passe et de modifier facilement les paramètres. De plus, elle intègre une fonction d’analyse instantanée des courbes de température pour un contrôle détaillé pendant le processus.
La station dispose de trois zones de chauffe indépendantes : deux chauffages à air chaud dans la partie supérieure et centrale, et un chauffage infrarouge (IR) en partie inférieure pour un préchauffage uniforme. La température est contrôlée avec une précision de ±3 °C, et le chauffage supérieur est librement réglable tandis que le second peut se déplacer verticalement. Le chauffage IR inférieur garantit une répartition homogène de la chaleur sur la carte.
Pour faciliter le travail, la station inclut diverses buses d’air chaud pivotant à 360° et fixées par aimants pour un changement rapide et personnalisé. La carte PCB se positionne au moyen d’une rainure en V avec un support flexible qui évite les déformations pendant le chauffage ou le refroidissement, compatible avec toute taille de boîtier BGA.
De plus, elle intègre un puissant ventilateur à flux croisé pour accélérer le refroidissement de la carte et améliorer l’efficacité du processus. Elle dispose également d’une pompe à vide intégrée et d’un stylo d’aspiration externe pour manipuler rapidement les puces.
La station Zhuomao ZM-R5830 inclut des alertes sonores pour indiquer la fin des processus de dessoudage et de soudage, et bénéficie de la certification CE, d’un système d’arrêt d’urgence et d’une protection automatique contre la surchauffe pour garantir la sécurité pendant son utilisation.
Caractéristiques principales :
- Puissance totale : 4500W
- Chauffage supérieur : 800W
- Chauffages inférieurs : 1200W (deuxième) et 2400W (troisième IR)
- Alimentation électrique : AC220V ±10%, 50/60Hz
- Dimensions : 530×600×600 mm
- Positionnement : rainure en V avec support réglable universel
- Contrôle de température : capteur type K, boucle fermée, précision ±3 °C
- Taille maximale de PCB : 350×330 mm ; minimale : 20×20 mm
- Module de contrôle de température sensible et écran tactile de Taïwan
- Poids : 34 kg
Utilisations typiques : Réparation et reballing de puces BGA sur cartes électroniques, soudure de composants délicats, travaux nécessitant un contrôle précis de la température et un positionnement exact.
Compatibilité : Compatible avec des cartes PCB de différentes tailles et divers boîtiers BGA grâce à son support flexible et réglable.
Actuellement, la station de reballing Zhuomao ZM-R5830 n’est pas disponible en stock. Nous vous recommandons de contacter notre équipe pour connaître les alternatives ou les dates de réapprovisionnement.
- Grande précision de réglage des axes X, Y, Z avec coulisseau linéaire
- Écran tactile HD avec contrôle PLC et profils enregistrables
- Trois zones de chauffe indépendantes avec contrôle ±3 °C
- Buses d’air chaud pivotantes à 360° avec fixation magnétique pour un changement facile
- Support en rainure en V pour éviter la déformation du PCB
- Ventilateur à flux croisé pour un refroidissement rapide
- Pompe à vide intégrée et stylo d’aspiration externe
- Alertes sonores pour signaler la fin des processus
- Certification CE et systèmes de sécurité intégrés
- Dimensions compactes et poids de 34 kg pour une bonne stabilité
Questions & Réponses des clients
Quines són les dimensions, el pes i el contingut inclòs a la caixa de l'estació ZM-R5830?
Les dimensions aproximades de l'estació són 690 mm × 630 mm × 600 mm i el pes és d'uns 55 kg. El contingut habitualment inclou l'estació principal, un set de boquilles d'aire calent, fixació flexible tipus V per a PCB, bomba de buit, pen de succió, cables d'alimentació i manual. Es recomana verificar amb el distribuïdor la llista exacta d'accessoris.
Amb quins requisits elèctrics i de compatibilitat treballa la ZM-R5830?
La ZM-R5830 requereix alimentació de 220 V AC (±10%), 50-60 Hz, i un consum màxim d'aproximadament 5000 W. És compatible amb una àmplia gamma de PCBs i tota mena d'encapsulats BGA, en part gràcies a la personalització de boquilles i subjeccions. No és compatible amb preses de 110 V sense un transformador adequat.
Quin manteniment requereix l'estació i quins són els seus punts crítics de desgast?
El manteniment inclou la neteja regular de boquilles i sensors, la comprovació dels termoparells tipus K i la revisió periòdica del sistema de fixació de PCB i el ventilador de flux creuat. Els components més crítics solen ser les resistències de calefacció i els sensors, els quals tenen recanvis disponibles.
L'estació ZM-R5830 disposa de certificacions o proteccions de seguretat reconegudes?
Sí, la ZM-R5830 compta amb certificació CE, sistemes d'aturada d'emergència i doble protecció per sobreescalfament, complint normatives de seguretat elèctrica industrial europees, cosa que redueix riscos d'operació i danys per fallades tèrmiques.
What are the dimensions, weight and included contents of the ZM-R5830 station box?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The box usually includes the main station, a set of hot-air nozzles, a V-type flexible PCB fixture, a vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessory list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50-60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V sockets without a suitable transformer.
What maintenance does the station require, and what are its main wear points?
Maintenance includes regular cleaning of nozzles and sensors, checking the K-type thermocouples and periodic inspection of the PCB clamping system and cross-flow fan. The most critical components are usually the heating elements and sensors, for which spare parts are available.
Does the ZM-R5830 station have recognised safety certifications or protections?
Yes, the ZM-R5830 has CE certification, emergency stop systems and dual overheat protection, complying with European industrial electrical safety regulations, which reduces operating risks and damage caused by thermal faults.
What are the dimensions, weight and box contents of the ZM-R5830 station?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The contents usually include the main station, hot-air nozzle set, flexible V-type PCB fixture, vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessories list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50–60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V mains without a suitable transformer.
