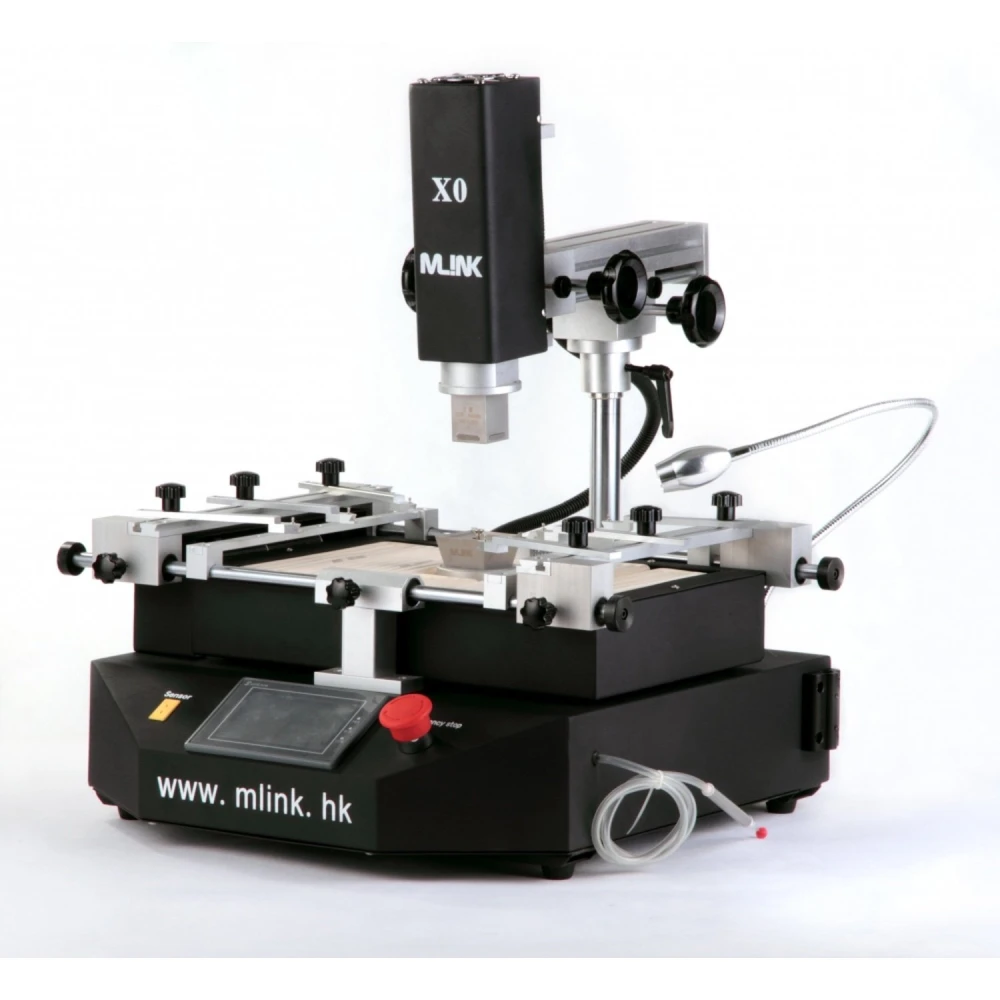

Station de reballing BGA Mlink X0 avec contrôle avancé de la température
Marque : Mlink
TVA incluse (HT : 699,00€)
Station de reballing BGA Mlink X0 est une station de soudage professionnelle conçue pour les travaux précis sur les composants BGA et la réparation de cartes PCB. Cette station se distingue par sa grande précision et son contrôle avancé, garantissant des résultats optimaux lors des opérations de soudure et de dessoudage.
La Mlink X0 intègre un système de glissement linéaire pour les axes X, Y et Z, permettant des réglages précis et un positionnement rapide avec une grande exactitude et une maniabilité efficace. Son écran tactile haute définition et son contrôle PLC facilitent la configuration et l’enregistrement de plusieurs profils, tout en offrant une protection par mot de passe et une analyse instantanée des courbes de température.
Elle dispose de trois zones de chauffe indépendantes : deux chauffages à air chaud et un chauffage infrarouge pour le préchauffage, avec un contrôle de température à ±3 °C. Le chauffage supérieur est librement réglable, le second peut se déplacer verticalement, et le troisième permet d’ajuster la consommation de puissance. De plus, elle propose une variété de buses d’air chaud pivotant à 360° avec aimant pour une installation et un changement faciles, ainsi qu’un chauffage infrarouge inférieur assurant un chauffage uniforme de la carte PCB.
Pour protéger la carte pendant le processus, elle utilise un support en V réglable dans toutes les directions avec un accessoire universel externe qui évite les déformations dues à la chaleur ou au froid. La station comprend également un puissant ventilateur à flux croisé pour un refroidissement rapide et une pompe à vide intégrée avec un stylo d’aspiration externe pour une manipulation rapide des puces.
Parmi ses caractéristiques de sécurité, elle dispose d’un certificat CE, d’un arrêt d’urgence, d’une mise hors tension automatique en cas d’accident et d’une double protection contre la surchauffe. Son système de vision CCD permet un contrôle visuel précis pendant le processus de soudure et de dessoudage BGA.
Caractéristiques clés
- Puissance totale : 4400W
- Chauffage supérieur : 800W
- Chauffages inférieurs : deuxième chauffage 800W, troisième IR 2300W
- Alimentation électrique : AC220V ±10%, 50/60Hz
- Dimensions : 600×600×500 mm
- Support PCB réglable type V-groove pour éviter les déformations
- Contrôle de température avec capteur de type K en boucle fermée, précision ±3°C
- Taille maximale de PCB : 410×330 mm ; minimale : 20×20 mm
- Commande électrique avec module haute sensibilité et écran tactile de 4" compatible avec Mitsubishi PLC
- Poids net : 30 kg
Utilisations typiques
La station Mlink X0 est idéale pour les professionnels qui effectuent la réparation et le reballing de puces BGA sur des cartes électroniques, garantissant une précision de positionnement et un contrôle thermique pour éviter d’endommager les composants sensibles. Son système de vision et son contrôle avancé facilitent le suivi du processus pour des résultats constants.
Compatibilité
Compatible avec toute taille de boîtier BGA grâce à son support réglable et à sa configuration flexible de température et de puissance. Adaptée aux cartes PCB de différentes dimensions dans les plages indiquées.
- Puissance totale de 4400W pour un chauffage efficace
- Trois zones de chauffe indépendantes avec contrôle précis ±3°C
- Écran tactile haute définition et contrôle PLC pour des profils personnalisés
- Système de vision CCD pour le contrôle visuel pendant la soudure et le dessoudage
- Support V-groove réglable pour protéger les PCB des déformations
- Pompe à vide intégrée et stylo d’aspiration externe pour une manipulation rapide
- Ventilateur à flux croisé pour un refroidissement rapide et efficace
- Certificat CE avec arrêt d’urgence et protection contre la surchauffe
- Buses d’air chaud pivotantes à 360° avec aimant pour un changement facile
- Compatible avec des cartes PCB jusqu’à 410×330 mm et des boîtiers BGA de toute taille
Questions & Réponses des clients
Quines funcions principals distingeixen l’Estació Mlink X0 d’altres estacions de rework BGA?
La Mlink X0 destaca pel seu sistema d’ajust precís en els eixos X, Y i Z, pantalla tàctil d’alta definició amb control PLC i perfils personalitzables, tres zones de calefacció independents (dues d’aire calent i una IR), control de temperatura amb termoparell tipus K d’alta precisió i boquilles giratòries de canvi ràpid. Això permet un control tèrmic més gran, repetibilitat i adaptabilitat en comparació amb models bàsics, i és especialment avantatjosa per a processos exigents o PCBs complexes.
Quins són els materials de fabricació, les dimensions i el pes de l’Estació Mlink X0? Què inclou la caixa?
El xassís és d’acer i alumini, amb components electrònics certificats i panell de control de vidre temperat. Les seves dimensions aproximades són 850 mm × 630 mm × 640 mm i el pes total ronda els 75 kg. La caixa inclou l’estació principal, set de boquilles hot-air (normalment 4–5 peces), cables d’alimentació, sensor termoparell, kit de fixació, manual i recanvis bàsics.
Quins requisits d’energia i connectivitat necessita l’Estació Mlink X0? És compatible amb xarxes elèctriques de diferents regions?
Funciona habitualment a 220 V AC, 50/60 Hz, amb un consum màxim estimat de 4500 W. L’endoll i el cablejat compleixen les normes europees; per a altres regions pot requerir adaptador o conversió de voltatge. Cal verificar que la línia elèctrica suporti el consum indicat per evitar interrupcions o danys.
Quin és el rang de control de temperatura i la precisió de les zones de calefacció de l’Estació Mlink X0?
Les zones d’aire calent es poden controlar de manera independent i simultània, amb un rang entre 100 °C i 450 °C i una precisió de ±3 °C gràcies a la detecció amb termoparell tipus K i bucle tancat. El preescalfador infraroig també és ajustable en potència i temperatura. L’estació admet la creació de perfils tèrmics complexos en múltiples fases.
Hi ha manteniments recomanats per a la Mlink X0 i com de durador és l’equip en un entorn d’ús intensiu?
Es recomana una neteja periòdica dels conductes d’aire i la comprovació de les boquilles i dels sensors tèrmics. La vida útil dels elements calefactors sol superar els 2000 cicles d’ús, tot i que factors com la pols o l’ús excessiu poden escurçar-la. Els recanvis clau estan disponibles i els manteniments bàsics poden ser realitzats per l’usuari tècnic.
What main functions set the Mlink X0 Station apart from other BGA rework stations?
The Mlink X0 stands out for its precise adjustment system on the X, Y and Z axes, high-definition touchscreen with PLC control and customisable profiles, three independent heating zones (two hot-air and one IR), temperature control with a high-precision K-type thermocouple, and quick-change rotating nozzles. This provides greater thermal control, repeatability and adaptability than basic models, making it especially suitable for demanding processes or complex PCBs.
What are the Mlink X0 Station’s construction materials, dimensions and weight? What is included in the box?
The chassis is made of steel and aluminium, with certified electronic components and a tempered glass control panel. Its approximate dimensions are 850 mm × 630 mm × 640 mm and the total weight is around 75 kg. The box includes the main station, a set of hot-air nozzles (usually 4–5 pieces), power cables, thermocouple sensor, fixing kit, manual and basic spare parts.
What power and connectivity requirements does the Mlink X0 Station need? Is it compatible with electrical networks in different regions?
It typically operates at 220 V AC, 50/60 Hz, with a maximum estimated consumption of 4500 W. The plug and wiring comply with European standards; for other regions, an adapter or voltage conversion may be required. You should check that the mains supply can handle the stated consumption to avoid interruptions or damage.
What is the temperature control range and accuracy of the Mlink X0 Station’s heating zones?
The hot-air zones can be controlled independently and simultaneously, with a range from 100 °C to 450 °C and an accuracy of ±3 °C thanks to K-type thermocouple sensing and closed-loop control. The infrared pre-heater is also adjustable in power and temperature. The station supports the creation of complex multi-stage thermal profiles.
Is maintenance recommended for the Mlink X0, and how durable is the equipment in intensive use?
Periodic cleaning of the air ducts and checking of the nozzles and thermal sensors is recommended. The service life of the heating elements usually exceeds 2,000 operating cycles, although factors such as dust or excessive use can shorten this. Key spare parts are available, and basic maintenance can be carried out by a technical user.
