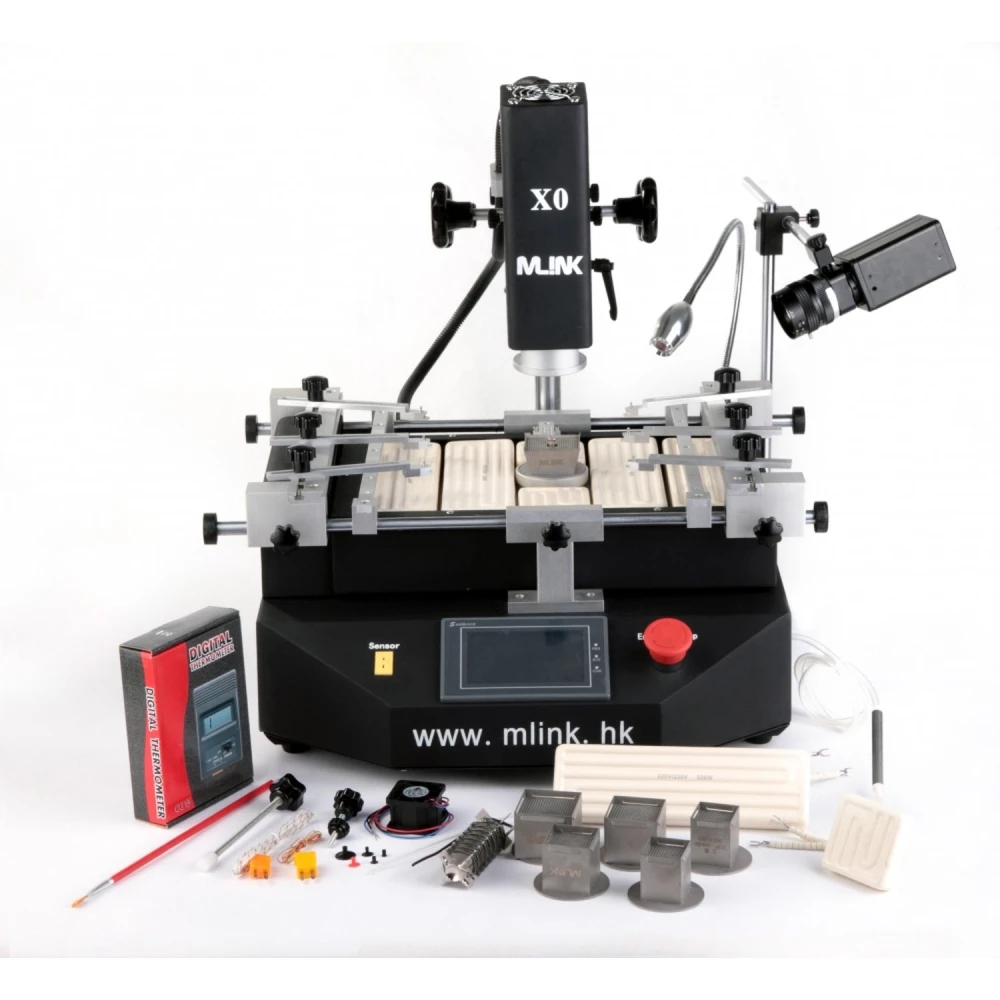

Station de reballing Mlink X0 avec caméra HD pour soudure BGA professionnelle
Marque : Mlink
TVA incluse (HT : 799,00€)
Station de reballing Mlink X0 avec caméra HD est un outil professionnel conçu pour la soudure et le dessoudage de composants BGA avec une grande précision et un contrôle avancé.
Cette station dispose d’un système de positionnement sur les axes X, Y et Z qui permet des réglages précis et un positionnement rapide, garantissant une maniabilité efficace pendant le processus de travail.
- Écran tactile haute définition avec contrôle PLC permettant d’enregistrer plusieurs profils et de les protéger par mot de passe. Inclut une fonction d’analyse instantanée des courbes de température pour un contrôle détaillé.
- Trois zones de chauffe indépendantes : deux chauffages à air chaud et un chauffage infrarouge (IR) pour le préchauffage. La température est contrôlée avec une précision de ±3 °C. Le chauffage supérieur est librement réglable et le second peut se déplacer verticalement pour un contrôle optimal. Le chauffage IR permet d’ajuster la consommation d’énergie.
- Buses d’air chaud rotatives à 360° avec aimant pour une installation et un changement faciles, personnalisables selon les besoins. Le chauffage IR inférieur assure un chauffage uniforme de la carte PCB.
- Thermocouple K importé de haute précision avec contrôle en boucle fermée et système automatique de compensation de température, combiné à un module PLC pour un contrôle exact.
- Système de positionnement avec rainure en V et accessoire flexible pour fixer la PCB, évitant les déformations pendant le chauffage ou le refroidissement. Compatible avec toute taille de boîtier BGA.
- Puissant ventilateur à flux croisé pour un refroidissement rapide de la PCB, augmentant l’efficacité du processus. Comprend une pompe à vide intégrée et un stylet d’aspiration externe pour une manipulation rapide des puces.
- Systèmes de sécurité certifiés CE avec arrêt d’urgence, arrêt automatique en cas d’accident et double protection contre la surchauffe.
- Système de vision CCD offrant un contrôle visuel précis pendant le processus de soudure et de dessoudage BGA, facilitant les décisions critiques en temps réel.
Spécifications techniques :
| Nº | Caractéristique | Détail |
|---|---|---|
| 1 | Puissance totale | 4400W |
| 2 | Chauffage supérieur | 800W |
| 3 | Chauffage inférieur | Second chauffage 800W, troisième chauffage IR 2300W |
| 4 | Alimentation électrique | AC220V ±10%, 50/60Hz |
| 5 | Dimensions | 600×600×500 mm |
| 6 | Positionnement | Rainure en V, support PCB réglable dans toutes les directions avec accessoire universel externe |
| 7 | Contrôle de température | Capteur type K, contrôle en boucle fermée, précision ±3°C |
| 8 | Taille PCB | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Sélection électrique | Module de contrôle de température très sensible + écran tactile 4" + compatible Mitsubishi PLC |
| 10 | Poids net | 30 kg |
La station de reballing Mlink X0 avec caméra HD est idéale pour les techniciens et professionnels de la réparation électronique qui ont besoin d’un équipement fiable et précis pour la soudure BGA. Son système de vision et son contrôle avancé garantissent des résultats de haute qualité lors des opérations délicates.
- Positionnement de précision sur les axes X, Y, Z avec réglage rapide et grande exactitude
- Écran tactile HD avec contrôle PLC et protection par mot de passe
- Trois zones de chauffe indépendantes : deux à air chaud et une IR
- Buses rotatives à 360° avec aimant pour un changement facile et une personnalisation
- Thermocouple type K importé avec contrôle en boucle fermée et compensation automatique
- Rainure en V avec accessoire flexible pour éviter la déformation de la PCB
- Ventilateur puissant pour un refroidissement rapide et pompe à vide intégrée
- Système de sécurité CE avec arrêt d’urgence et double protection contre la surchauffe
- Système de vision CCD pour le contrôle visuel pendant la soudure et le dessoudage
- Compatible avec des PCB de taille maximale 410×330 mm et minimale 20×20 mm
Questions & Réponses des clients
Quins són els materials principals, les dimensions i el pes aproximat de l’estació Mlink X0 amb la càmera HD?
L’estació Mlink X0 combina estructura metàl·lica d’acer i alumini anoditzat als seus rails. Les seves dimensions aproximades són 460 mm x 510 mm x 430 mm i el pes ronda els 24 kg. El kit inclou l’estació, càmera HD, toveres intercanviables i accessoris d’instal·lació.
Quins requisits de connexió i compatibilitat elèctrica té aquest equip?
La Mlink X0 funciona amb alimentació de 220 V AC ±10%, 50/60 Hz i requereix una presa de terra segura. El consum màxim estimat és de 3.3 kW. És compatible universalment amb PCBs estàndard i permet treballar amb múltiples mides de boquilla.
Quines tasques de manteniment periòdic recomana el fabricant per garantir la longevitat i la precisió de l’estació?
Es recomana netejar els filtres i les boquilles regularment per evitar obstruccions, verificar les connexions elèctriques i els termoparells, calibrar la càmera i els sensors de temperatura cada 6 mesos, i lubricar els carrils lineals amb greix apropiat.
Com es compara el sistema de triple zona de calefacció respecte a alternatives de doble zona en termes de control tèrmic?
El sistema de triple zona de la Mlink X0, amb dos calefactors d’aire calent i un preescalfador IR, permet una uniformitat i precisió tèrmica més grans (control ±3 °C), ideal per a PCBs multicapa o BGA, mentre que els sistemes de doble zona solen mostrar límits en homogeneïtat per a treballs més complexos.
What are the main materials, dimensions and approximate weight of the Mlink X0 station with HD camera?
The Mlink X0 station combines a steel and anodised aluminium metal structure in its rails. Its approximate dimensions are 460 mm x 510 mm x 430 mm and the weight is around 24 kg. The kit includes the station, HD camera, interchangeable nozzles and installation accessories.
What connection requirements and electrical compatibility does this equipment have?
The Mlink X0 operates on 220 V AC ±10%, 50/60 Hz and requires a safe earth connection. The maximum estimated consumption is 3.3 kW. It is universally compatible with standard PCBs and allows the use of multiple nozzle sizes.
What routine maintenance does the manufacturer recommend to ensure the station’s longevity and accuracy?
It is recommended to clean the filters and nozzles regularly to prevent blockages, check the electrical connections and thermocouples, calibrate the camera and temperature sensors every 6 months, and lubricate the linear rails with suitable grease.
How does the triple-zone heating system compare with dual-zone alternatives in terms of thermal control?
The Mlink X0’s triple-zone system, with two hot-air heaters and one IR pre-heater, provides greater thermal uniformity and accuracy (±3 °C control), ideal for multilayer PCBs or BGA work, whereas dual-zone systems often have limits in homogeneity for more complex jobs.
What are the main materials, dimensions and approximate weight of the Mlink X0 station with the HD camera?
The Mlink X0 station combines a steel and anodised aluminium metal structure in its rails. Its approximate dimensions are 460 mm x 510 mm x 430 mm and the weight is around 24 kg. The kit includes the station, HD camera, interchangeable nozzles and installation accessories.
What connection requirements and electrical compatibility does this equipment have?
The Mlink X0 operates on 220 V AC ±10%, 50/60 Hz and requires a safe earth connection. The estimated maximum consumption is 3.3 kW. It is universally compatible with standard PCBs and allows work with multiple nozzle sizes.
