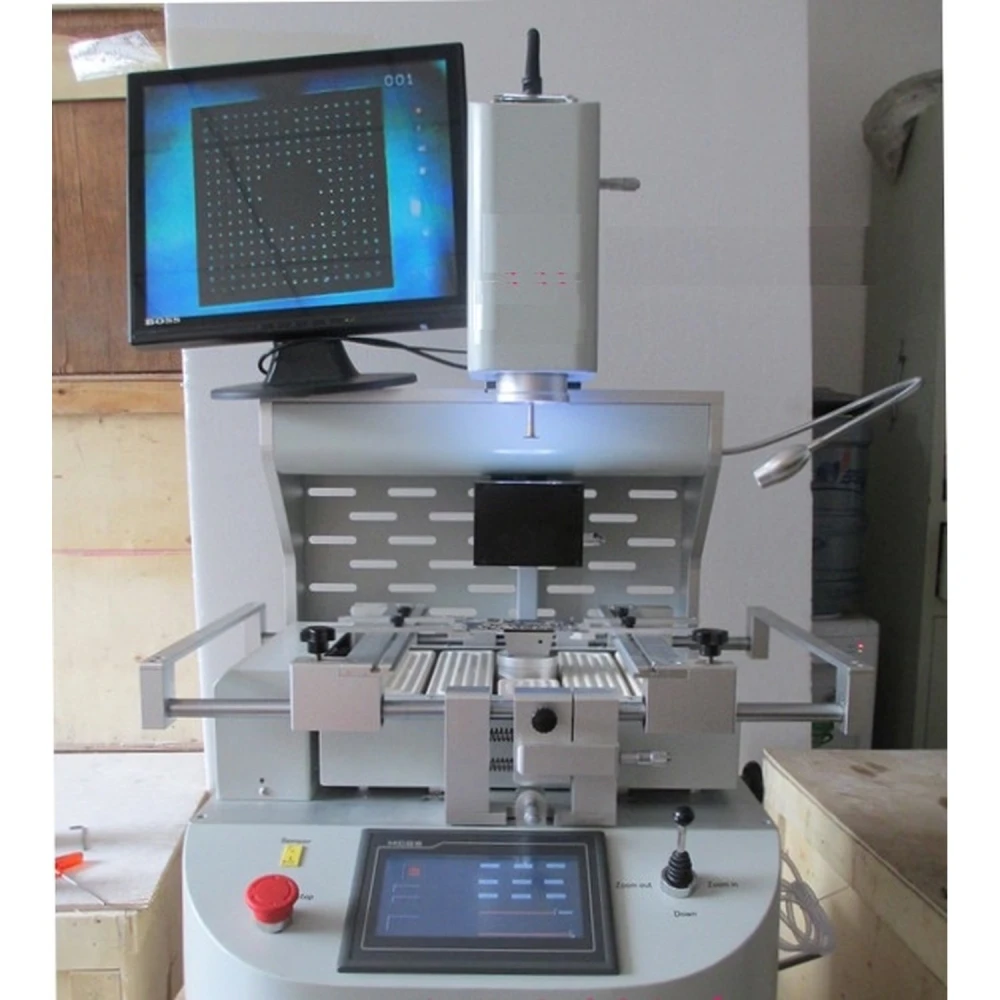

Station de reballing BGA Mlink X5 avec triple zone de chauffe et écran tactile
Marque : Mlink
TVA incluse (HT : 3 100,00€)
La Station de reballing BGA Mlink X5 est un outil avancé conçu pour les professionnels qui exigent précision et polyvalence dans les processus de soudure et de rework de composants BGA. Cette station se distingue par son système de contrôle innovant et sa puissante capacité thermique, idéale pour les travaux exigeants en électronique.
Caractéristiques principales :
- Glissières linéaires permettant un réglage précis et un positionnement rapide sur les axes X, Y et Z, garantissant une grande précision et une excellente maniabilité.
- Écran tactile haute définition avec contrôle PLC permettant d’enregistrer plusieurs profils de travail, une protection par mot de passe et l’analyse instantanée des courbes de température.
- Trois zones de chauffe indépendantes : deux chauffages à air chaud (800W chacun) et un chauffage infrarouge de préchauffage (3900W), avec un contrôle de température à ±3 °C.
- Buses d’air chaud rotatives à 360° avec aimant pour une installation et un changement faciles, ainsi qu’un chauffage inférieur IR assurant un chauffage uniforme de la carte PCB.
- Thermocouple type K importé de haute précision avec contrôle en boucle fermée et système automatique de compensation de température, intégré à un module PLC pour un contrôle précis.
- Système de positionnement avec rainure en V et fixation flexible pour protéger la carte PCB des déformations pendant le chauffage ou le refroidissement, compatible avec toute taille de boîtier BGA.
- Puissant ventilateur à flux croisé pour un refroidissement rapide de la carte, pompe à vide intégrée et stylo d’aspiration pour une manipulation efficace des puces.
- Système de vision CCD permettant un contrôle visuel précis pendant les processus de soudure et de dessoudage BGA.
- Grande zone de chauffe adaptée aux cartes de grande taille comme les ordinateurs portables, consoles de jeux, serveurs et téléviseurs intelligents.
- Certification CE, avec arrêt d’urgence et protection automatique contre la surchauffe et les pannes électriques.
Spécifications techniques :
| Numéro | Paramètre | Détail |
|---|---|---|
| 1 | Puissance totale | 5600W |
| 2 | Chauffage supérieur | 800W |
| 3 | Chauffage inférieur | Deuxième chauffage 800W, troisième chauffage IR 3900W |
| 4 | Alimentation | AC 220V ±10%, 50/60Hz |
| 5 | Dimensions | 640 × 630 × 900 mm |
| 6 | Positionnement | Rainure en V, support PCB réglable dans toutes les directions avec fixation universelle externe |
| 7 | Contrôle de température | Capteur type K, boucle fermée, chauffage indépendant, précision ±3 °C |
| 8 | Taille PCB compatible | Maximum 570 × 370 mm, minimum 20 × 20 mm |
| 9 | Sélection électrique | Module de contrôle de température très sensible + écran tactile (Taïwan) + compatible avec PLC Mitsubishi Fx2n |
| 10 | Poids net | 70 kg |
Utilisations typiques :
Cette station est idéale pour la réparation et le reballing de composants BGA sur des cartes électroniques complexes, notamment les ordinateurs portables, consoles de jeux (Xbox, PS3), serveurs et téléviseurs intelligents. Son système de contrôle avancé et sa triple zone de chauffe permettent un travail efficace et sûr, en minimisant les risques de dommages liés à la chaleur.
Compatibilité :
Compatible avec une large gamme de tailles de cartes PCB et de boîtiers BGA. Son système de fixation flexible et son contrôle précis de la température la rendent adaptée à différentes applications professionnelles en réparation et fabrication électronique.
Note importante : Ce produit est actuellement en rupture de stock. Vous pouvez consulter des alternatives ou nous contacter pour obtenir des informations sur une disponibilité future.
- Puissance totale de 5600W avec triple zone de chauffe indépendante
- Écran tactile HD avec contrôle PLC et profils enregistrables
- Chauffages à air chaud et chauffage IR avec réglage précis
- Système de vision CCD pour le contrôle visuel pendant la soudure BGA
- Positionnement avec rainure en V et fixation flexible pour PCB
- Ventilateur à flux croisé pour un refroidissement rapide
- Pompe à vide intégrée et stylo d’aspiration pour la manipulation des puces
- Certification CE avec protection contre la surchauffe et les pannes
- Compatible avec des cartes jusqu’à 570×370 mm et divers boîtiers BGA
- Dimensions de 640×630×900 mm et poids net de 70 kg
Questions & Réponses des clients
Quins són els principals avantatges de l’Estació Mlink X5 davant d’altres estacions de rework BGA del mateix rang?
La Mlink X5 destaca pel seu control de temperatura d’alta precisió (±3 °C), tres zones de calefacció independents (dues d’aire calent i una infraroja), ajust fi en eixos X-Y-Z per al posicionament, pantalla tàctil HD amb control PLC i perfils de temperatura desats. Això permet més repetibilitat, menor risc de dany a la PCB i adaptabilitat a diferents encapsulats. Davant de models bàsics, supera en estabilitat tèrmica i opcions de personalització.
Quines dimensions, pes i materials conformen l’estació i què s’inclou a la caixa estàndard?
L’estació utilitza materials metàl·lics robustos, possiblement xassís d’acer i components electrònics industrials, tot i que el fabricant no detalla la composició exacta. Les dimensions aproximades solen rondar 500 x 600 x 450 mm i el pes està entre 35 i 50 kg, cosa que exigeix una ubicació fixa. El paquet estàndard habitualment inclou la unitat principal, pantalla tàctil, joc de boquilles d’aire calent, termoparells tipus K, base per a PCB i accessoris bàsics de connexió.
A quin voltatge i freqüència opera l’Estació Mlink X5 i quins requisits elèctrics o de ventilació es necessiten?
L’estació està dissenyada per funcionar amb una tensió de xarxa estàndard de 220 V (±10%), 50/60 Hz, i el consum màxim pot variar entre 2000 i 4000 W depenent de l’ús simultani dels tres calefactors. Requereix presa de terra i un entorn ben ventilat, ja que el funcionament dels calefactors genera una calor residual significativa.
Quin tipus de manteniment rutinari requereix l’estació i quina és la seva esperança de vida en un ús típic?
El manteniment bàsic inclou la neteja periòdica de boquilles i filtres, la verificació del calibratge dels termoparells i la revisió de connexions mecàniques cada 6 mesos. Els components crítics com els termoparells tipus K i els elements calefactors tenen cicles de 5.000 a 10.000 hores, segons l’ús. Amb un manteniment adequat, la vida útil esperada és superior a 8 anys en entorn industrial.
Hi ha límits de mida de PCB o tipus de components compatibles que hagi de considerar abans d’escollir aquesta estació?
La Mlink X5 pot manipular la majoria de PCBs estàndard del sector, amb dimensions màximes específiques que solen estar en un rang de 400 x 400 mm. Components amb encapsulats BGA, QFN i CSP són compatibles, sempre que la mida s’adeqüi a les boquilles i a l’àrea de calefacció. Per a components excepcionals en mida o forma, pot ser necessària una boquilla personalitzada.
What are the main advantages of the Mlink X5 Station compared with other BGA rework stations in the same range?
The Mlink X5 stands out for its high-precision temperature control (±3 °C), three independent heating zones (two hot-air and one infrared), fine X-Y-Z axis adjustment for positioning, HD touchscreen with PLC control and storable temperature profiles. This allows greater repeatability, lower risk of PCB damage and adaptability to different packages. Compared with basic models, it offers better thermal stability and more customisation options.
What dimensions, weight and materials make up the station, and what is included in the standard box?
The station uses robust metal materials, possibly a steel chassis and industrial electronic components, although the manufacturer does not specify the exact composition. Approximate dimensions are usually around 500 x 600 x 450 mm and the weight is between 35 and 50 kg, so it needs a fixed location. The standard package usually includes the main unit, touchscreen, set of hot-air nozzles, K-type thermocouples, PCB base and basic connection accessories.
What voltage and frequency does the Mlink X5 Station operate at, and what electrical or ventilation requirements are needed?
The station is designed to operate on standard mains voltage of 220 V (±10%), 50/60 Hz, and maximum consumption can vary between 2000 and 4000 W depending on simultaneous use of the three heaters. It requires an earth connection and a well-ventilated environment, as heater operation generates significant residual heat.
What routine maintenance does the station require and what is its expected lifespan under typical use?
Basic maintenance includes periodic cleaning of nozzles and filters, checking thermocouple calibration and inspecting mechanical connections every 6 months. Critical components such as K-type thermocouples and heating elements have cycles of 5,000 to 10,000 hours, depending on use. With proper maintenance, the expected service life is over 8 years in an industrial environment.
Are there PCB size limits or compatible component types I should consider before choosing this station?
The Mlink X5 can handle most standard sector PCBs, with maximum dimensions usually in the 400 x 400 mm range. BGA, QFN and CSP packages are compatible, provided the size suits the nozzles and heating area. For exceptional component sizes or shapes, a custom nozzle may be required.
