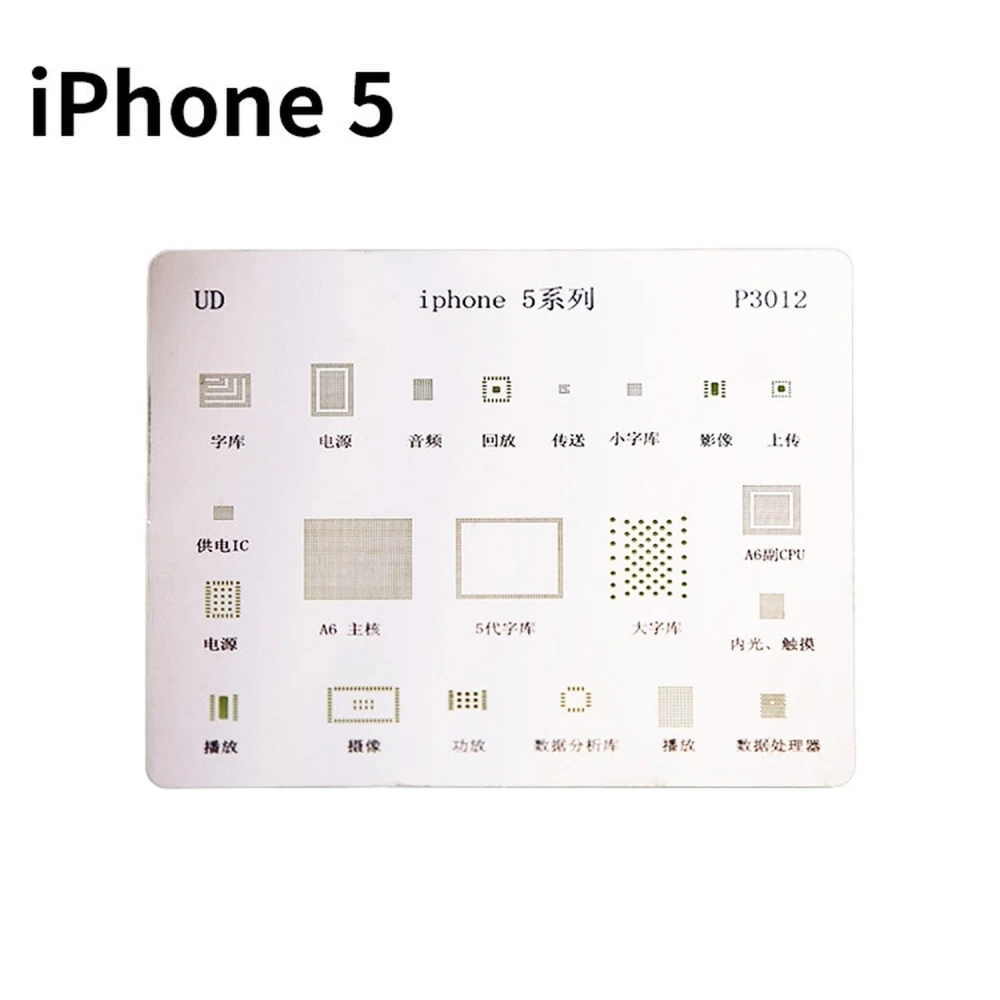

Plaque stencil IC iPhone 5 pour reballing BGA avec chaleur directe

Name: Plaque stencil IC iPhone 5 pour reballing BGA avec chaleur directe
Brand: Mlink
SKU: stencils-iphone5
Price: 3.60 EUR
Availability: InStock

Marque : Mlink

Soyez le premier à donner votre avis sur ce produit

3,60€

TVA incluse (HT : 3,00€)

Stock limité

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

La Plaque Stencil IC iPhone 5 est un outil essentiel pour les techniciens et professionnels qui réalisent des réparations de composants BGA sur l’iPhone 5. Cette plaque stencil permet d’appliquer une chaleur directe de manière précise sur les circuits intégrés BGA, facilitant le processus de reballing et assurant une soudure de qualité.

Caractéristiques principales :

Gabarit conçu spécifiquement pour tous les circuits intégrés BGA de l’iPhone 5.
Permet d’appliquer une chaleur directe pour un reballing efficace et sûr.
Fabriquée avec des matériaux résistants pour supporter des températures élevées.
Compatible avec les stations de soudage et les outils de réparation pour iPhone 5.

Utilisations typiques :

Réparation et maintenance des cartes mères d’iPhone 5.
Reballing de puces BGA pour restaurer les connexions endommagées.
Support pour les travaux de soudure électronique sur appareils mobiles.

Cette plaque stencil est un accessoire essentiel parmi les accessoires de soudure iPhone 5 et les outils de réparation, facilitant la précision et l’efficacité du processus de reballing. Son design spécifique pour l’iPhone 5 garantit une compatibilité totale avec ses composants BGA, évitant les dommages et améliorant la qualité de la réparation.

Pour obtenir les meilleurs résultats, il est recommandé d’utiliser ce gabarit avec des stations de soudage et des équipements spécialisés dans la réparation de smartphones.

Gabarit de reballing BGA incluant tous les circuits intégrés de l’iPhone 5
Permet d’appliquer une chaleur directe pour une soudure précise
Matériau résistant aux températures élevées
Compatible avec les outils et stations de soudage pour iPhone 5
Idéal pour la réparation et la maintenance des cartes mères iPhone 5

Questions & Réponses des clients

Quins materials componen la Placa Stencils IC per a iPhone 5 i quin és el seu gruix?

La Placa Stencils IC per a iPhone 5 està fabricada generalment en acer inoxidable d’alta qualitat per suportar temperatures de soldadura sense deformar-se, amb un gruix típic de 0,12 mm a 0,15 mm, adequat per a aplicacions de BGA amb calor directe.

Aquest stencil és compatible amb estacions de soldadura d’aire calent estàndard i hi ha risc de deformació per calor?

La placa és compatible amb la majoria d’estacions de soldadura d’aire calent (temperatures entre 250 °C i 350 °C). El seu acer està dissenyat per resistir deformacions durant l’ús habitual, tot i que un sobreescalfament excessiu o un escalfament localitzat pot causar deformacions lleus.

Cal una fixació addicional o un suport específic durant el procés de soldadura per garantir una alineació precisa dels integrats?

Per aconseguir una alineació precisa dels xips BGA, es recomana l’ús de bases magnètiques, cinta tèrmica o suports específics que ajudin a fixar el stencil i el PCB. No és estrictament necessari, però millora significativament la precisió i redueix el risc d’errors.

En què es diferencia aquest stencil respecte a models universals i quins avantatges té per a l’iPhone 5?

A diferència dels stencils universals, aquest model està dissenyat exclusivament per als integrats BGA de l’iPhone 5, assegurant una gran precisió en l’alineació de les boles de soldadura i reduint el risc d’incompatibilitats o errors comuns en reparacions específiques.

Quina és la vida útil estimada del stencil amb un ús regular i quines cures s’han de tenir en compte per maximitzar-la?

Amb un ús regular i una neteja adequada després de cada sessió (per exemple, amb alcohol isopropílic per eliminar residus de soldadura), la vida útil pot superar els 300 cicles sense una pèrdua significativa de precisió. Cal evitar doblegar-lo i l’ús d’eines abrasives.

What materials make up the IC stencil plate for iPhone 5, and what is its thickness?

The IC stencil plate for iPhone 5 is generally made from high-quality stainless steel to withstand soldering temperatures without deforming, with a typical thickness of 0.12 mm to 0.15 mm, suitable for direct-heat BGA applications.

Is this stencil compatible with standard hot air soldering stations, and is there a risk of heat deformation?

The plate is compatible with most hot air soldering stations (temperatures between 250 °C and 350 °C). Its steel is designed to resist deformation during normal use, although excessive overheating or localised heating can cause slight warping.

Is additional fixing or specific support required during the soldering process to ensure precise IC alignment?

To achieve precise BGA chip alignment, the use of magnetic bases, heat-resistant tape or specific supports to hold the stencil and PCB in place is recommended. It is not strictly necessary, but it significantly improves accuracy and reduces the risk of errors.

How does this stencil differ from universal models, and what are its advantages for the iPhone 5?

Unlike universal stencils, this model is designed exclusively for the BGA ICs in the iPhone 5, ensuring high precision when aligning solder balls and reducing the risk of incompatibilities or common repair errors.

What is the estimated service life of the stencil under regular use, and what care should be taken to maximise it?

With regular use and proper cleaning after each session (for example, with isopropyl alcohol to remove solder residue), service life can exceed 300 cycles without significant loss of precision. It should not be bent, and abrasive tools should be avoided.
