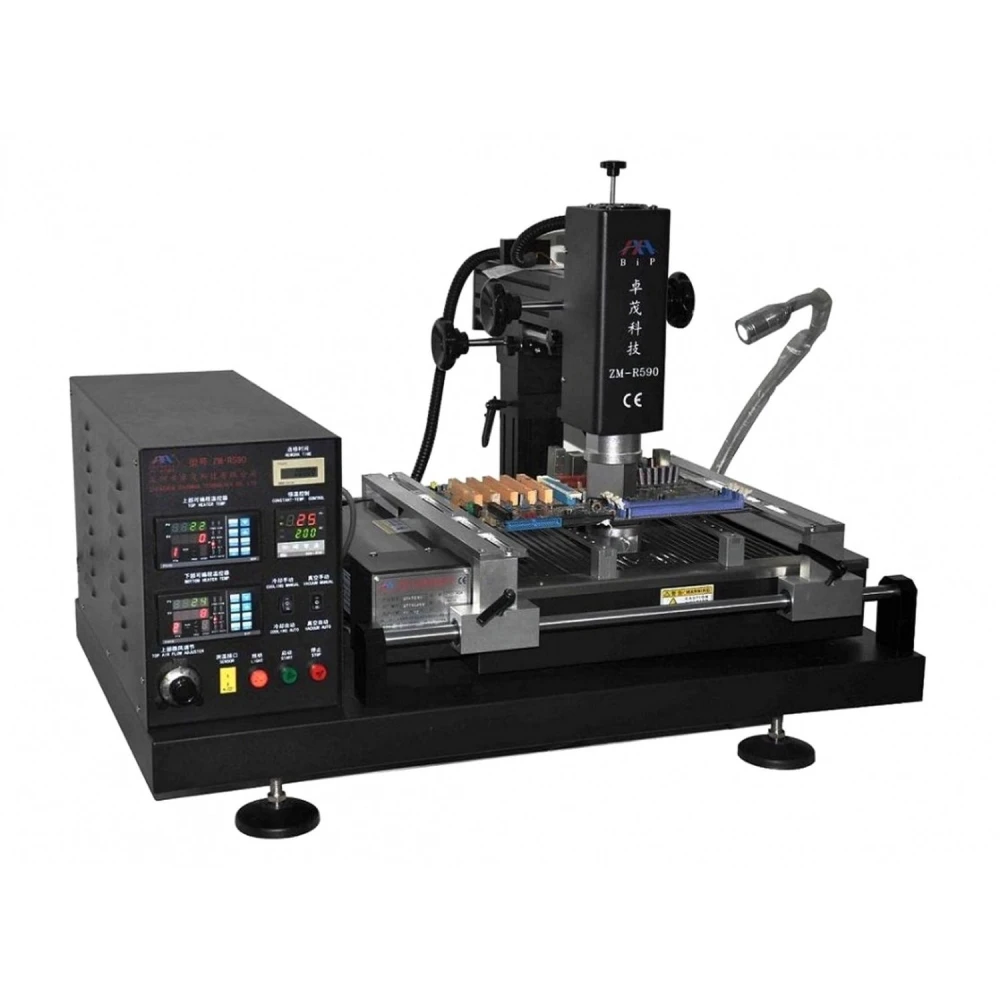

Station Zhuomao ZM-R590 pour soudure et reballing BGA de haute précision

La Station Zhuomao ZM-R590 est un outil avancé conçu pour les professionnels de la soudure et de la réparation de dispositifs électroniques. Cette station se distingue par sa précision et sa polyvalence, combinant une technologie de pointe pour offrir des résultats optimaux lors des travaux de reballing BGA et de soudure fine.

Elle dispose d'un système de glissement linéaire permettant des réglages précis et un positionnement rapide sur les axes X, Y et Z, garantissant une utilisation efficace et exacte. Son contrôleur de température de haute précision intègre un port série pour PC et un capteur externe, permettant la connexion à un logiciel propriétaire pour un contrôle détaillé et personnalisé.

La station dispose de trois zones de chauffe indépendantes : deux chauffages à air chaud et une zone de préchauffage infrarouge (IR), avec un contrôle de température à ±3 °C. Le chauffage supérieur est réglable librement, tandis que le second peut se déplacer verticalement. De plus, la zone IR permet d'ajuster la consommation d'énergie afin de s'adapter à différents besoins de soudure.

Parmi ses accessoires, elle propose différentes buses d'air chaud pouvant pivoter à 360° et dotées d'aimants pour une installation et un changement faciles, y compris des options personnalisées. La station utilise un thermocouple de type K importé de haute précision avec contrôle en boucle fermée et système automatique de compensation de température.

Pour protéger les cartes PCB pendant le processus, la station inclut un support en forme de rainure en V avec un accessoire flexible qui évite les déformations causées par le chauffage ou le refroidissement. Elle est compatible avec toute taille de boîtier BGA, de 20×20 mm jusqu'à un maximum de 420×390 mm.

L'efficacité est améliorée grâce à un puissant ventilateur à flux croisé qui refroidit rapidement la carte PCB. De plus, elle intègre une pompe à vide interne et un stylo d'aspiration externe pour saisir les puces rapidement et avec précision. À la fin des opérations de dessoudage et de soudage, la station émet des alertes anticipées pour plus de sécurité et de contrôle.

Cet équipement bénéficie de la certification CE, comprend un bouton d'arrêt d'urgence et un dispositif de protection automatique contre l'arrêt en cas d'incidents anormaux, ainsi qu'une double protection contre la surchauffe afin de garantir la sécurité de l'utilisateur et de l'équipement.

Principales spécifications techniques

• Puissance totale : 4700W
• Chauffage supérieur : 800W
• Chauffages inférieurs : Second chauffage 1200W, chauffage IR 2700W
• Alimentation électrique : AC220V±10%, 50/60Hz
• Dimensions : 810×500×690 mm
• Positionnement : Rainure en V avec support réglable et accessoire universel externe
• Contrôle de température : Capteur type K, boucle fermée, précision ±3°
• Taille de PCB compatible : De 20×20 mm à 420×390 mm
• Poids : 45 kg

Utilisations et compatibilité

La station Zhuomao ZM-R590 est idéale pour les ateliers électroniques qui exigent de la précision dans la soudure et la réparation de composants BGA. Son design permet de travailler avec une grande variété de tailles de cartes et de boîtiers, facilitant les tâches de reballing, de dessoudage et de soudage avec un contrôle thermique avancé. Elle est compatible avec un logiciel propriétaire pour un contrôle détaillé et s'adapte aux besoins des professionnels qui recherchent efficacité et sécurité dans leurs processus.

• Contrôle de température de haute précision avec capteur type K et boucle fermée
• Trois zones de chauffe indépendantes : deux à air chaud et une infrarouge
• Positionnement rapide et précis sur les axes X, Y, Z avec système de glissement linéaire
• Support en V réglable pour protéger les PCB et s'adapter à différents formats
• Puissant ventilateur à flux croisé pour un refroidissement rapide
• Pompe à vide intégrée et stylo d'aspiration externe pour la manipulation des puces
• Buses d'air chaud rotatives à 360° avec installation magnétique facile
• Certification CE avec arrêt d'urgence et protection contre la surchauffe
