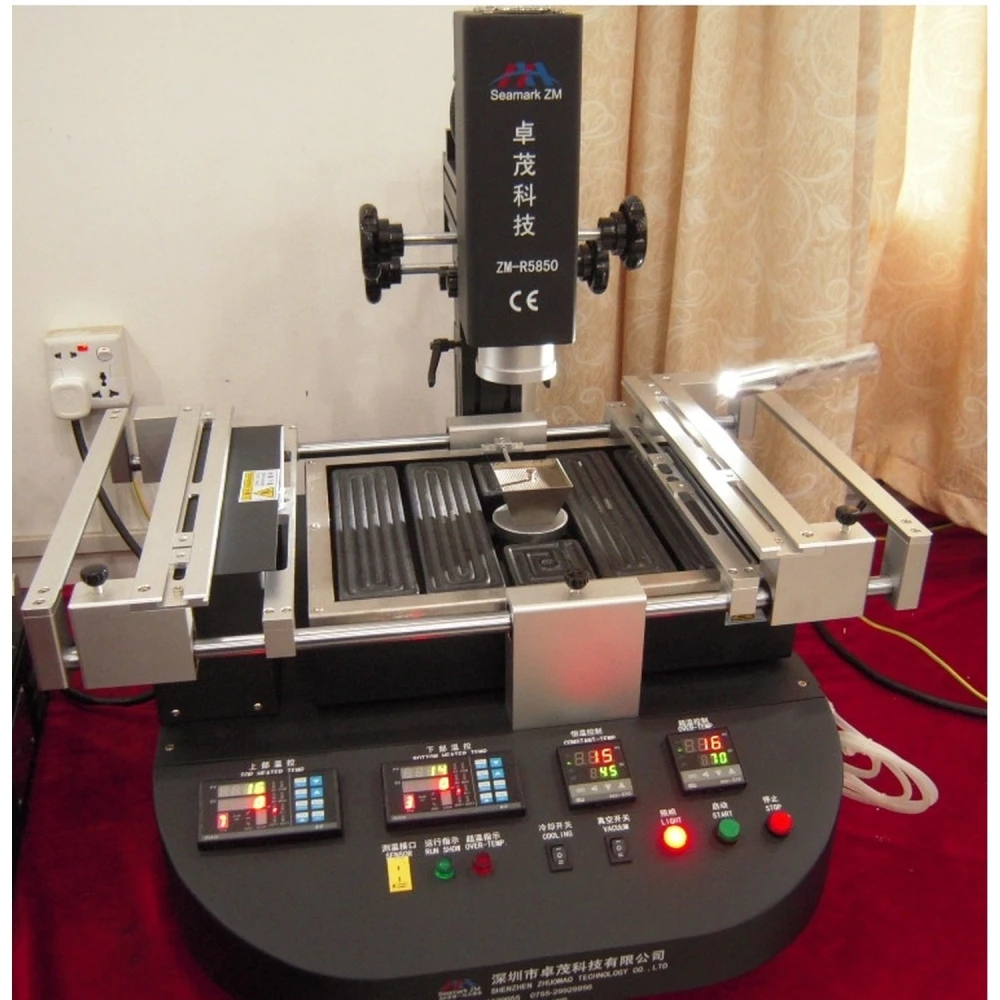

Station de reballing Zhuomao ZM-R5850 avec contrôle avancé de la température

Name: Station de reballing Zhuomao ZM-R5850 avec contrôle avancé de la température
Brand: Zhuomao
SKU: Zm-r5850
Price: 1980.00 EUR
Availability: OutOfStock

Marque : Zhuomao

Soyez le premier à donner votre avis sur ce produit

1980,00€

TVA incluse (HT : 1 650,00€)

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

La station de reballing Zhuomao ZM-R5850 est un outil professionnel conçu pour la réparation et le rework de boîtiers BGA sur des cartes de circuit imprimé (PCB). Sa conception intègre un système de rainure en V avec un support flexible qui maintient la position du PCB, évitant les déformations pendant les processus de chauffe et de refroidissement. Cette station est compatible avec toute taille de boîtier BGA, ce qui la rend polyvalente pour de multiples applications en électronique.

Caractéristiques clés :

Mouvement précis sur les axes X, Y et Z grâce à des guides linéaires permettant des réglages fins et un positionnement rapide.
Contrôleur de température haute précision avec capteur de type K importé, système de contrôle en boucle fermée et compensation automatique de la température pour garantir des résultats constants.
Trois zones de chauffe indépendantes : deux chauffages à air chaud et un chauffage infrarouge pour le préchauffage, avec un contrôle de température à ±3 °C.
Le chauffage supérieur est librement réglable, le deuxième chauffage peut se déplacer verticalement, et la zone infrarouge dispose d’une puissance réglable pour s’adapter à différents processus.
Comprend une variété de buses à air chaud rotatives à 360°, avec installation magnétique facile et options de personnalisation.
Puissant ventilateur à flux croisé pour un refroidissement rapide du PCB, augmentant l’efficacité du travail.
Pompe à vide intégrée et stylo d’aspiration externe pour une manipulation rapide et sûre des puces.
Système d’alarme avancé qui avertit à la fin des processus de dessoudage et de soudage.
Certification CE, avec dispositif d’arrêt d’urgence et protection automatique contre la surchauffe et les pannes électriques.

Spécifications techniques :

Puissance totale : 4800 W
Chauffage supérieur : 800 W
Chauffage inférieur : 1200 W
Chauffage infrarouge : 2700 W
Alimentation : AC220V ±10%, 50/60 Hz
Dimensions : 630 x 650 x 690 mm
Positionnement : Rainure en V avec support réglable dans toutes les directions via fixation universelle externe
Contrôle de température : Capteur de type K, contrôle en boucle fermée, précision ±3°
Taille PCB compatible : maximum 410 x 370 mm, minimum 20 x 20 mm
Capteur de température externe : en option
Poids net : 40 kg

Utilisations typiques :

Cette station est idéale pour les techniciens et professionnels de l’électronique qui doivent effectuer des réparations, du reballing et le soudage de composants BGA sur des cartes de circuit imprimé. Sa précision et son contrôle avancé permettent des travaux délicats avec une grande fiabilité, ce qui la rend adaptée aux ateliers de réparation et à la production électronique.

Compatibilité :

Compatible avec une large variété de boîtiers BGA et de PCB de différentes tailles, grâce à son système de positionnement flexible et à son réglage indépendant de la température sur plusieurs zones.

Note : Ce produit est actuellement en rupture de stock. Vous pouvez demander une notification de réapprovisionnement ou consulter les alternatives disponibles.

Mouvement précis sur les axes X, Y, Z avec guides linéaires pour des réglages fins
Contrôle de température haute précision avec capteur de type K et système de compensation automatique
Trois zones de chauffe indépendantes : deux à air chaud et une infrarouge
Buses à air chaud rotatives à 360° avec installation magnétique
Ventilateur à flux croisé pour un refroidissement rapide du PCB
Pompe à vide intégrée et stylo d’aspiration externe pour la manipulation des puces
Système d’alarme avancé et protection contre la surchauffe
Certification CE et dispositif d’arrêt d’urgence
Compatible avec des PCB de taille maximale 410×370 mm et minimale 20×20 mm
Poids net de 40 kg et dimensions 630x650x690 mm

Questions & Réponses des clients

Quels types et tailles de composants BGA sont compatibles avec la Zhuomao ZM-R5850 ?

La Zhuomao ZM-R5850 utilise un système de fixation flexible et une rainure en V qui permet de travailler avec pratiquement n’importe quelle taille et tout type de boîtier BGA, y compris les grands et les petits, ainsi que les CSP, QFP et similaires. La station s’adapte en ajustant le support et la buse, offrant une compatibilité universelle dans la plage habituelle des PCB en électronique avancée.

Quelle est la précision et la stabilité du contrôle de température dans chaque zone de chauffage ?

La station ZM-R5850 utilise des thermocouples de type K importés, une commande en boucle fermée et une compensation automatique, ce qui permet de contrôler la température dans les trois zones avec une tolérance de ±3 °C. Ce niveau de précision réduit considérablement le risque de dommages dus à la surchauffe et améliore la répétabilité dans les processus critiques de retravail BGA.

Quelles dimensions et quel poids a la station, et que contient la boîte lors de l’achat ?

Les dimensions approximatives sont de 660 mm × 610 mm × 600 mm et le poids est d’environ 70 kg. Le contenu standard comprend la station principale, un jeu de buses pour air chaud, un système de fixation PCB en V, des thermocouples, une pompe à vide intégrée, un stylo d’aspiration, des câbles, un manuel et un logiciel propriétaire. Le contenu peut varier selon le distributeur.

Quelle tension, quelle consommation électrique et quelles exigences d’installation la station a-t-elle ?

Elle fonctionne avec une alimentation de 220 V AC ±10 % et une fréquence de 50/60 Hz, avec une consommation maximale d’environ 5200 W en pleine charge. Il est recommandé d’utiliser un circuit dédié avec protection thermique et une mise à la terre fiable. Un espace libre pour la ventilation et la dissipation de chaleur autour de la station est également nécessaire.

Comment la Zhuomao ZM-R5850 se compare-t-elle aux stations BGA de gamme similaire en termes de performances et de maintenance ?

Face à des alternatives de gamme similaire, la ZM-R5850 se distingue par son système de triple chauffage (2 zones à air et 1 infrarouge), sa haute précision thermique et son positionnement XYZ micrométrique. La facilité de changement des buses magnétiques et des composants modulaires simplifie la maintenance. Contrairement aux équipements de base, la ZM-R5850 intègre des alarmes, une protection contre la surchauffe et un logiciel propriétaire, se rapprochant du niveau des stations industrielles avancées, tout en ayant un coût et des dimensions supérieurs.

Pour quels types de composants la station de reballing Zhuomao ZM-R5850 est-elle adaptée ?

Elle est adaptée à la réparation et au rework de boîtiers BGA de toute taille sur des cartes de circuit imprimé.

Quels systèmes de contrôle de température cette station possède-t-elle ?

Elle dispose d’un capteur de type K importé, d’un contrôle en boucle fermée et d’une compensation automatique de la température pour une grande précision.

Peut-elle être connectée à un ordinateur ?

Oui, elle dispose d’un port série PC intégré et d’un logiciel propriétaire pour le contrôle et la surveillance.

Quelles sont les dimensions de la station Zhuomao ZM-R5850 ?

Ses dimensions sont 630 x 650 x 690 mm et son poids net est de 40 kg.

Est-elle actuellement disponible à l’achat ?

Le produit est actuellement en rupture de stock. Il est recommandé de demander une notification de réapprovisionnement.
