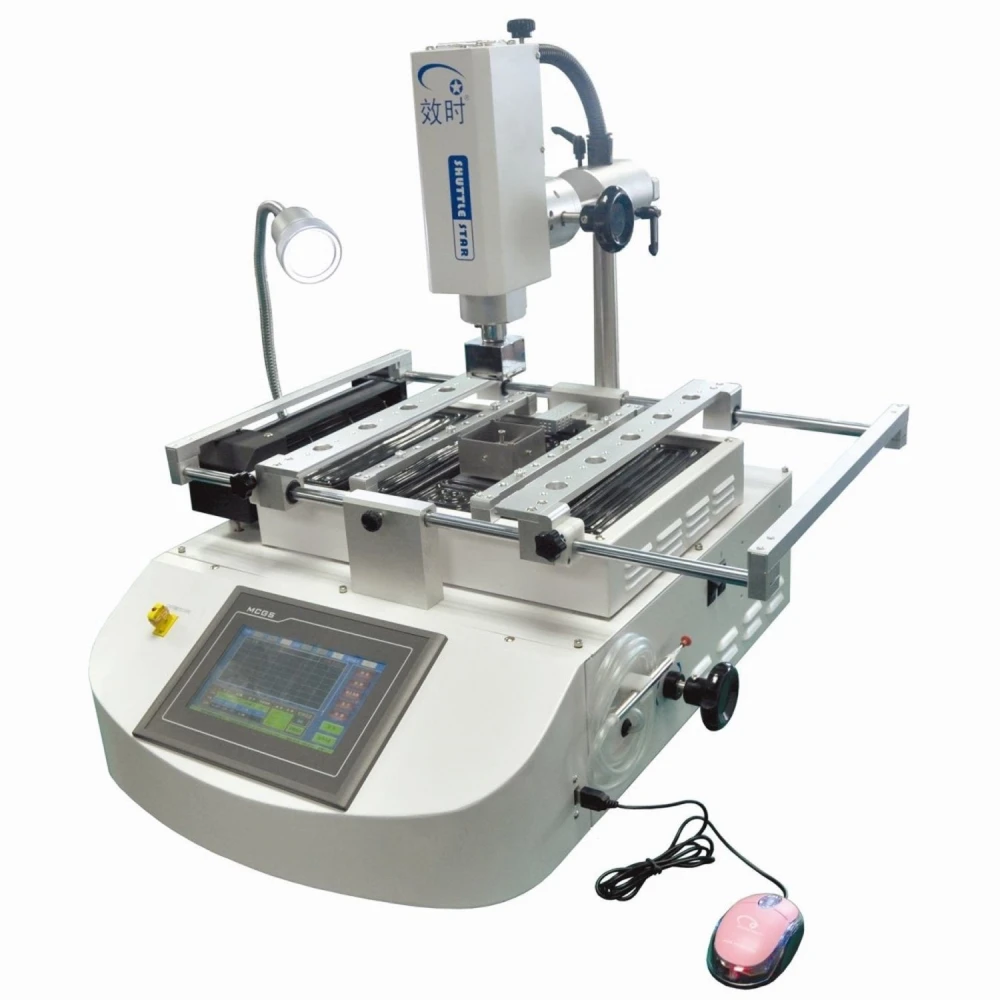

Station Shuttle Star SP360C V3 pour reballing BGA avec contrôle précis
Marque : Shuttle Star
TVA incluse (HT : 1 299,00€)
La Station Shuttle Star SP360C V3 est une station de rework BGA conçue pour offrir un contrôle précis et efficace des processus de soudage et de dessoudage. Sa technologie avancée permet de gérer des températures élevées avec précision, garantissant des résultats optimaux pour les travaux délicats de réparation électronique.
Cet équipement dispose d'une tête de chauffe mobile qui se déplace horizontalement, facilitant l'utilisation et le réglage pendant le processus. Il intègre un ordinateur industriel avec interface tactile et contrôle PLC, qui affiche en temps réel la courbe de température, permettant de comparer le profil défini avec le profil réel pendant le travail.
L'écran haute définition de 7.2 pouces offre une visualisation claire et confortable pour l'utilisateur, améliorant l'expérience d'utilisation et de contrôle. De plus, la station permet d'enregistrer un nombre illimité de profils de température et d'analyser des profils pratiques, avec prise en charge des entrées en anglais et en chinois.
Caractéristiques principales
- Matériaux de chauffage de haute qualité qui génèrent un flux d'air à haute température pour un contrôle précis lors du soudage et du dessoudage.
- Tête de chauffe mobile avec déplacement horizontal pour une utilisation simple.
- Contrôle PLC avec ordinateur industriel intégré et grand écran tactile.
- Affichage en temps réel des profils de température, avec possibilité d'enregistrer et d'analyser plusieurs profils.
- Contrôle précis des températures des chauffages à air chaud supérieurs et inférieurs.
- Zone de chauffage infrarouge avec température constante sur la partie inférieure pour plus de sécurité et de fiabilité.
- Supports micro-réglables pour le cadre de soudage BGA afin d'éviter les affaissements locaux.
- Flux croisé puissant pour refroidir la zone de chauffage inférieure.
- Alarme sonore à la fin du soudage ou du dessoudage et aspiration manuelle réglable pour l'extraction des BGA.
- Supports réglables pour positionner facilement et rapidement les PCB, compatibles avec des accessoires spéciaux pour les cartes alliées.
- Buses de gaz chaud en alliage interchangeables selon les besoins spécifiques.
- Conception intégrée de la machine et du châssis qui permet d'économiser de l'espace.
- Mise à jour du logiciel via USB pour de futurs profils automatiques.
Spécifications techniques
- Compatibilité avec les PCB jusqu'à 430x350 mm.
- Compatibilité avec des puces de dimensions maximales 55x55 mm et minimales 7x7 mm.
- Poids maximal supporté : 80 grammes.
- Puissance de fonctionnement : 400 W.
- Chauffage principal : 800 W.
- Chauffage inférieur : 800 W.
- Chauffage inférieur supplémentaire : 2400 W.
- Dimensions : 650x500x600 mm.
- Poids total : 36 kg.
- Exigences électriques : AC 220V, 4KW.
Contenu du colis
- 1x Station Shuttle Star RW-SP360C BGA Rework Station.
- 5x Buses (44, 41, 38, 34, 31).
- 1x Boîte à outils.
- 1x Jeu de clés hexagonales.
- 1x Clip.
- 1x Brosse.
- 1x Buse d'aspiration.
- 1x Plaque en aluminium.
- 2x Buses en aluminium (grande et petite).
- 1x Câble de température.
- 1x Tissu résistant aux hautes températures.
- 1x Manuel d'utilisation.
Utilisations typiques et compatibilité
Cette station est idéale pour les techniciens et les professionnels qui réalisent le reballing et la réparation de composants BGA sur des cartes électroniques. Sa conception et ses caractéristiques la rendent compatible avec une large variété de cartes et de puces, facilitant les travaux de précision en électronique avancée.
Grâce à son contrôle avancé et à ses profils personnalisables, elle convient aux environnements de production et de réparation qui exigent une grande fiabilité et une répétabilité élevée dans les processus de soudage.
- Contrôle précis de la température pour le soudage et le dessoudage BGA
- Tête de chauffe mobile avec déplacement horizontal
- Écran tactile de 7.2 pouces avec affichage en temps réel
- Profilage et stockage illimités des profils de température
- Supports micro-réglables pour éviter les affaissements locaux
- Flux croisé puissant pour un refroidissement efficace
- Alarme sonore et aspiration manuelle réglable
- Compatibilité avec PCB jusqu'à 430x350 mm et puces de 7x7 à 55x55 mm
- Puissance totale de fonctionnement 400W, avec chauffages jusqu'à 2400W
- Conception compacte et intégrée qui permet d'économiser de l'espace
Questions & Réponses des clients
Quels avantages offre le système de contrôle par ordinateur avec écran tactile par rapport aux modèles analogiques de stations BGA ?
Le contrôle par ordinateur avec écran tactile permet de gérer des profils de température précis, de stocker et comparer plusieurs courbes thermiques et d’améliorer la répétabilité du processus. Contrairement aux modèles analogiques, il offre une plus grande précision lors de la soudure/dessoudure et réduit le risque d’erreurs humaines lors de l’exploitation et de la supervision en temps réel.
Quelles exigences en matière d’alimentation électrique, de connectivité et de compatibilité des buses la station SP360C V3 requiert-elle pour fonctionner correctement ?
Elle fonctionne en 220 V CA (±10 %), 50/60 Hz et nécessite une prise capable de supporter au moins 2,5 kW de charge. Les buses sont interchangeables et compatibles avec le système modulaire Shuttle Star, mais il est recommandé de vérifier le diamètre avant d’acheter des pièces de rechange d’autres fabricants.
Comment effectuer l’entretien préventif et quelle est la durée de vie estimée des principaux composants de la station ?
L’entretien comprend le nettoyage régulier des buses et des filtres, la vérification des connexions électriques et une légère lubrification des guides mobiles. Les chauffages ont généralement une durée de vie de 6 000 à 10 000 heures, selon l’utilisation. L’écran et le PLC dépassent généralement 5 ans dans des conditions normales de laboratoire ou d’atelier.
La station est-elle conforme aux normes internationales de sécurité et de protection ESD pour une utilisation en laboratoire d’électronique ?
Oui, cette station a été conçue en tenant compte de normes telles que CE pour la sécurité électrique et des recommandations ESD pertinentes pour les équipements de rework, bien qu’il soit recommandé de vérifier auprès du fabricant la disponibilité de certifications spécifiques selon le pays d’utilisation.
Quelle taille maximale de PCB la station Shuttle Star SP360C V3 prend-elle en charge ?
Elle prend en charge des cartes PCB de dimensions maximales 430x350 mm.
Est-il possible d'enregistrer des profils de température sur la station ?
Oui, elle permet d'enregistrer un nombre illimité de profils de température et de les analyser en temps réel.
Que contient le colis de la station Shuttle Star SP360C V3 ?
Il contient la station RW-SP360C, 5 buses, une boîte à outils, un jeu de clés hexagonales, un clip, une brosse, une buse d'aspiration, des plaques en aluminium, un câble de température, un tissu résistant et un manuel.
Quelle puissance totale est nécessaire pour faire fonctionner cette station ?
La station nécessite une puissance de fonctionnement de 400W et une alimentation électrique de AC 220V, 4KW.
Peut-on mettre à jour le logiciel de la station ?
Oui, le logiciel peut être mis à jour via USB pour ajouter de futurs profils automatiques.
