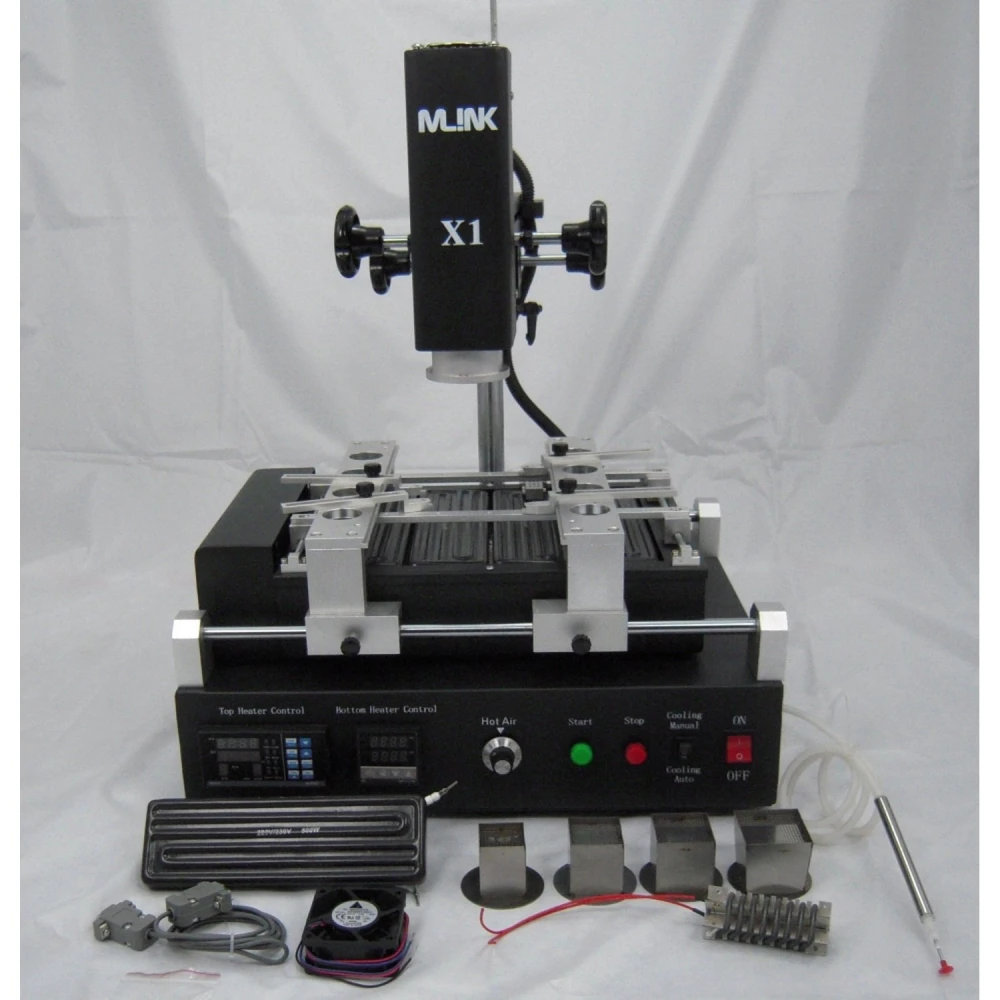

Station Mlink X1 pour soudure BGA avec contrôle précis de la température
Marque : Mlink
TVA incluse (HT : 699,00€)
La Station Mlink X1 est une station de soudage professionnelle conçue pour les travaux de reballing et de réparation BGA, offrant un contrôle précis et efficace pour les opérations de soudage et de dessoudage. Cette station se distingue par son double système de chauffage : un chauffage infrarouge en partie inférieure et un chauffage à air chaud en partie supérieure, permettant un chauffage uniforme et contrôlé des composants électroniques.
Cette station utilise des matériaux importés de haute précision, notamment des capteurs de température, un PLC et des éléments chauffants, afin de garantir un contrôle exact pendant les procédures de soudage et de dessoudage. De plus, elle dispose d'une fonction de communication avec ordinateur via un port série intégré et une interface de température externe, permettant le contrôle et la surveillance via un logiciel spécialisé.
Le thermocouple de haute précision de type K assure une détection exacte de la température avec une précision de ±3 degrés, tandis que les chauffages supérieur et inférieur fonctionnent de manière indépendante pour optimiser le processus. Un ventilateur à flux croisé refroidit rapidement la carte PCB afin d'éviter toute déformation pendant la soudure.
La station Mlink X1 est équipée d'un support à rainure en V et d'une fixation flexible pour positionner la PCB en toute sécurité et éviter les dommages. Elle peut prendre en charge des PCB d'une taille maximale de 310×300 mm et minimale de 20×20 mm, s'adaptant ainsi à différents projets et besoins.
Cette station est idéale pour les travaux nécessitant une forte capacité thermique, la soudure sans plomb et les processus à haute température, facilitant la réparation et la fabrication de dispositifs électroniques avec précision et sécurité.
Caractéristiques principales :
- Puissance totale de 3200W : 800W pour le chauffage supérieur et 2400W pour la plaque infrarouge inférieure.
- Alimentation électrique : AC 220V ± 10%, 50/60Hz.
- Dimensions compactes : 445×430×500 mm.
- Contrôle de température avec thermocouple de type K et système en boucle fermée.
- Support réglable à rainure en V avec fixation universelle pour PCB.
- Poids net de 25 kg, robuste et stable pour un usage professionnel.
Utilisations typiques :
- Réparation et reballing de puces BGA.
- Soudage et dessoudage de composants électroniques sur cartes PCB.
- Projets nécessitant un contrôle thermique précis et la protection du PCB.
- Applications en électronique industrielle et ateliers de réparation.
Compatibilité : Compatible avec des PCB de différentes tailles dans les plages spécifiées et avec des procédés de soudure nécessitant un chauffage supérieur et inférieur indépendant.
- Chauffage infrarouge inférieur de 2400W et chauffage supérieur à air chaud de 800W.
- Contrôle précis de la température avec thermocouple de type K et système en boucle fermée.
- Fonction de communication avec ordinateur via port série et logiciel de contrôle.
- Support réglable à rainure en V pour protéger et positionner la PCB.
- Ventilateur à flux croisé pour un refroidissement rapide et la protection du PCB.
- Puissance totale de 3200W pour répondre aux fortes exigences thermiques.
- Dimensions : 445×430×500 mm, poids net 25 kg.
Questions & Réponses des clients
Quelles sont les dimensions, le poids et les matériaux principaux utilisés dans la station Mlink X1 ?
La Mlink X1 utilise des matériaux de précision importés, tels que des capteurs de température et des résistances de haute qualité. Bien que les dimensions et le poids exacts ne soient pas spécifiés dans la fiche, les stations de ce type mesurent généralement entre 400 et 600 mm de large et pèsent entre 25 et 45 kg, offrant une bonne stabilité lors de la manipulation de grands PCB. Il est recommandé de consulter le manuel ou de contacter le fournisseur pour obtenir les données exactes.
Est-elle compatible avec les soudures sans plomb et quels sont les paramètres maximaux de puissance et de température de fonctionnement ?
Oui, la station est adaptée aux processus de soudure sans plomb, qui nécessitent des températures supérieures à 230 °C. La puissance totale est de 3200 W. Le contrôle de température est précis grâce à des thermocouples haute sensibilité, permettant des opérations sûres même pour des travaux exigeants à forte capacité thermique.
Quel type de maintenance la station nécessite-t-elle pour assurer sa durabilité et un fonctionnement sûr ?
La maintenance se concentre sur le nettoyage périodique des filtres à air, l’inspection des chauffages et des ventilateurs, ainsi que la vérification régulière des capteurs de température et des connexions électriques. Il est recommandé d’effectuer des contrôles préventifs tous les 6 mois et d’utiliser des pièces d’origine afin de préserver la précision thermique.
Quelles différences pratiques existe-t-il entre la Mlink X1 et d’autres stations BGA, comme celles de moindre puissance ou avec chauffage supérieur uniquement ?
Les stations avec chauffage supérieur uniquement présentent un risque plus élevé de surchauffe localisée et de contraintes thermiques, en particulier sur les PCB de grande taille ou multicouches. La Mlink X1, en intégrant un chauffage inférieur IR et un chauffage supérieur à air, avec contrôle indépendant et régulation informatisée, permet de traiter une plus large gamme de composants et de tailles de PCB avec moins de risque de déformation ou de défaillance des soudures.
Quel type de chauffages utilise la station Mlink X1 ?
La station Mlink X1 utilise un chauffage infrarouge en partie inférieure et un chauffage à air chaud en partie supérieure, qui fonctionnent de manière indépendante pour un contrôle précis.
Quelle est la précision du contrôle de température ?
La station est équipée d'un thermocouple de type K et d'un système en boucle fermée offrant une précision de ±3 degrés dans le contrôle de température.
Quelles tailles de PCB cette station peut-elle prendre en charge ?
Elle peut prendre en charge des cartes PCB d'une taille maximale de 310×300 mm et d'une taille minimale de 20×20 mm.
La station Mlink X1 permet-elle un contrôle par ordinateur ?
Oui, elle dispose d'un port série intégré et d'une interface de température externe permettant le contrôle et la surveillance via un logiciel d'ordinateur.
La station Mlink X1 est-elle actuellement disponible ?
Actuellement, la station Mlink X1 est en rupture de stock. Il est recommandé de vérifier la disponibilité ou les produits alternatifs dans la boutique.
