Plaque stencil iPhone 4S pour soudure BGA - gabarit précis Mlink

Name: Plaque stencil iPhone 4S pour soudure BGA - gabarit précis Mlink
Brand: Mlink
SKU: stencils-iphone4s
Price: 3.60 EUR
Availability: InStock

Marque : Mlink

Soyez le premier à donner votre avis sur ce produit

3,60€

TVA incluse (HT : 3,00€)

Plus que 4 en stock - commandez vite !

Livraison standard Mer, Avr 22 - Ven, Avr 24

Livraison express Lun, Avr 20 - Mar, Avr 21

Retours sous 30 jours

Quantité

Retours gratuits sous 30 jours

Transaction sécurisée

Livraison gratuite Pour les commandes de plus de 300€

Retours faciles Politique de retour de 30 jours

Paiement sécurisé Paiement 100% sécurisé

Garantie de qualité Produits d'origine uniquement

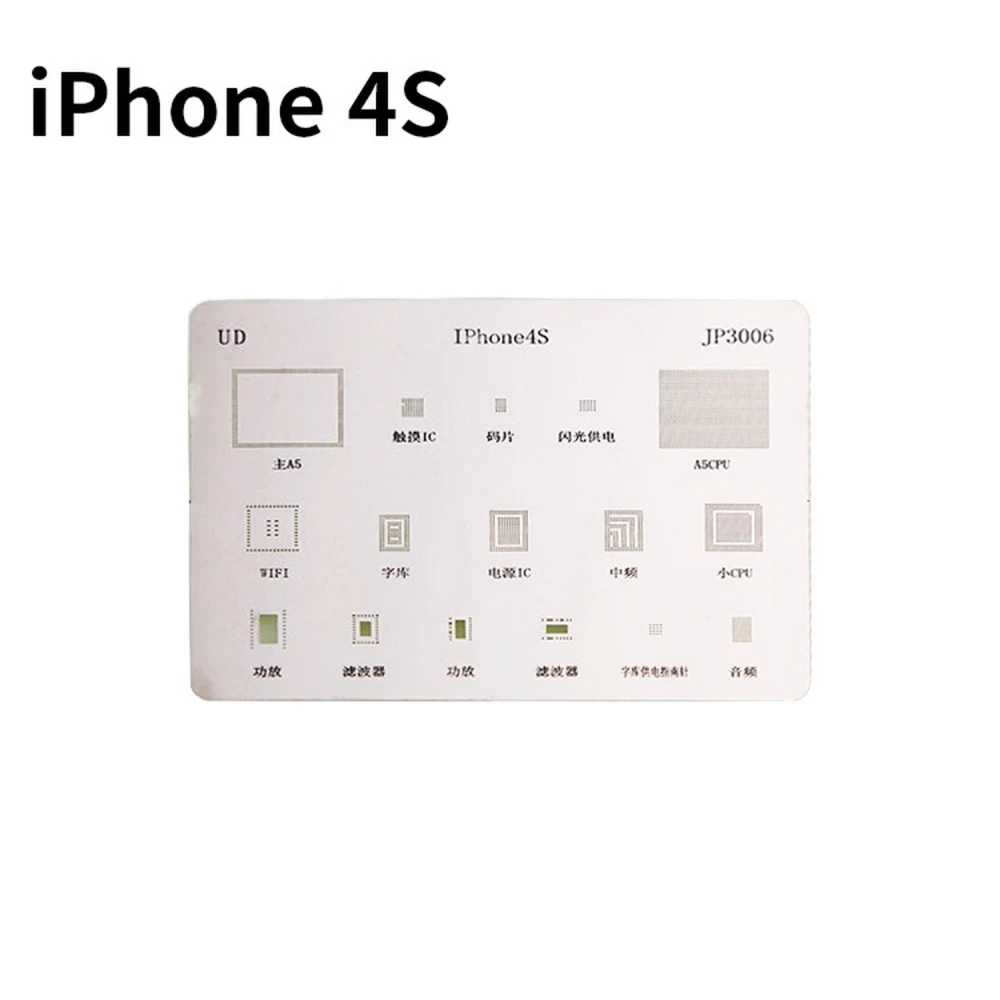

La Plaque Stencil iPhone 4S est un outil essentiel pour les techniciens spécialisés dans la réparation des appareils Apple, en particulier pour le modèle iPhone 4S. Ce gabarit est conçu pour le processus de reballing BGA, permettant une application précise et uniforme de la soudure sur les circuits intégrés de l’appareil.

Caractéristiques principales :

Gabarit à chaleur directe qui inclut tous les circuits intégrés BGA de l’iPhone 4S.
Fabriquée par Mlink, reconnue pour sa qualité dans les accessoires pour stations de soudage.
Permet une soudure efficace et précise, facilitant la réparation des puces et composants intégrés.
Compatible exclusivement avec l’iPhone 4S, garantissant un ajustement parfait.

Utilisations typiques :

Reballing de puces BGA sur l’iPhone 4S pour restaurer les connexions électriques.
Réparation de circuits intégrés nécessitant une application précise de la soudure.
Utilisation avec des stations de soudage et des outils de reballing pour appareils Apple.

Compatibilité : Cette plaque stencil est conçue spécifiquement pour l’iPhone 4S et n’est pas compatible avec d’autres modèles d’iPhone ou appareils.

Avec ce gabarit, les professionnels de la réparation peuvent garantir un travail de haute qualité, en réduisant le risque de dommages et en améliorant l’efficacité du processus de soudure.

Gabarit à chaleur directe pour les circuits intégrés BGA de l’iPhone 4S
Fabriquée par Mlink, spécialiste des accessoires de soudage
Permet le reballing et la réparation précise des puces BGA
Compatible exclusivement avec l’iPhone 4S
Idéale pour les techniciens de réparation et les stations de soudage

Questions & Réponses des clients

Quin és el material i el gruix de la placa stencil per a iPhone 4S, i com afecta la seva durabilitat i precisió?

Aquesta placa stencil està fabricada en acer inoxidable d’aproximadament 0,12 mm de gruix, un material seleccionat per la seva resistència a la deformació i la seva alta durabilitat durant múltiples cicles tèrmics. El gruix ajuda a aconseguir una bona precisió en el dipòsit d’estany, minimitzant el risc de fuites o excessos durant el procés de BGA reballing.

Hi està inclosa tota la varietat de matrius BGA per als integrats principals de l’iPhone 4S a la placa?

Sí, aquesta placa stencil integra les matrius per a tots els principals integrats BGA utilitzats a l’iPhone 4S, cobrint CPU, memòria, baseband i components d’alimentació. Recomanem confirmar visualment si hi ha una variant molt poc habitual, ja que la cobertura abasta els xips més estàndard del model.

Quines recomanacions de temperatura i flux d’aire s’han de tenir en compte en fer servir aquest stencil en un procés de calor directe?

El recomanat és treballar en un rang de 260–300 °C, amb un flux d’aire moderat (aprox. 20–30 L/min), per aconseguir la fusió adequada de la soldadura sense deformar el stencil. Fer servir temperatures superiors pot afectar la forma de les obertures i escurçar la vida útil de la placa.

Amb quin tipus de boles de soldadura (diàmetre i material) és compatible aquest stencil?

El stencil està dissenyat per fer-se servir amb boles d’estany de 0,3 mm de diàmetre tipus Sn63/Pb37, que coincideixen amb el pitch de la majoria dels integrats de l’iPhone 4S. Cal verificar la mida específica del xip a rebolejar, tot i que en la gran majoria 0,3 mm resulta òptim.

Quins són els principals problemes d’alineació o deformació que poden aparèixer i com es poden evitar?

Els principals riscos són el desplaçament de la placa durant l’aplicació de calor i la deformació per sobreescalfament. Es recomana fixar-la fermament i evitar superar els 320 °C. Després de diversos usos, inspeccioneu visualment la planitud i les obertures per descartar danys.

What are the material and thickness of the stencil plate for iPhone 4S, and how do they affect its durability and precision?

This stencil plate is made from stainless steel with an approximate thickness of 0.12 mm, a material chosen for its resistance to warping and high durability through multiple thermal cycles. The thickness helps achieve good precision when depositing solder, minimising the risk of leaks or excess during the BGA reballing process.

Is the full range of BGA templates for the main iPhone 4S ICs included on the plate?

Yes, this stencil plate includes templates for all the main BGA ICs used in the iPhone 4S, covering CPU, memory, baseband and power components. We recommend visually checking if there is a very uncommon variant, as the coverage includes the most standard chips for this model.

What temperature and airflow recommendations should be considered when using this stencil in a direct heat process?

The recommended working range is 260–300 °C, with moderate airflow (approx. 20–30 L/min), to achieve proper solder melting without warping the stencil. Using higher temperatures may affect the shape of the openings and shorten the service life of the plate.

What type of solder balls (diameter and material) is this stencil compatible with?

The stencil is designed to be used with 0.3 mm Sn63/Pb37 solder balls, which match the pitch of most iPhone 4S ICs. The specific size of the chip to be reballed should be checked, although in the vast majority of cases 0.3 mm is optimal.

What are the main alignment or warping issues that can occur, and how can they be avoided?

The main risks are the plate shifting during heat application and warping due to overheating. It is recommended to secure it firmly and avoid exceeding 320 °C. After several uses, visually inspect the flatness and openings to rule out damage.
