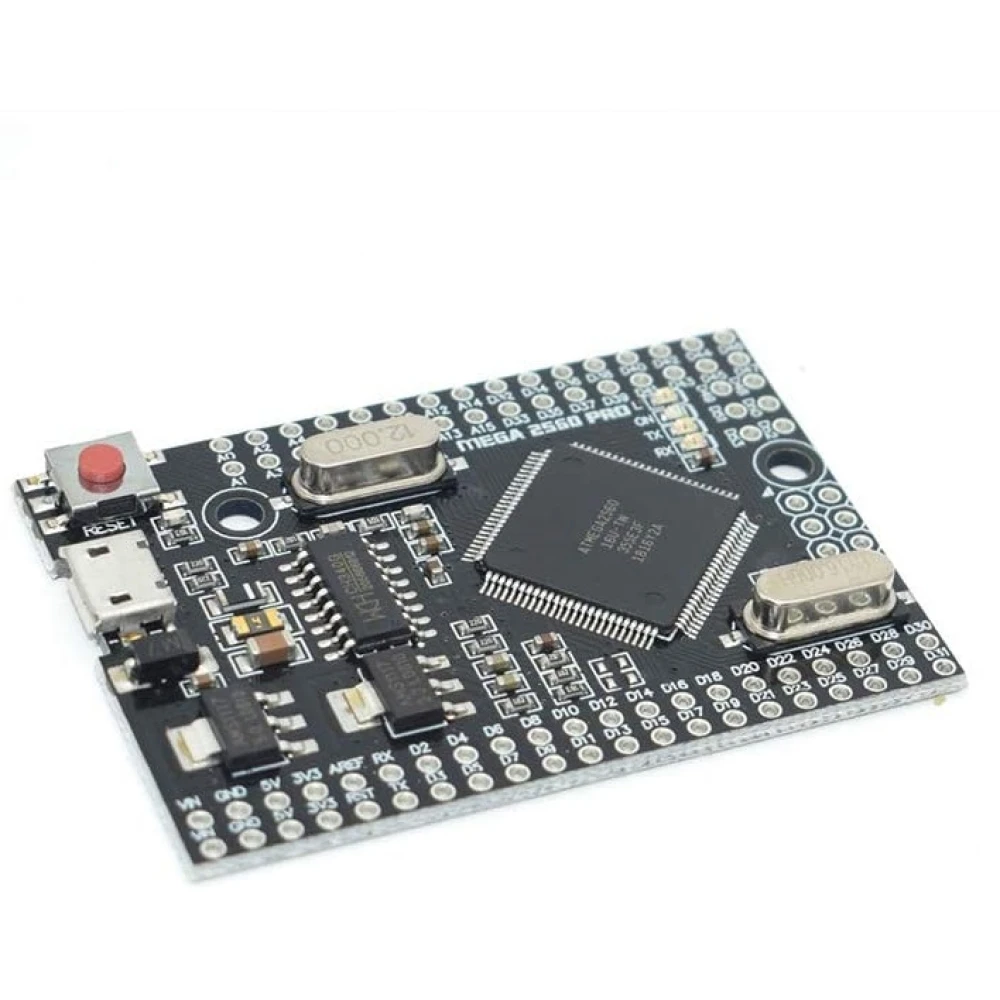

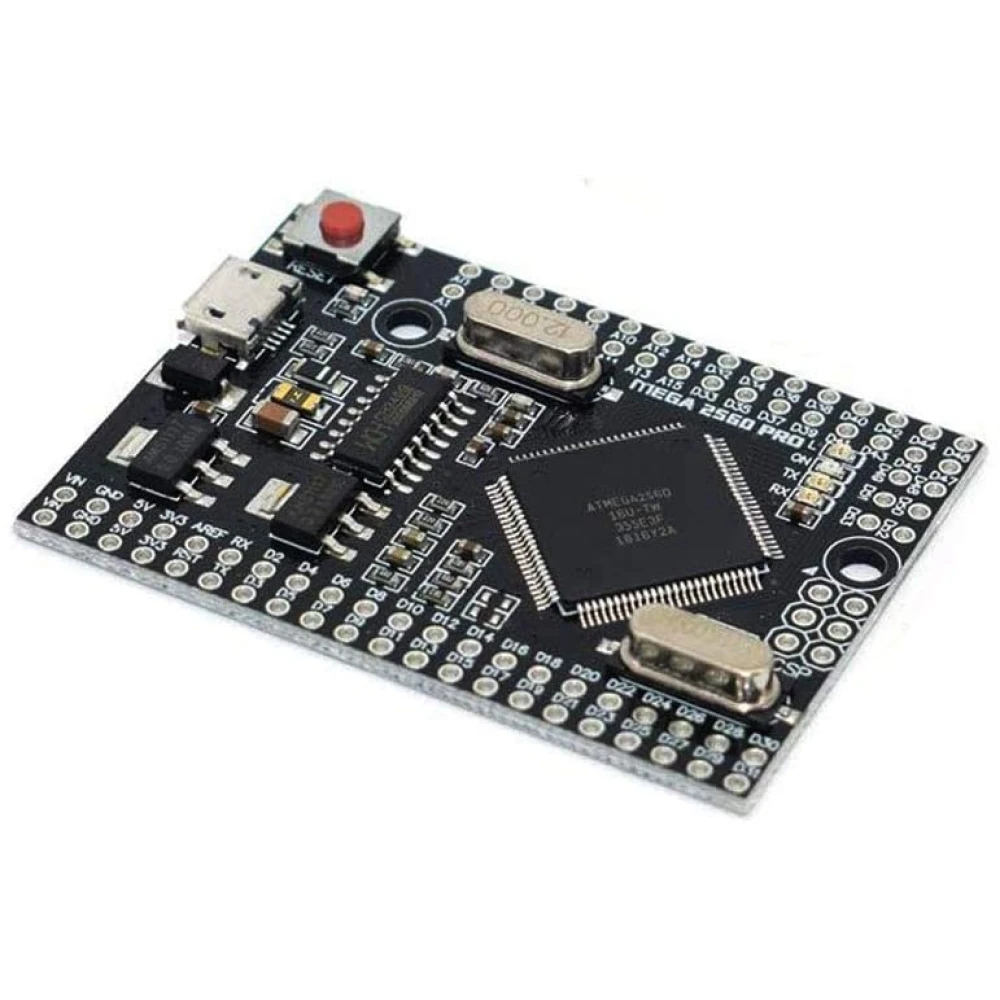

MEGA 2560 PRO Embed CH340G ATMEGA2560 carte compatible Arduino Mega2560 DIY
Marque : satkit
TVA incluse (HT : 14,50€)

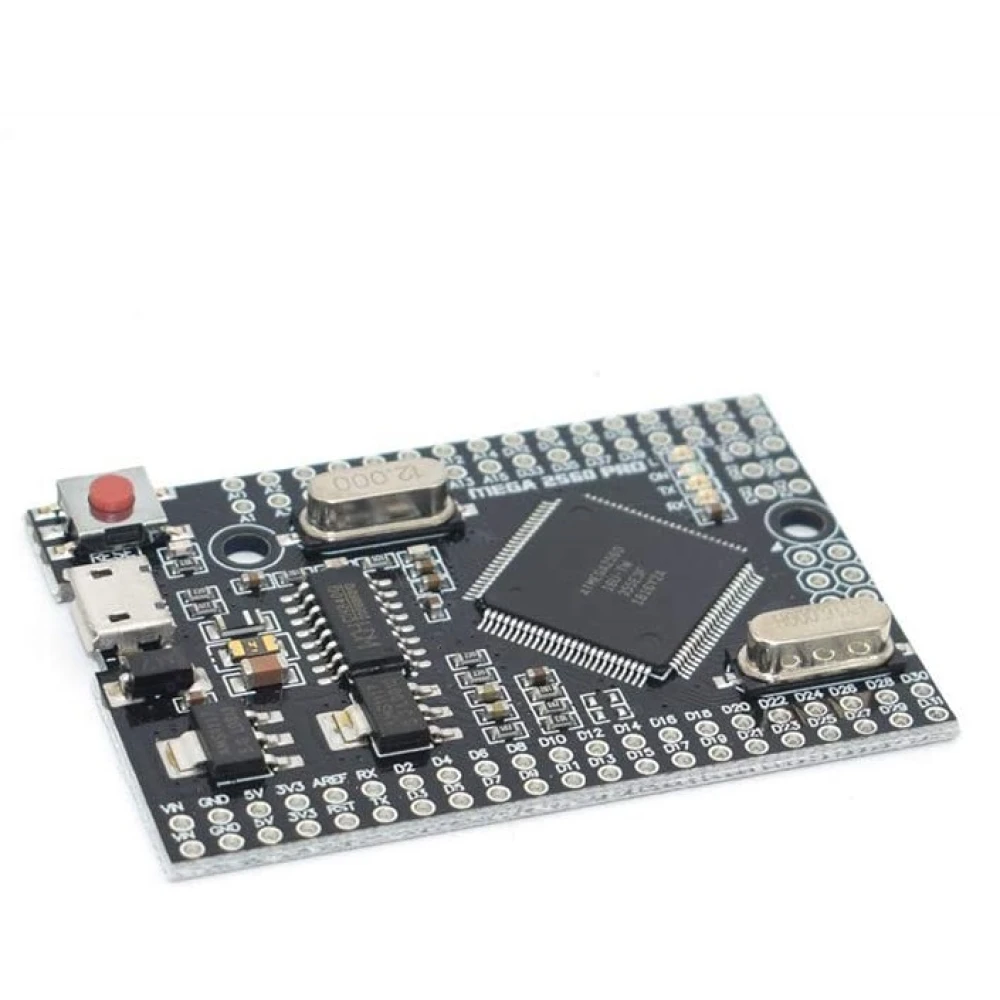

La MEGA 2560 PRO Embed CH340G ATMEGA2560 est une carte embarquée conçue pour offrir une solution compacte et efficace compatible avec la populaire carte Arduino Mega 2560. Construite avec le microcontrôleur Atmel ATmega2560 et la puce d’interface USB-UART CH340G, cette carte est parfaite pour ceux qui souhaitent développer des projets DIY avec un matériel fiable et stable.
- Compatibilité: Compatible avec Arduino Mega 2560, elle permet d’utiliser les bibliothèques et projets existants sans problème.
- Taille compacte: Avec des dimensions de 38x55mm, elle est idéale pour les projets avec peu d’espace ou pour le montage sur breadboard à souder.
- Microcontrôleur: Équipée de la puce originale ATmega2560 qui fonctionne à 16 MHz, garantissant des performances stables et efficaces.

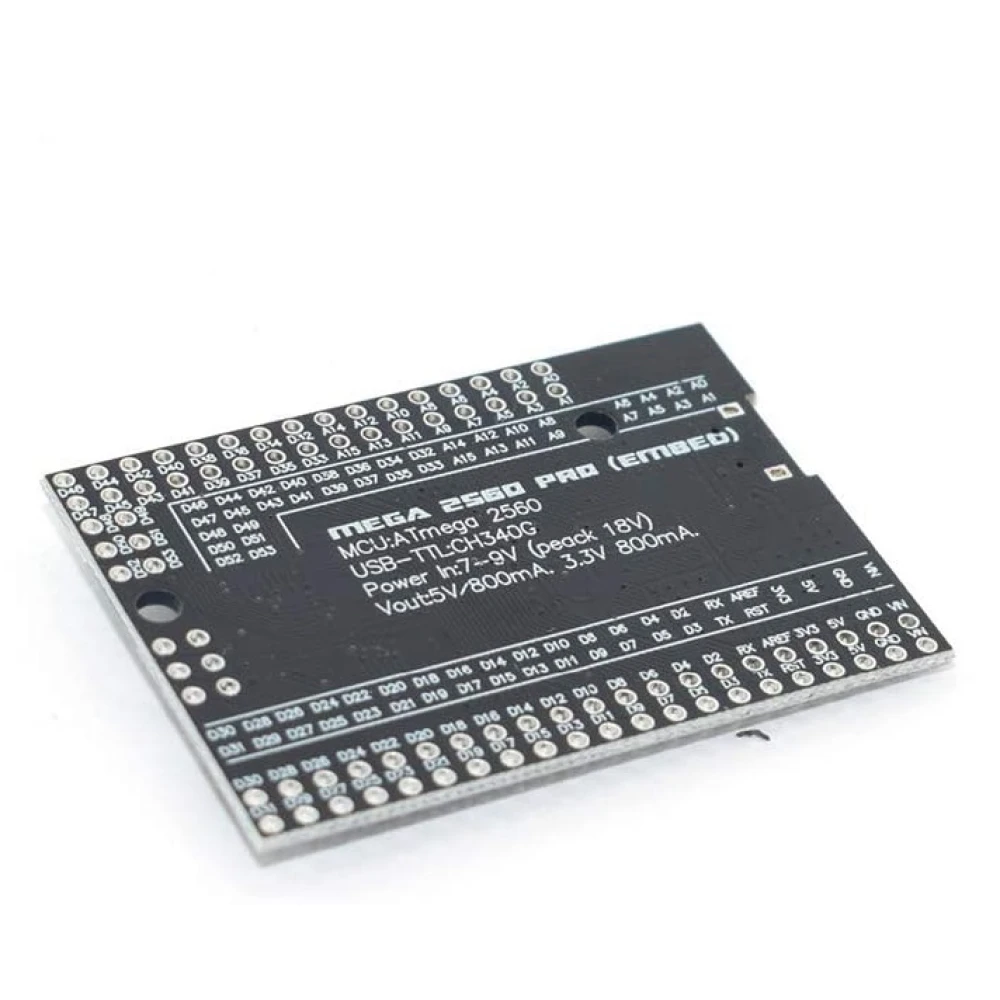

- Interface USB: Utilise la puce CH340G comme convertisseur UART-USB, facilitant la connexion à l’ordinateur via un câble microUSB, courant sur les smartphones Android.
- Alimentation: Peut être alimentée via le connecteur MicroUSB ou les broches d’alimentation, avec un régulateur de tension LDO qui prend en charge une entrée de 6V à 9V DC (pic jusqu’à 18V).
- Courant de sortie: Fournit jusqu’à 800mA pour 5V et 3,3V, suffisant pour la plupart des projets de démarrage.
Cette carte est idéale pour les développeurs et les passionnés à la recherche d’une alternative compacte et économique à l’Arduino Mega 2560 traditionnel, particulièrement utile dans les projets DIY où l’espace et l’intégration sont essentiels.
Cas d’utilisation typiques:
- Projets de robotique et d’automatisation.
- Développement de prototypes électroniques dans des espaces réduits.
- Applications éducatives pour l’apprentissage des microcontrôleurs.
- Intégration dans des dispositifs personnalisés nécessitant un contrôle avancé.
Compatibilité et exigences: Pour un fonctionnement optimal, il est nécessaire d’installer les pilotes CH340G sur l’ordinateur. La carte se connecte via un câble microUSB standard et est compatible avec la plupart des environnements de développement Arduino.
- Compatible avec Arduino Mega 2560 pour les projets DIY.
- Microcontrôleur Atmel ATmega2560 à 16 MHz pour des performances stables.
- Interface USB-UART CH340G pour une connexion simple au PC.
- Format compact 38x55mm, idéal pour les breadboards et les projets avec peu d’espace.
- Alimentation flexible via MicroUSB ou broches, avec régulateur LDO pour 6V-9V DC.
- Courant de sortie jusqu’à 800mA pour 5V et 3,3V, suffisant pour la plupart des projets.
Questions & Réponses des clients
Quelles sont les différences clés entre la MEGA 2560 PRO Embed et la carte Arduino Mega 2560 standard ?
La MEGA 2560 PRO Embed offre les mêmes fonctionnalités et le même microcontrôleur (ATmega2560) que la Arduino Mega 2560 standard, mais dans un format beaucoup plus compact (38 x 55 mm) et sans gros connecteur USB ni jack d’alimentation classique. Elle utilise également la puce CH340G pour l’interface USB-UART, ce qui nécessite l’installation de pilotes spécifiques. Cela la rend idéale pour les projets intégrés ou les espaces réduits, mais elle peut être moins conviviale pour les débutants ou les prototypages rapides.
Que contient la boîte lors de l’achat du produit et quel est le poids et les dimensions exacts de la carte ?

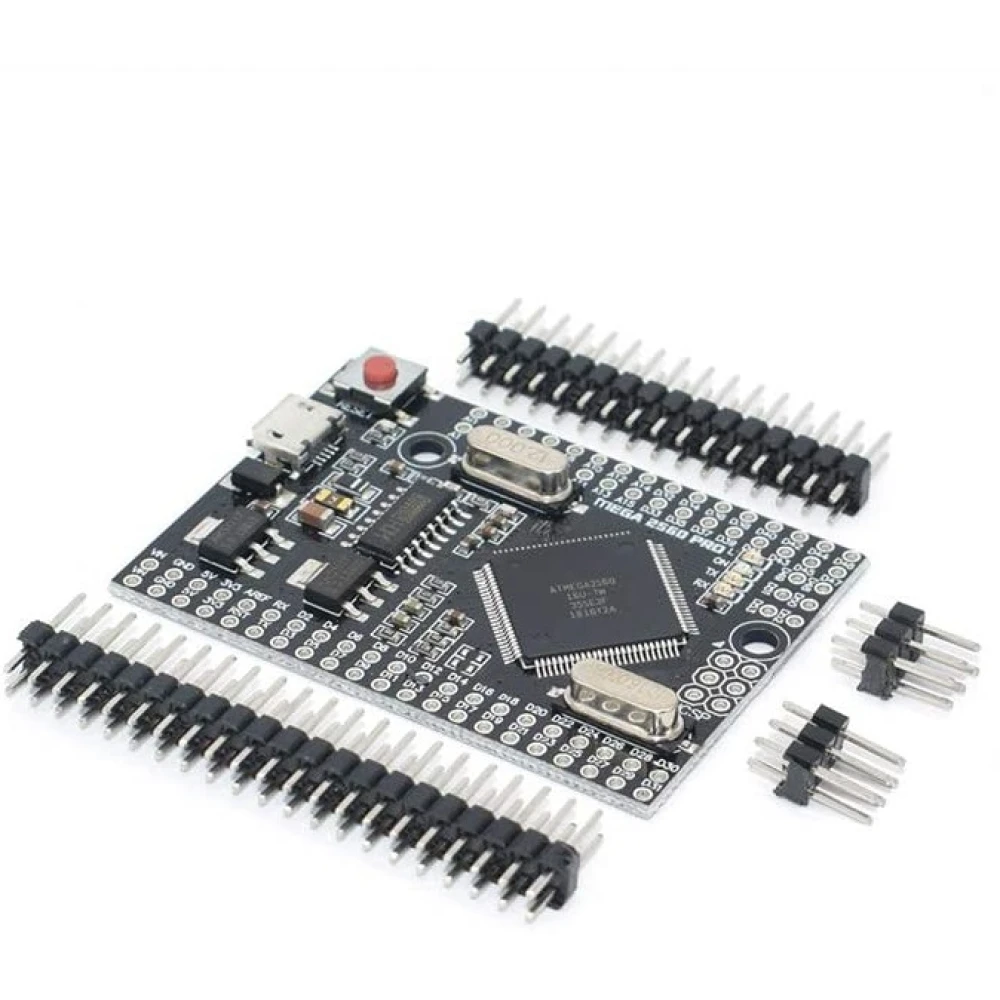

En général, le paquet comprend la carte MEGA 2560 PRO Embed avec les broches mâles soudées. Il n’inclut généralement pas de câble MicroUSB ni d’accessoires supplémentaires. Les dimensions officielles de la carte sont de 38 mm x 55 mm et son poids approximatif est de 11 grammes.
La compatibilité avec l’IDE et les systèmes d’exploitation est-elle la même qu’une Arduino Mega traditionnelle ?
Elle fonctionne avec l’Arduino IDE standard et se programme comme une Mega 2560 conventionnelle. Cependant, elle utilise la puce CH340G pour la communication USB, il est donc nécessaire d’installer le pilote CH340G sous Windows, Mac ou Linux avant de l’utiliser. C’est une étape supplémentaire par rapport aux modèles équipés d’une puce FTDI ou ATmega16U2.
Quelles sont les principales précautions à prendre pour assurer la durabilité de la MEGA 2560 PRO Embed dans un montage définitif ?
Il est recommandé de protéger la carte contre les courts-circuits et l’électricité statique, d’assurer une ventilation adéquate pour éviter la surchauffe du régulateur dans les applications à forte demande, et d’éviter toute exposition à l’humidité ou à des vibrations extrêmes. Souder les broches avec soin et utiliser des connecteurs solides peut augmenter sa durée de vie.
La MEGA 2560 PRO Embed est-elle compatible avec Arduino Mega 2560 ?
Oui, cette carte est compatible avec Arduino Mega 2560, ce qui permet d’utiliser les mêmes projets et bibliothèques.
Quel type de connexion USB utilise-t-elle ?
Elle utilise un câble microUSB standard pour connecter la carte à l’ordinateur via la puce convertisseur CH340G.
Quelle tension d’alimentation supporte-t-elle ?
Elle peut être alimentée avec une tension d’entrée de 6V à 9V DC via le connecteur MicroUSB ou les broches, avec un pic maximum de 18V.
Dois-je installer un pilote pour l’utiliser ?
Oui, il est nécessaire d’installer les pilotes CH340G sur l’ordinateur pour que la carte fonctionne correctement.
Quel est le courant de sortie maximal ?
La carte fournit jusqu’à 800mA pour les sorties 5V et 3,3V, ce qui convient à la plupart des projets de démarrage.
